МОДУЛЬ УПРАВЛЕНИЯ ЗАРЯДКОЙ АККУМУЛЯТОРА 12V
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 493
Приобретая «МОДУЛЬ УПРАВЛЕНИЯ ЗАРЯДКОЙ АККУМУЛЯТОРА 12V» данный товар из каталога «Выпрямители» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Модуль управления зарядкой аккумулятора 12В
Контроллер зарядки аккумулятора XH-M601 с номинальным напряжением 12В (AGM, кислотный и т.п.)
< б>Напряжение зарядного устройства аккумулятора: 13,8-14,8В МАКС.
Модуль включает питание через реле при падении напряжения ниже 12,4В
Напряжение отключения до 14,8В регулируется
Дополнительное измерение напряжения: вольтметр постоянного тока
Два мульти- поверните потенциометры, чтобы отрегулировать порог заряда: RP1 RP2 (для точной регулировки)
ТЕХНИЧЕСКИЕ ДАННЫЕ:
- СОСТОЯНИЕ: НОВОЕ< /li>
- Напряжение питания: 13,8–14,8 В
- Напряжение начала зарядки: 12,4 В, регулируемое R1
- Напряжение окончания зарядки (выключение): 14,8 В, регулируемое RP2
- Напряжение окончания зарядки (выключение): 14,8 В, регулируемое RP2
- li>
- Ток: максимум 10 А.
- Погрешность напряжения: ± 0,1 В.
- Обнаружение напряжения: вольтметр постоянного тока.
- Тип зарядки: аккумулятор 12 В.
Регулирование:
- RP1: регулирование напряжения зарядки аккумулятора (пуск)
- RP2: отключение регулирования напряжения зарядки аккумулятора (стоп).
Вам необходимо установить напряжение, чтобы включить и выключить его.!! .

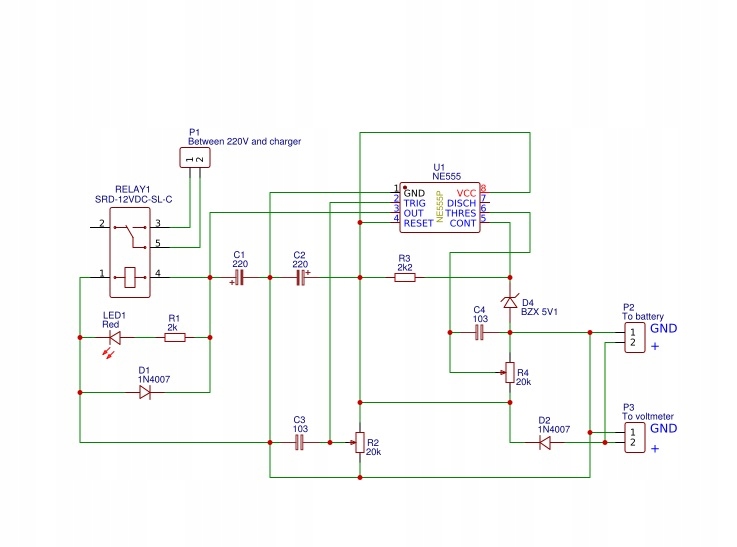

Вам понадобится вольтметр и отвертка. Сначала подключите РАЗРЯЖЕННУЮ АККУМУЛЯТОРНУЮ БАТАРЕЮ к выпрямителю согласно схеме. Если он не включен, включаем PR1 медленно до включения реле (включения напряжения).
Заряжаем и наблюдаем за напряжением до достижения нужного значения и аккуратно подковкой поворачиваем PR2 до его отключения (напряжение выключено).
РАЗМЕРЫ: 65x 52x 30 мм
** НЕ ПОДКЛЮЧАЙТЕ ВЫПРЯМИТЕЛЬ ТОЛЬКО БЕЗ АККУМУЛЯТОРА, ПОСКОЛЬКУ БЕЗ НАГРУЗКИ ЧАСТО ИМЕЕТ НАПРЯЖЕНИЕ ВЫШЕ 15 В, КОТОРЫЙ ПОВРЕДИТ ЦЕПЬ ИС NE555!!!!!! !
