ПАНЕЛЬНЫЙ МОДУЛЬ 2в1 ВОЛЬТМЕТР 100В + АМПЕРМЕТР 100А С ШУНТОМ 75мВ

Универсальный модуль вольтметра и амперметра с внешним шунтом. Счетчик питается постоянным напряжением в диапазоне 4В-30В постоянного тока.

Спецификация:

• Напряжение постоянного тока 4–30 В.
• Измерение тока 0–100 А постоянного тока (желтый).
• Измерение напряжения 0–100 В постоянного тока. (красный)
• Частота обновления 500 мс/1 измерение
• Погрешность 1 %
• Рабочая температура от -10 до 65 градусов Цельсия
• Красный – плюс источника питания счетчика, черное заземление, желтое измерение тока, черное заземление, красное измерение напряжения.
• Размеры 48*29*21 мм (Д*Ш*В)
• Размеры монтажное отверстие: 45 * 26 мм (Д*Ш).
• Шунт 100А, 75мВ.
• Простая установка с помощью кабелей с разъемами в комплекте.

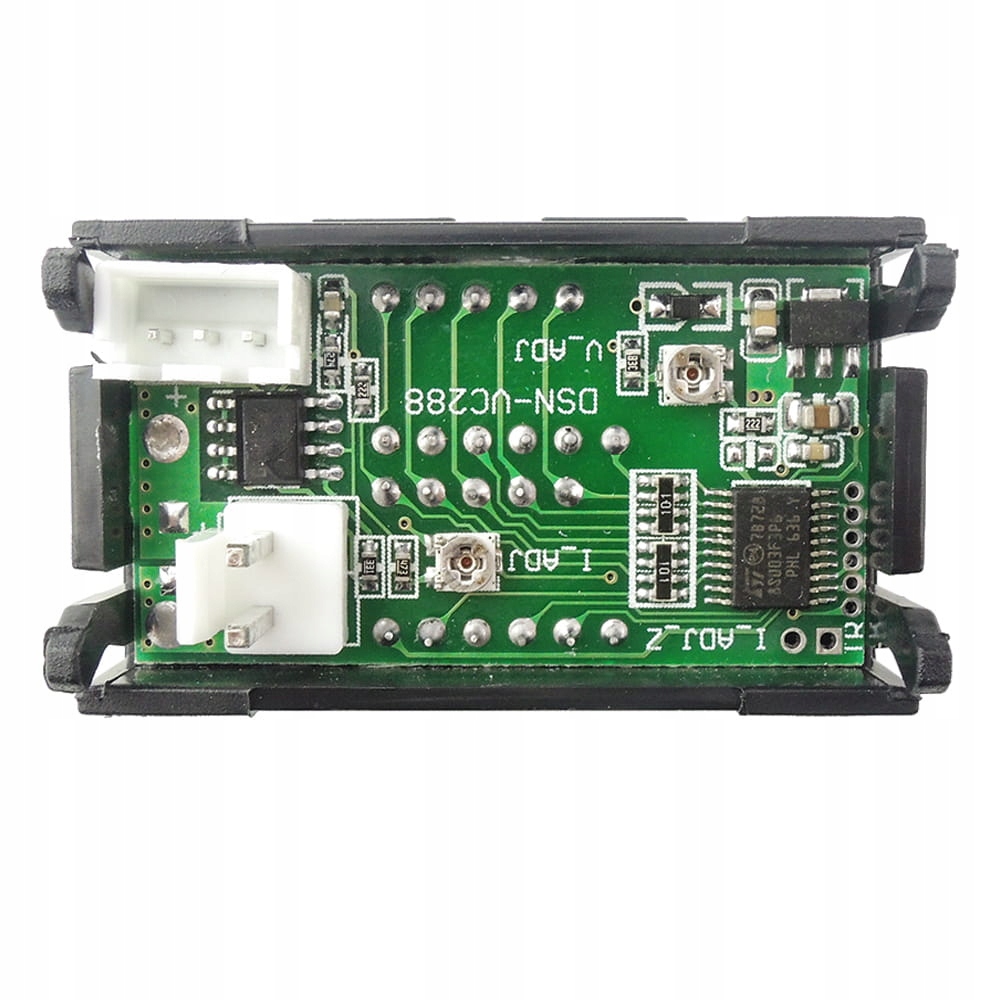

• Возможность регулировки вольтметра и амперметра. показания с помощью встроенных в контроллер потенциометров

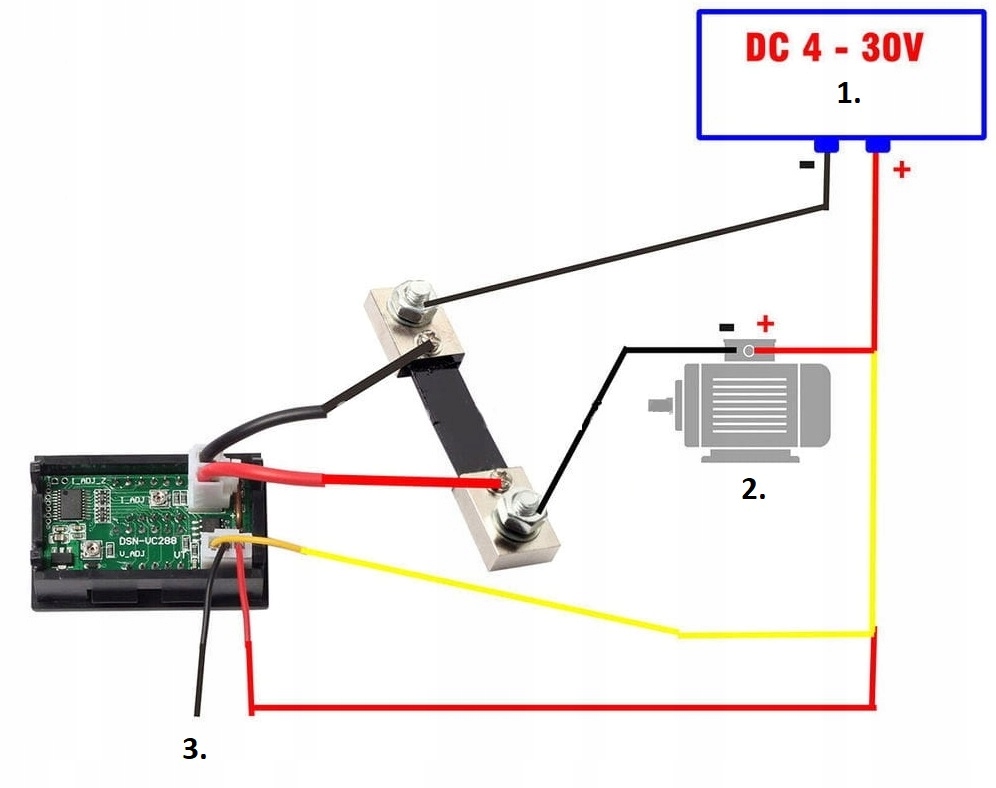

Питание счетчика осуществляется от блока питания приемника:

Питание должно быть в диапазоне 4-30В!

• нет необходимости подавать питание на счетчик
  • li>
  • возможность работы до 30В
  • простое подключение
• Питание приемника и счетчика.
• Двигатель, лампа, обогреватель и т. д.
• Черный провод остается неподключенным!

Питание счетчика от второго источника питания:

Питание счетчика: 4–30 В постоянного тока.

Питание устройства: 0– 100В постоянного тока/p>

• возможность измерения приемника в диапазоне 0-100В
• питание счетчика в диапазоне 4-30В
• простое подключение

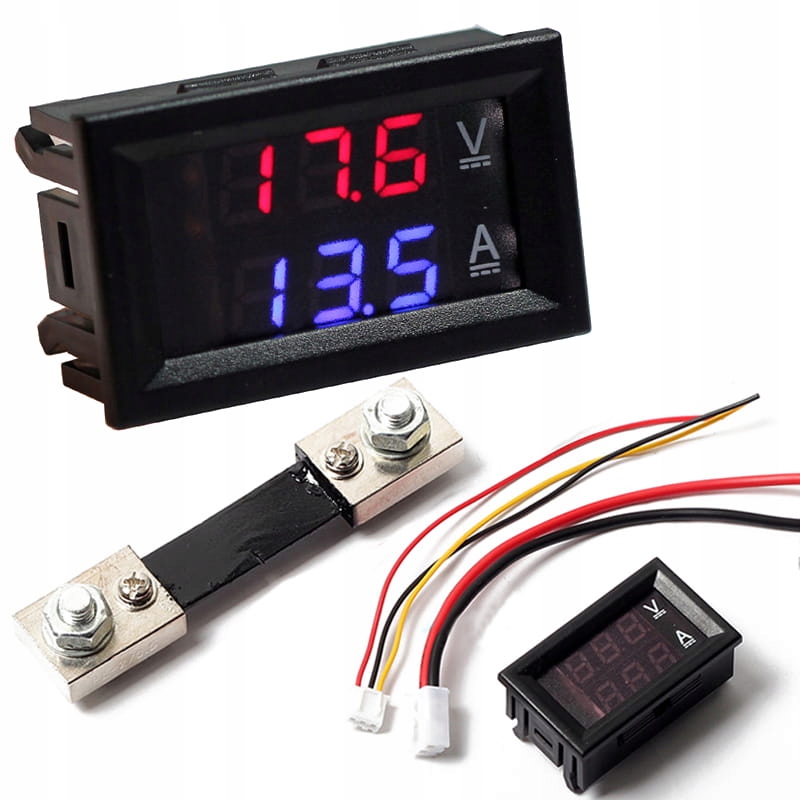

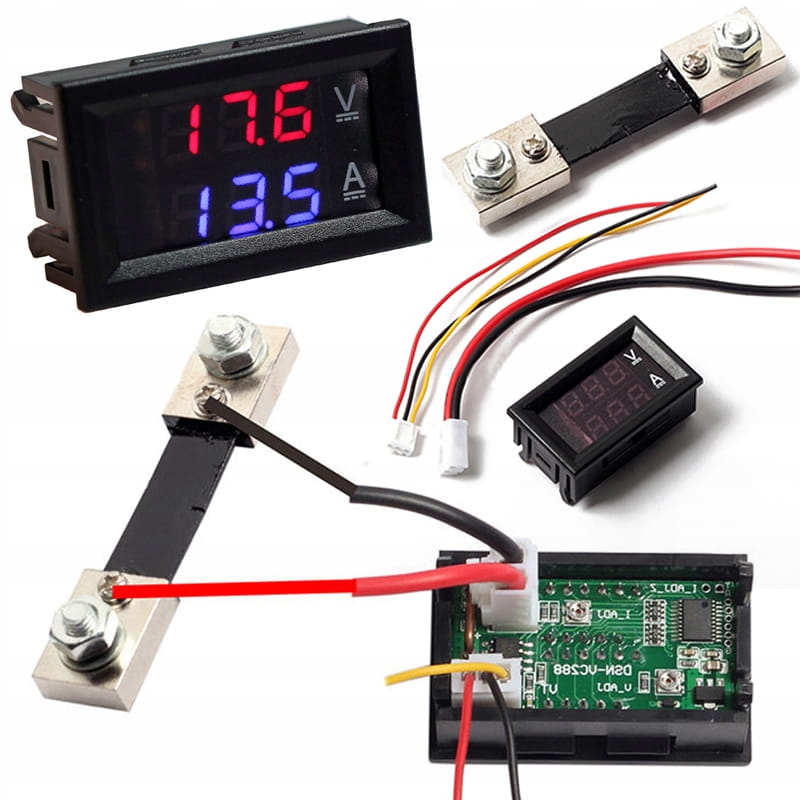

В комплект входят:

• Счетчик 2в1 100В, 100А;
• Шунт 100А 75мВ;
• 2 шт. . провода с разъемом;
