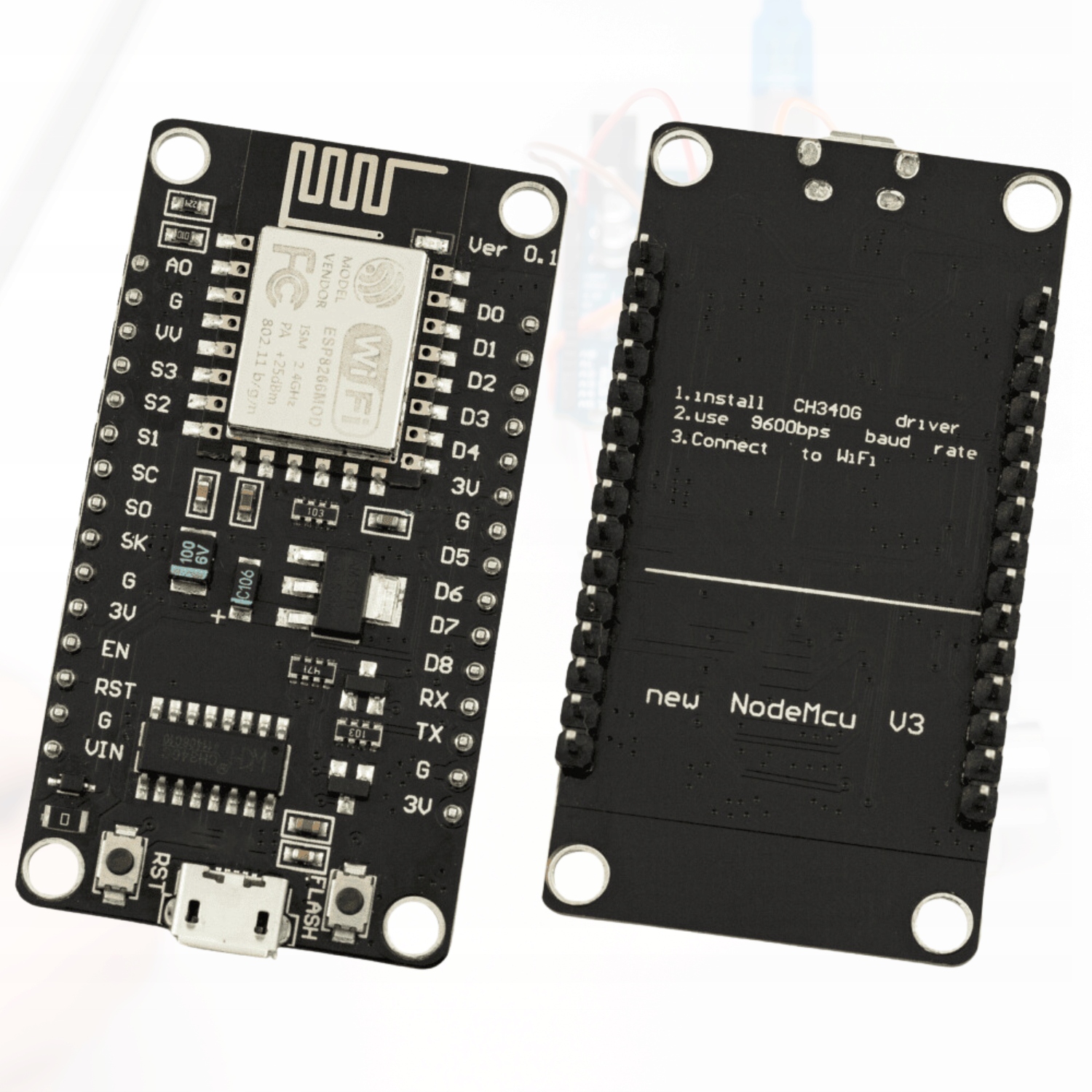

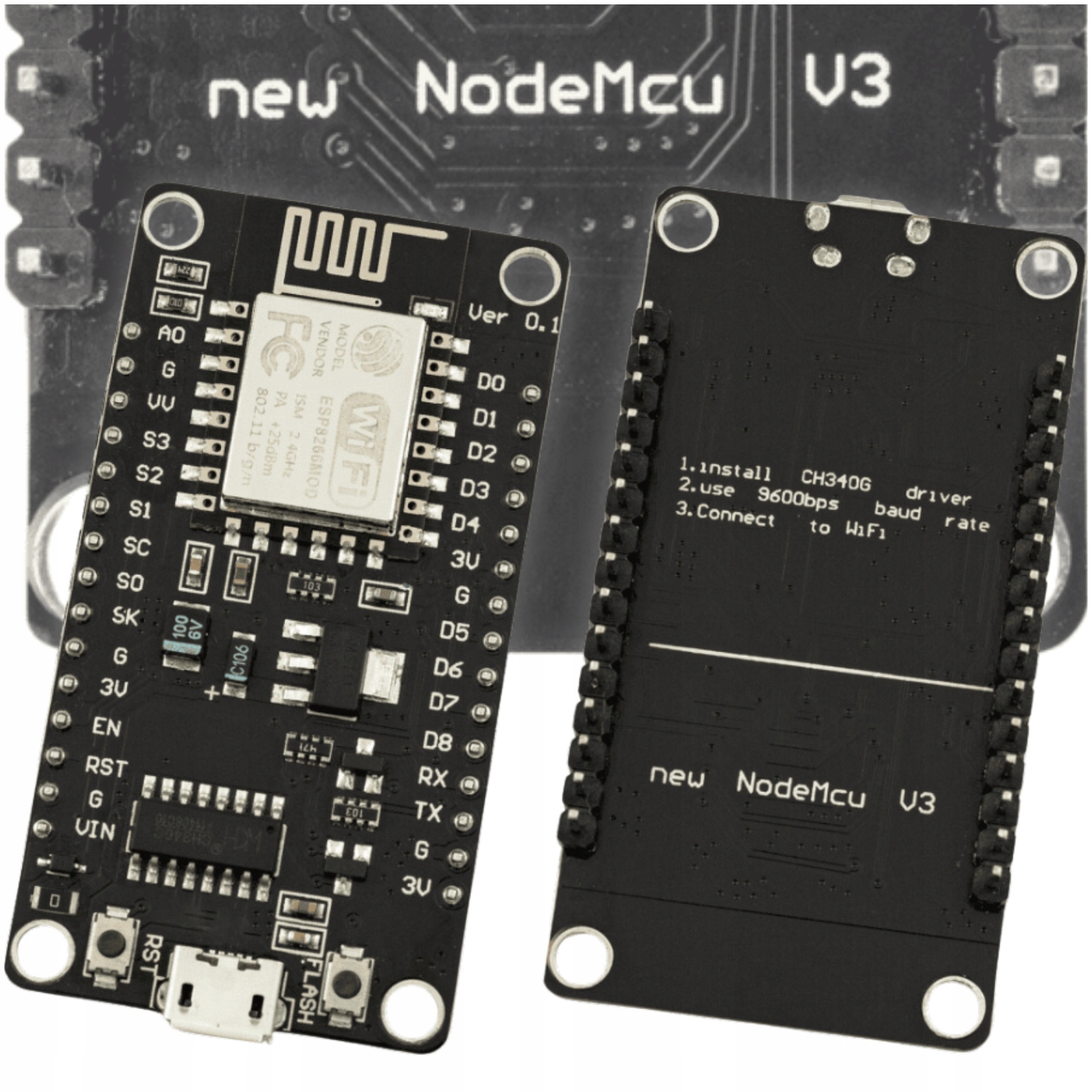

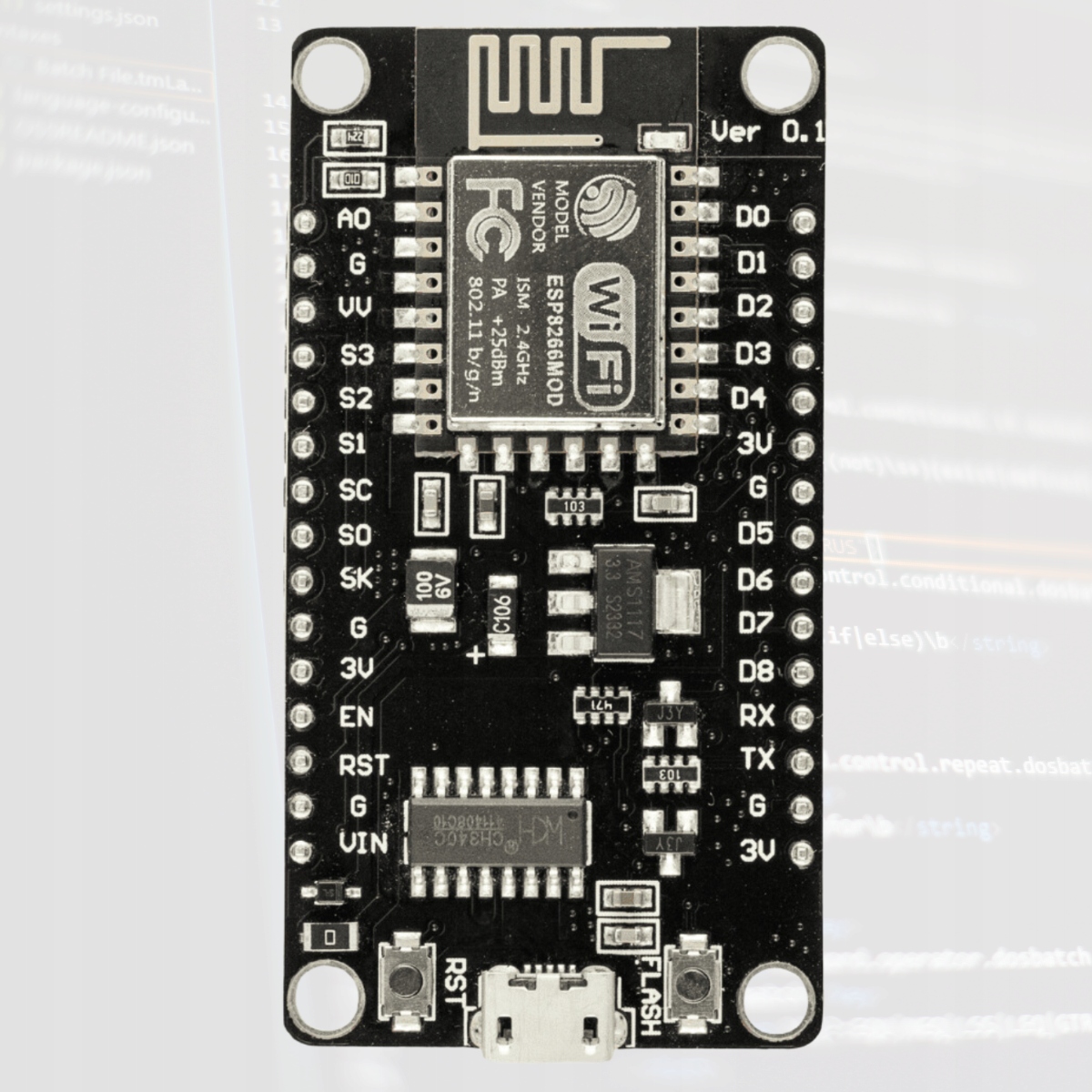

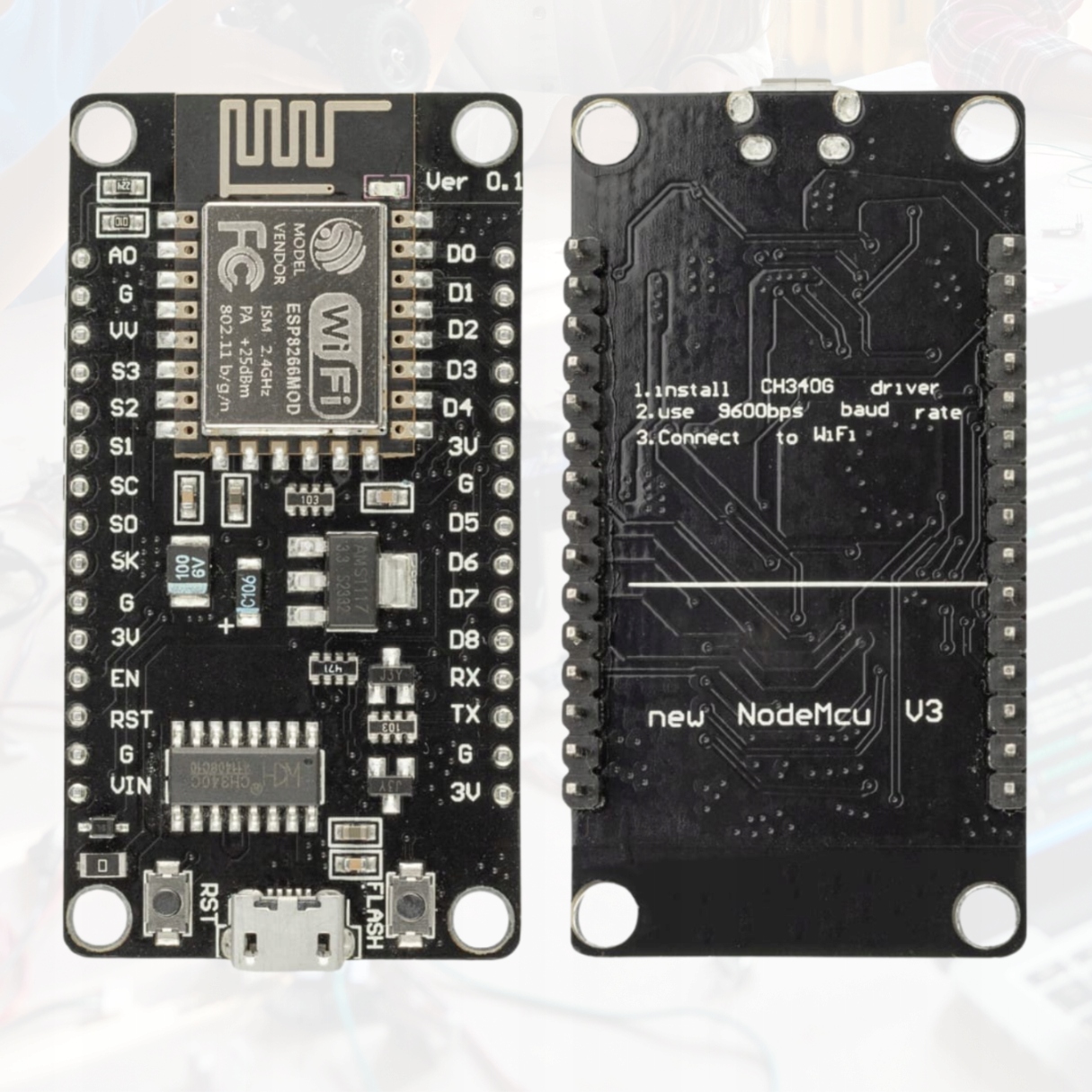

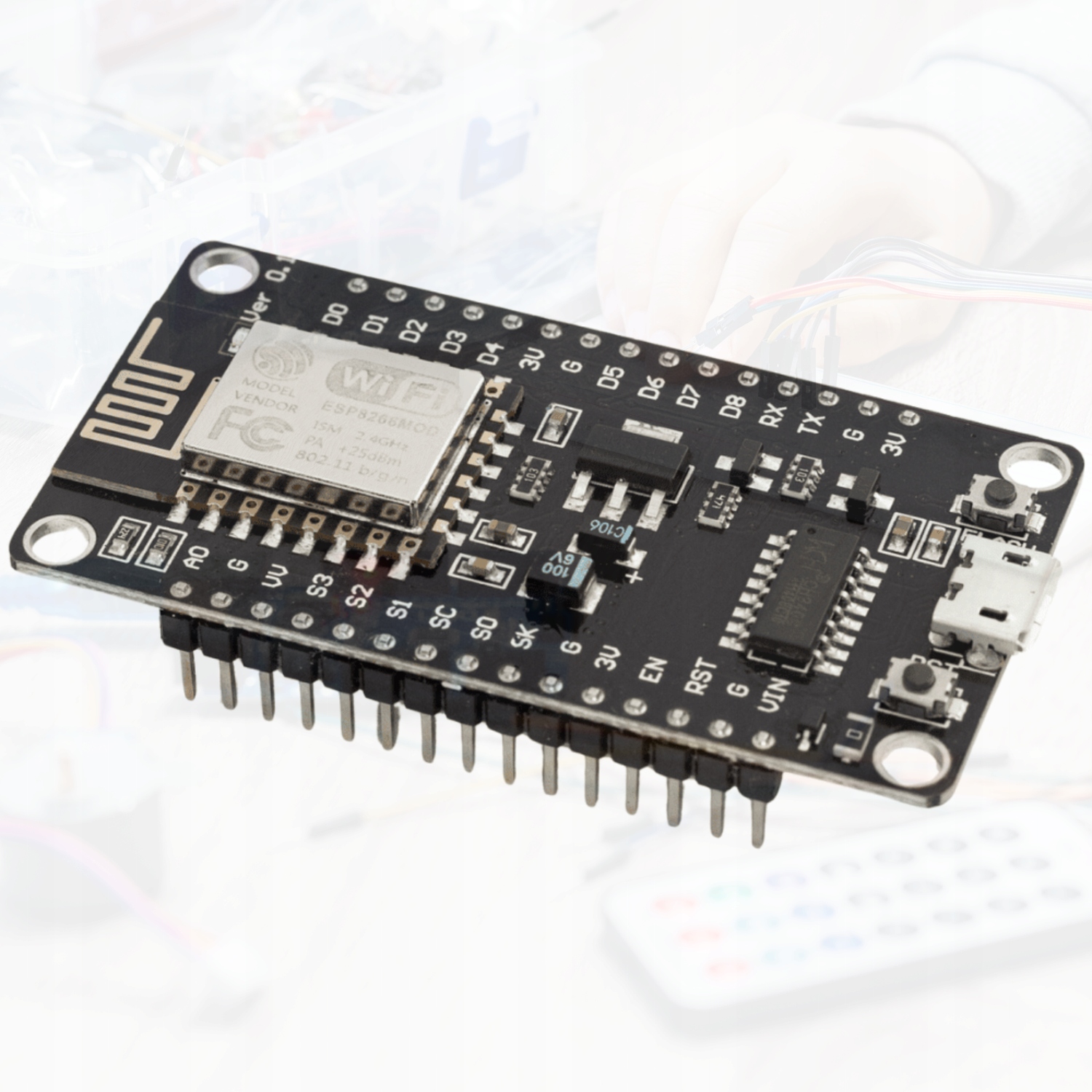

✴️ WIFI-МОДУЛЬ ESP8266 NODEMCU V3

Невероятно популярный и универсальный модуль WiFi, совместимый с Arduino. С его помощью можно легко реализовать различные проекты в сфере Интернета вещей (IoT).

_____________________________

⤵️ КРАТКО:

▶️ Плата оснащена чипом ESP8266 с поддержкой WiFi и встроенной антенной на печатной плате. Также имеется модуль ESP-12F с микроконтроллером ESP822 на борту.

▶️ CH340 обеспечивает удобное программирование благодаря преобразователю USB<->UART

▶️ Он имеет 10 контактов GPIO, каждый из которых может управляться сигналом ШИМ, а также поддерживает I2C, SPI, UART и 1-Wire.

▶️microUSB

✴️ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• ESP8266: имеет 32-битное RISC-микропроцессорное ядро, работающее на частоте 80 МГц.
• Флэш-память: 4 МБ, что позволяет эффективное управление программой.
• Питание: 3,3 В или 5 В через порт USB.
• Напряжение логики: 3, 3 В , обеспечивая совместимость со многими датчиками и модулями.
• WiFi: подключение Wi-Fi в стандарте 802.11 b/g/n, обеспечивающее стабильное беспроводное соединение.
• Антенна на печатной плате: Антенна на печатной плате в модуле для оптимизации приема сигнала Wi-Fi.
• Порты GPIO: 10 контактов GPIO, каждый из которых может управляться сигналом ШИМ, также поддерживает I2C, 1-Wire.
• АЦП: 10-битный аналого-цифровой преобразователь.
• Светодиод : синий светодиод на модуле ESP-12F, подключенном к GPIO2.
• Кнопки: две кнопки, RST и мигание, для упрощения программирования.
• Разъем Micro-USB: для программирования и связи с компьютером.
• Преобразователь USB-UART CH340: облегчает программирование ESP8266. непосредственно через USB-порт.
• Размеры Goldpin и растр: Модуль имеет размеры 58 x 30 мм, с расположением разъемов на растре 2,54 мм.

✴️ ВИДЕО О ПРОДУКТЕ

Посмотрите видео, в котором я рассказываю об особенностях самой популярной платы ESP8266:

vimeo.com/911140801/e901166c71

✴️ ПРОГРАММИРОВАНИЕ

✅ NodeMCU с Lua:

Модуль включает программное обеспечение NodeMCU, позволяющее программировать на языке сценариев Lua, который прост в использовании, эффективен и портативен.

✅ Arduino IDE:

Возможность программировать модуль с помощью Arduino IDE, что значительно упрощает создание проектов Интернета вещей благодаря доступным библиотекам Arduino.

✅ Эспрессиф IDF:

Официальная среда и библиотеки от производителя, позволяющие программировать на языке C.

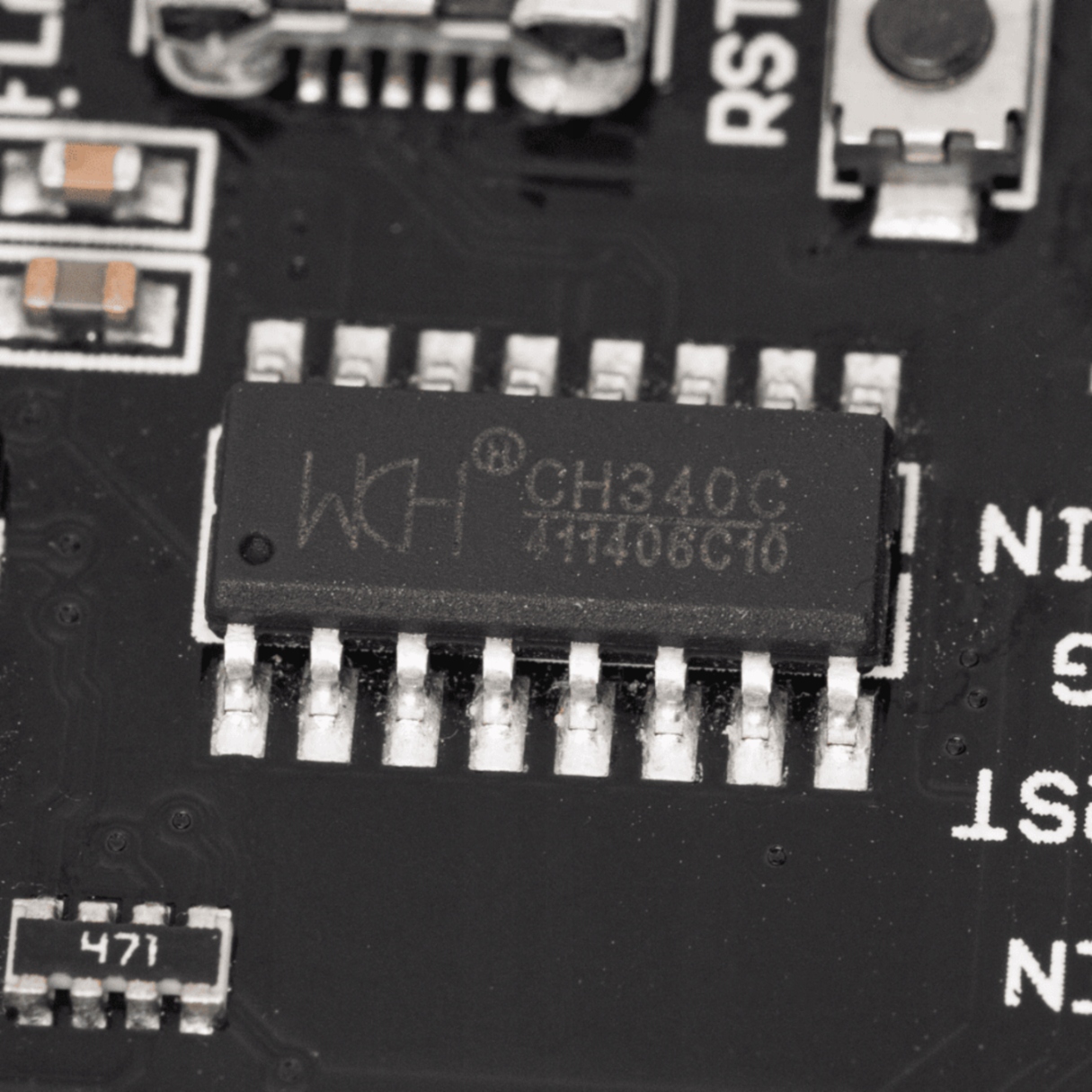

✴️ ПРЕОБРАЗОВАТЕЛЬ USB-UART CH340

Это важный элемент модуля ESP8266 NodeMCU V3, обеспечивающий простое программирование и подключение к компьютеру через порт USB. Этот конвертер позволяет пользователям напрямую загружать в модуль программы и скрипты, что значительно облегчает процесс проектирования и тестирования IoT-решений.

☝️ Получить проверенные драйверы:

cutt.ly/0wCvTczH

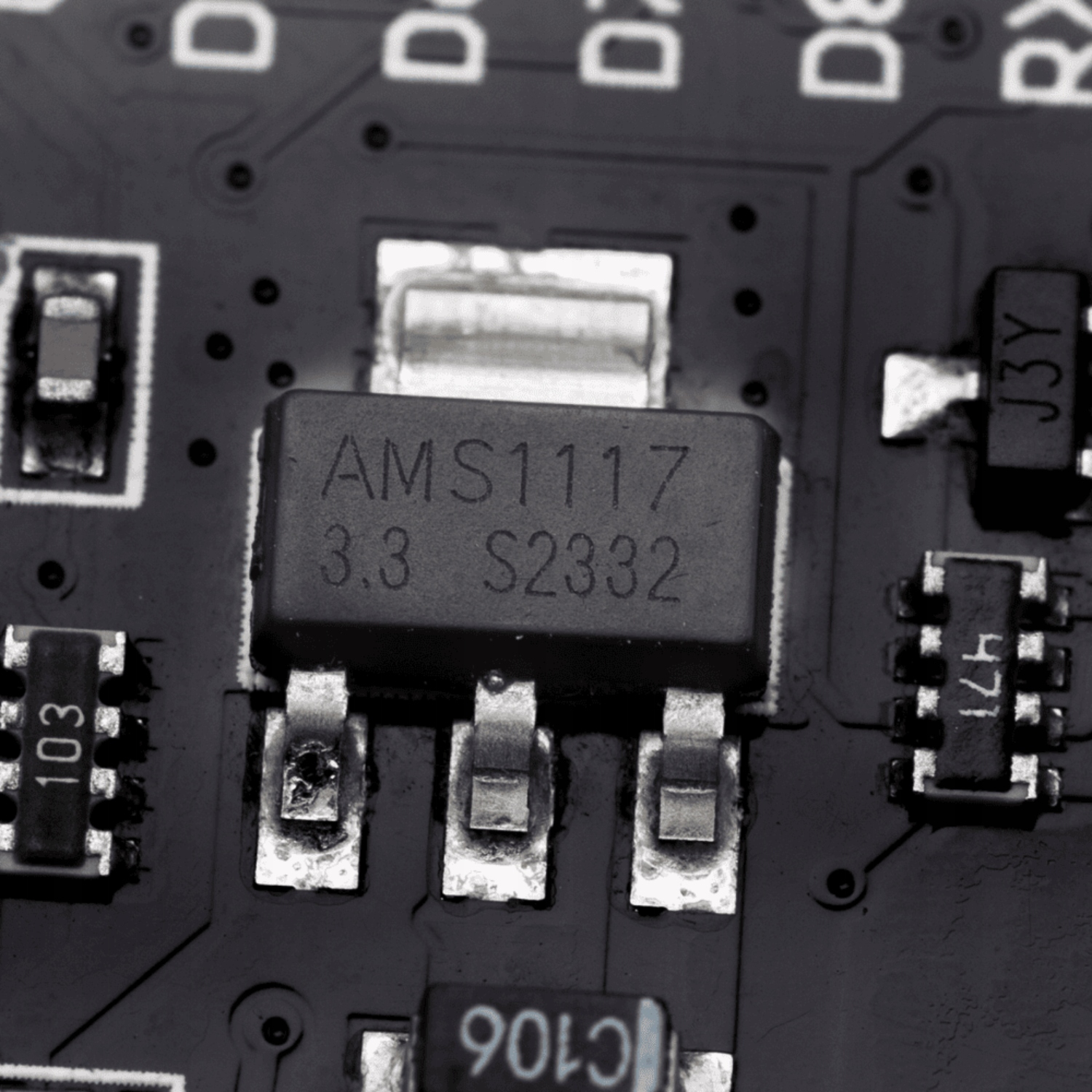

✴️ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ AMS1117

Отвечает за подачу стабильного напряжения 3,3 В, необходимого для правильной работы системы. Его высокая эффективность по току, до 1 А, обеспечивает надежность и стабильность работы модуля даже при более высокой нагрузке, что имеет решающее значение для электропитания и функционирования современных IoT-приложений. .

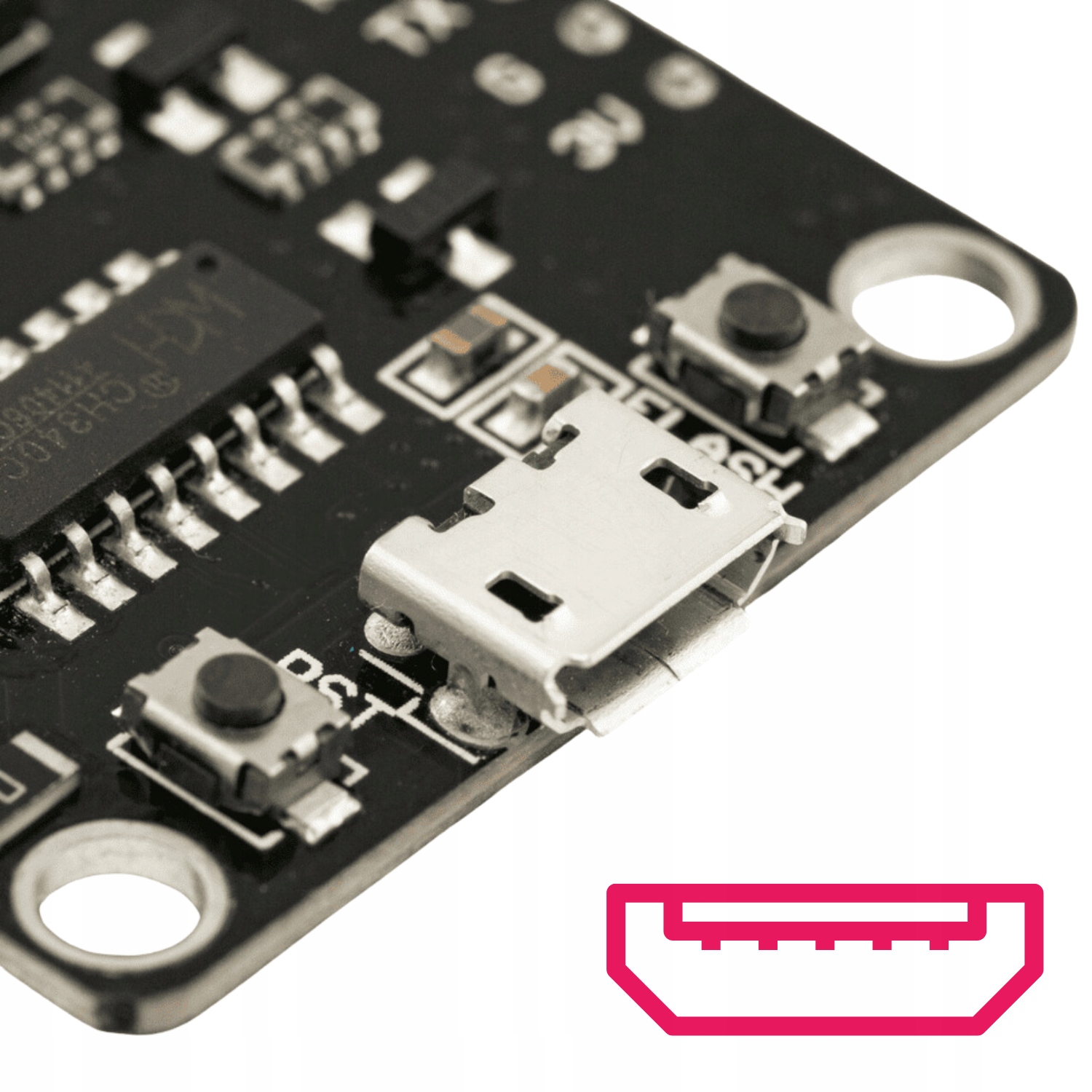

✴️ РАЗЪЕМ MICRO-USB

Это стандартное решение позволяет пользователям быстро и эффективно подключаться к модулю как для целей разработки, так и для повышения мощности. Питание 3,3 В или 5 В. Логическое напряжение составляет 3,3 В, что обеспечиваетсовместимость со многими датчиками и модулями.

☝️ Для связи с платой вам понадобится кабель micro USB, который можно приобрести в другом нашем предложении.

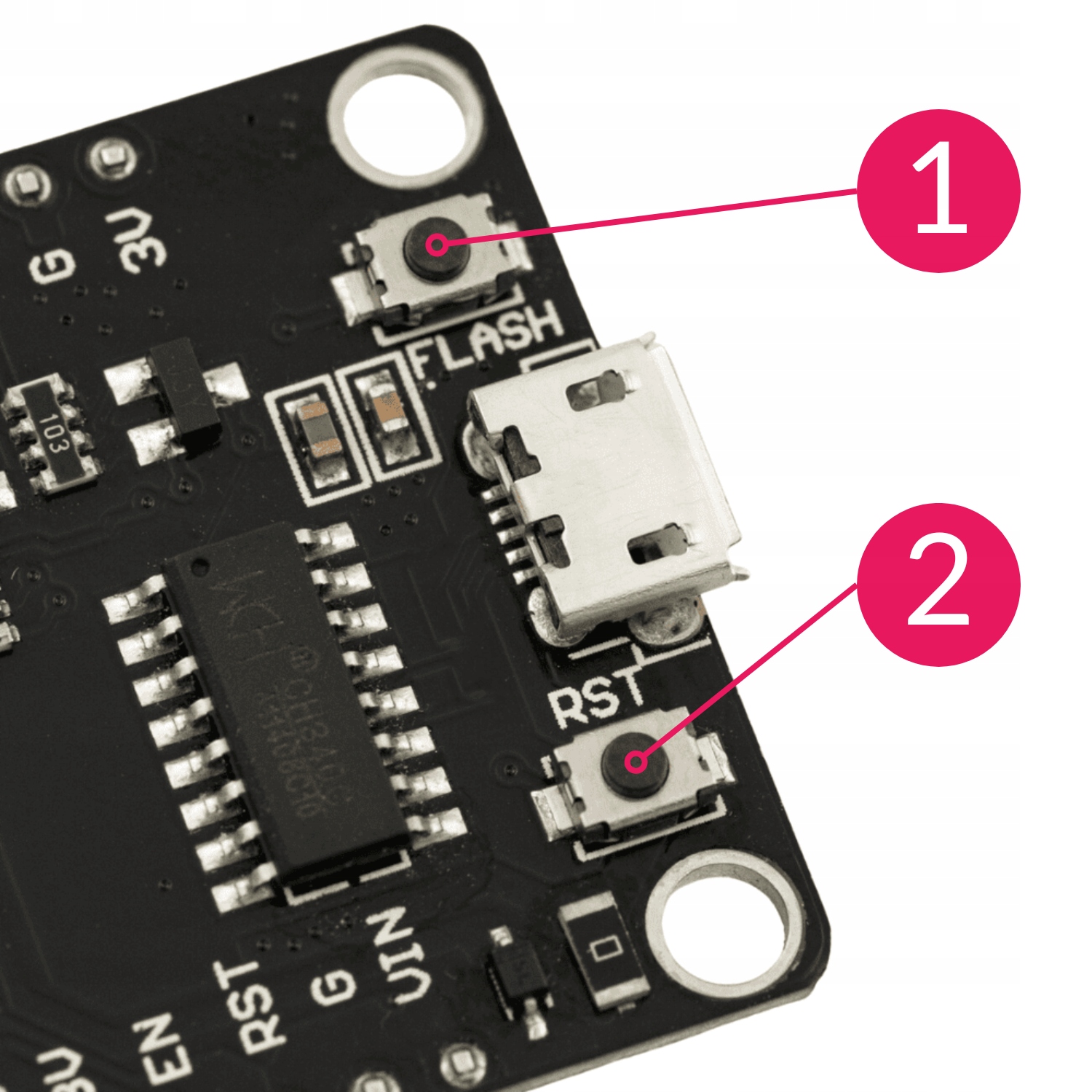

✴️КНОПКА ПРОШИВКИ И СБРОСА

1️⃣ Кнопка FLASH позволяет активировать режим программирования в модуле, что позволяет загружать новое программное обеспечение.

2️⃣ Кнопка RESET используется для быстрого перезапуска модуля, что полезно при тестировании изменений кода (Перезапуск устройства без отключения питания).

✴️ЧИП ESP8266

Это ключевой компонент ESP8266 NodeMCU V3. Этот усовершенствованный микроконтроллер работает на 32-разрядном ядре RISC-микропроцессора с частотой 80 МГц. Он обеспечивает не только встроенный модуль Wi-Fi с частотой 2,4 ГГц в стандарте 802.11 b/g/n, но и поддержку различных протоколов связи.

✴️ АНТЕННА НА ПЛАТЕ

Встроенная в модуль антенна обеспечивает оптимизацию приема сигнала Wi-Fi. Благодаря этому плата обеспечивает стабильное и эффективное беспроводное соединение.

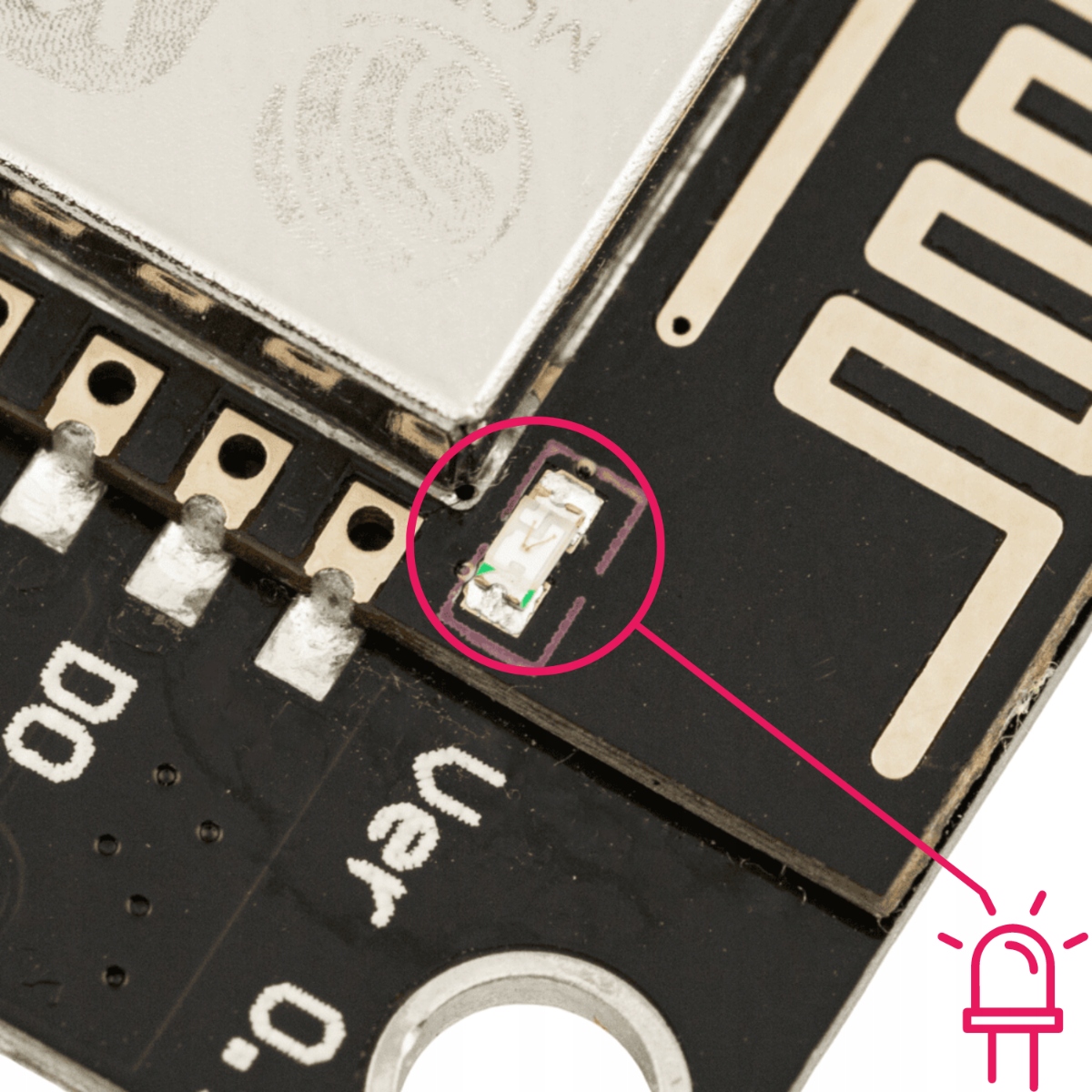

✴️ Светодиод

Синий светодиод, подключенный к GPIO2, служит основным индикатором активности устройства. Его можно запрограммировать на сигнализацию различных рабочих состояний модуля, таких как: установление соединения Wi-Fi, получение данных или другие события, специфичные для приложения. Диод значительно значительно упрощает отладку и взаимодействие с пользователем.

✴️ ПРИЛОЖЕНИЕ

ESP8266 NodeMCU V3 идеально подходит для многих проектов Интернета вещей: от устройств «умного дома» до сложных систем с облачной интеграцией. Гибкость и простота программирования делают его любимым выбором многих любителей, преподавателей и инженеров, работающих над инновационными проектами в области электроники.

NodeMCU V3 работает с самыми популярными проектами DIY:

• Arduino
• Supla
• EspHome
• ESPEasy
• Home Assistant
• Domoticz
• ESPEasy
• Home Assistant
• Domoticz
• ESPEasy
• Home Assistant
• Domoticz li>
• HomeKit

✨ Проекты, которые вы можете реализовать на NodeMCU V3, включают:

• Метеостанция Wi-Fi с датчиком окружающей среды BME280.
• Робот, дистанционно управляемый со смартфона.
• Дистанционное управление освещением с помощью реле.
• Беспроводные датчики для умного дома. такие как температура, влажность, давление, датчик движения, датчик присутствия и т. д.

⚙️ СПЕЦИФИКАЦИЯ МОДУЛЯ ESP8266 NODEMCU V3

• Чип: ESP8266
• Процессор: 32-битное RISC-микропроцессорное ядро, работающее на частоте 80 МГц
• Питание: 3,3 В или 5 В через порт USB
• Логическое напряжение: 3,3 В
• Память: FLASH: 4 МБ.
• WiFi: 2,4 ГГц в стандарте 802.11 b/g/n.
• Антенна: встроенная. Плата
• Порты: 10 GPIO (каждый из них может работать как PWM, I2C или 1Wire).
• Светодиод: Синий ( подключен к GPIO2)
• Доступные кнопки: RST и Flash
• Разъем: micro-USB (для программирования и связи)< /li>
• Преобразователь: CH340 USB<->UART
• Преобразователь: 10-битный АЦП
• Расстояние между разъемами: 28 мм.
• Золотые контакты: пайка.
• Шаг золотых контактов: 2,54 мм.
• Размеры модуля: 58 x 30 мм.
• Вес: 8 г.
