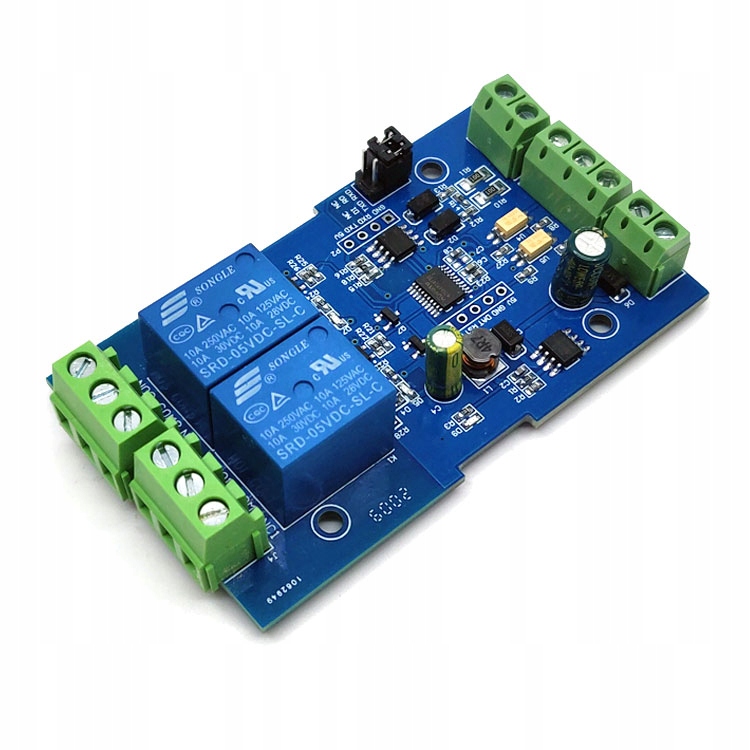

Модуль с 2 управляемыми реле

RS485 Modbus RTU

Модуль с 2 реле, управляемыми через последовательный интерфейс связи UART RS485/TTL с использованием протокола Modbus RTU. Он идеально подходит для управления включением и выключением электрических устройств в промышленности. Регулируемая скорость передачи и задержка включения делают систему широко применимой. Надежное реле со сроком службы до 100 000 циклов переключения. Широкий диапазон питающих и входных напряжений позволяет подключать широкий спектр устройств и источников питания. Вход модуля изолирован оптопарами.

Технические данные:

• 8-битный микропроцессор MCU
• чип MAX485
>
• количество реле: 2
• протокол связи: Modbus RTU
• интерфейс связи: UART RS485/TTL
• скорость передачи данных: 4800/9600/19200 (по умолчанию: 9600)

• поддержка режима энергосбережения
• входное напряжение: от 3,3 В до 30 В постоянного тока
• оптопара на входе
• вход питания не может использоваться для питания реле питания
• регулировка задержки
• максимальное значение задержки: 6553,5 -> 0xFFFF x 0,1 с
• адрес устройства: 1–255 (по умолчанию 255)
• адрес устройства: 1–255 (по умолчанию 255)
• li>
• сохранение адреса после отключения питания
• реле 5 В
• клеммная колодка разъемы и места для пайки проводов или гнезда с золотым штырем.
• Максимальная нагрузка на контакты реле: 10А/250В переменного тока или 10А/30В постоянного тока.
• Срок службы реле: около 100 000 циклов.
• Светодиод. индикация включения реле.
• Напряжение питания: 7–24 В постоянного тока.

• защита от переполюсовки подключения
• возможность связи по UART
• размеры: 63 х 36 х 20 мм

< б >описание контактов:

• Vcc – питание +
• GND – земля -
• IN – вход сигнала на оптопару
• A +, B-: интерфейс связи RS485
• NC — нормально закрытый
• NO — нормально открытый
