Modbus RTU Realy

8-канальный релейный модуль, управляемый шиной RS485 с использованием протокола Modbus RTU

Реле Modbus RTU очень просто в использовании. Благодаря быстрой связи, стабильности, надежности и безопасности он является идеальным выбором для промышленных устройств управления и/или приложений с высокими требованиями к связи.

Дополнительная информация, примеры программного обеспечения, методы управления и т. д.

Дополнительная информация, примеры программного обеспечения, методы управления и т. д.

Дополнительная информация, примеры программного обеспечения, методы управления и т. д.

p>

Вики: www.waveshare.com/wiki/Modbus_RTU_Relay

• Настраиваемый адрес устройства (1~255), несколько устройств могут быть каскадно подключены к шине RS485
• Функция включения и выключения вспышки, это возможно путем передачи аргумента команде включить реле на некоторое время, а затем автоматически закрыть его.
• Встроенная цельная изоляция источника питания, обеспечивает стабильное изолированное напряжение, не требует дополнительного источника питания для изолированной клеммы.
• Встроенная цельная ADI магнитная изоляция, обеспечивает изоляцию сигнала, высокую надежность, надежную защиту от помех, низкое энергопотребление.
• Встроенный TVS (подавитель переходных напряжений), эффективно подавляет перенапряжение и переходные скачки напряжения в цепи, молниезащита и защита от -Электростатическая
• Встроенная изоляция оптопары, предотвращает помехи реле от высоковольтной цепи.
• Защитная от обратной цепи цепь предотвращает случайное повреждение цепи из-за неправильного подключения.
• Высококачественное реле, номинал контактов: ≤10 А, 250 В переменного тока или 30 В постоянного тока.
• Корпус из АБС-пластика, монтируемый на рейку, прост в установке, безопасен в использовании.
• 3 светодиода для индикации состояния MCU. и статус передачи сигнала

• Напряжение источника питания: 5 В.
• Интерфейс связи: RS485.
• Скорость передачи данных: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000.
• Формат связи по умолчанию: 9600, N, 8, 1
• Каналы реле: 8
• Форма связи: 1НО 1НЗ
• Протокол связи: стандартный Modbus RTU протокол
• Адрес RS485: 1~255
• Защита терминала RS485: 600 Вт, молниезащита и подавление перенапряжений, защита от электростатического разряда 15 кВ (зарезервированные площадки для пайки балансировочного резистора 120R)
• li>Светодиодные индикаторы:

  STA: индикатор MCU, продолжает мигать, когда MCU работает нормально.

  TXD: индикатор TX, загорается при отправке данных.

  RXD: индикатор RX, светится. включается при получении данных

В комплекте:

Анализ оборудования

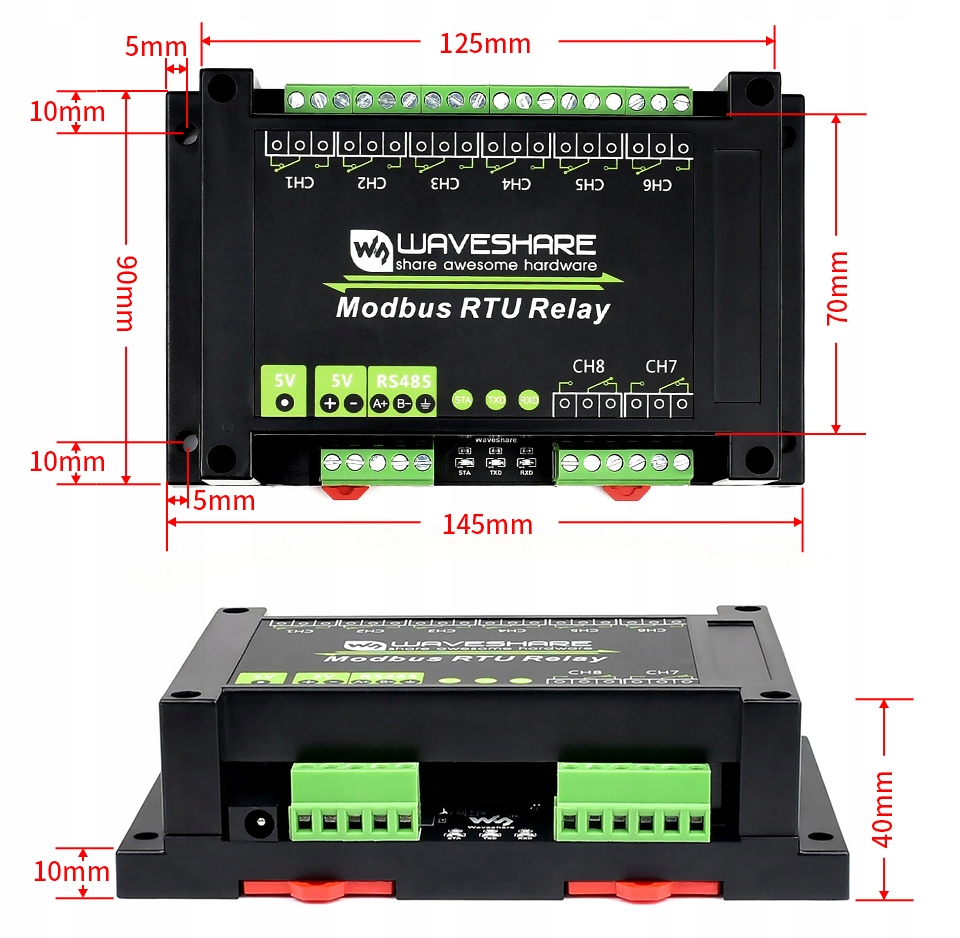

Дизайн корпуса

Корпус из АБС-пластика на рейке, прост в установке, безопасен в использовании

Связь RS485

Настраиваемый адрес устройства (1–255), несколько устройств могут быть каскадно подключены к шине RS485

Если много устройств подключено каскадно или расстояние связи достаточно велико, необходимо использовать 485

Релейное соединение

Номинал контактов встроенного реле до 10 А, 250 В переменного тока или 30 В постоянного тока

Непосредственное управление бытовыми приборами с напряжением 220 В переменного тока или устройствами с напряжением ниже 30 В постоянного тока
