Модуль зарядки 18650 Li-Ion 4.2V 1A USB-C с конвертером 4.2-28V 2A
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 136
Оплачивая «Модуль зарядки 18650 Li-Ion 4.2V 1A USB-C с конвертером 4.2-28V 2A» данный товар из каталога «Зарядные устройства», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

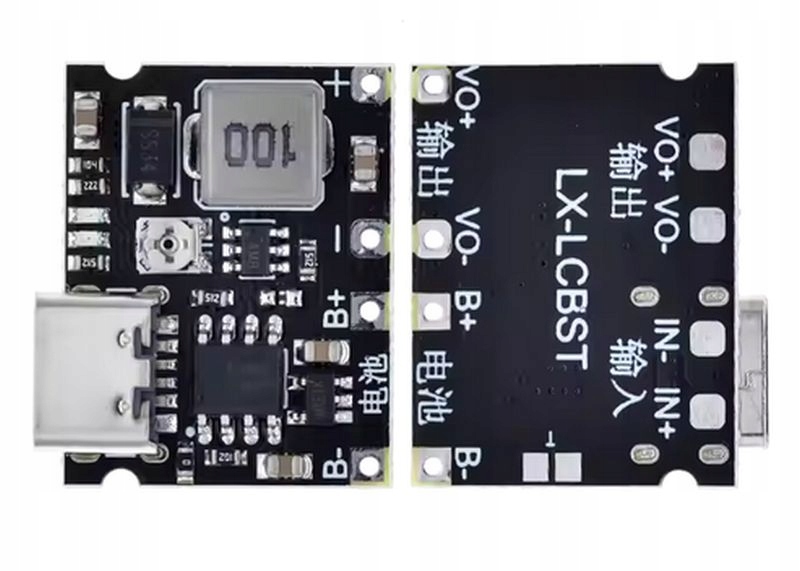

модуль зарядки лидийной батареи 18650 4.2V 1A USB-C
с преобразователем 4.2-28V 5W
lx-lcbst
bms-70091
bms-70091 Sive 3 Интегрированные цепи:
- Контроллер зарядки: TP4056
- Система огнестрельной защиты: HM5434
- Система телеворец: MT3608
Charging specification:
- Type of charged batteries (links): li-ion (lithium ion) 1s (one fire)
- input voltage: from 4.2V to 6.5V
- Pressing voltage: Charging voltage: Charging voltage: charging voltage: 4.2V
- Зарядка Current: на 1a (настройка по умолчанию, его можно изменить - Описание ниже)
- Ссылка соединения: поля Lutrient, отмеченные b+ (плюс) и b - (minus)
converter specification:
- Output voltage: from 4.2V to 28V
- Output voltage regulation using the potentiometer
- output power: 10w (sample values: 5V 2A, 8V 1.25a, 9V 1.1A, 10V, 10V, 10V, 10v 1.1A, 10V, 10v 1a, 12 В 0,8a, 15 В 0,6 утра 20 В 0,5a, 28 В 0,35a и т. Д.) Они требуют дополнительного охлаждения, например, радиатора
Дополнительная информация:
- Вход напряжения мощности: USB-C Socket или поля пайки, отмеченные в+ (плюс) и в- (минус)
- Небольшие размеры модуля:
23,5x18 M m без гнезда
23,5x19x4,2 мм с помощью USB-C
- В модуле есть 2 светодиода SMD, передающая сигнализацию модуля режима работы
Красный светодиод: светодиод
Синий светодиод: Stand-by
Синий светодиод + слегка светящийся красный светодиод: заряженная ячейка
- Изменение значения (ограничение) максимального зарядного тока:
Изменение текущего значения может быть реализовано путем изменения значения резистора рядом с контактами 1 2 3 интегрированной схемы TP4056 SO-8 в соответствии с шаблоном их = 1200/r
Значения выборки:
1,2 км -> зарядка тока до 1А
2,2 км -> зарядка тока до 550 мА
3,3 км -> зарядка тока до 350 мА
4,7 км -> зарядка тока примерно до 250 мА
10 км -> зарядка тока до 120 мА
22khm -> Зарядка тока до 55 мА
Рекомендуемый размер резистора 0603 с допуском 1%
- Ячейка с BMS или платой защиты
Для зарядки ячейки с помощью безопасности должны , чтобы Compact Поля пайки, расположенные на дне плитки, в середине стороны, между полями B- a in+
Если ссылка не имеет защиты - эти поля должны оставаться отключенными
