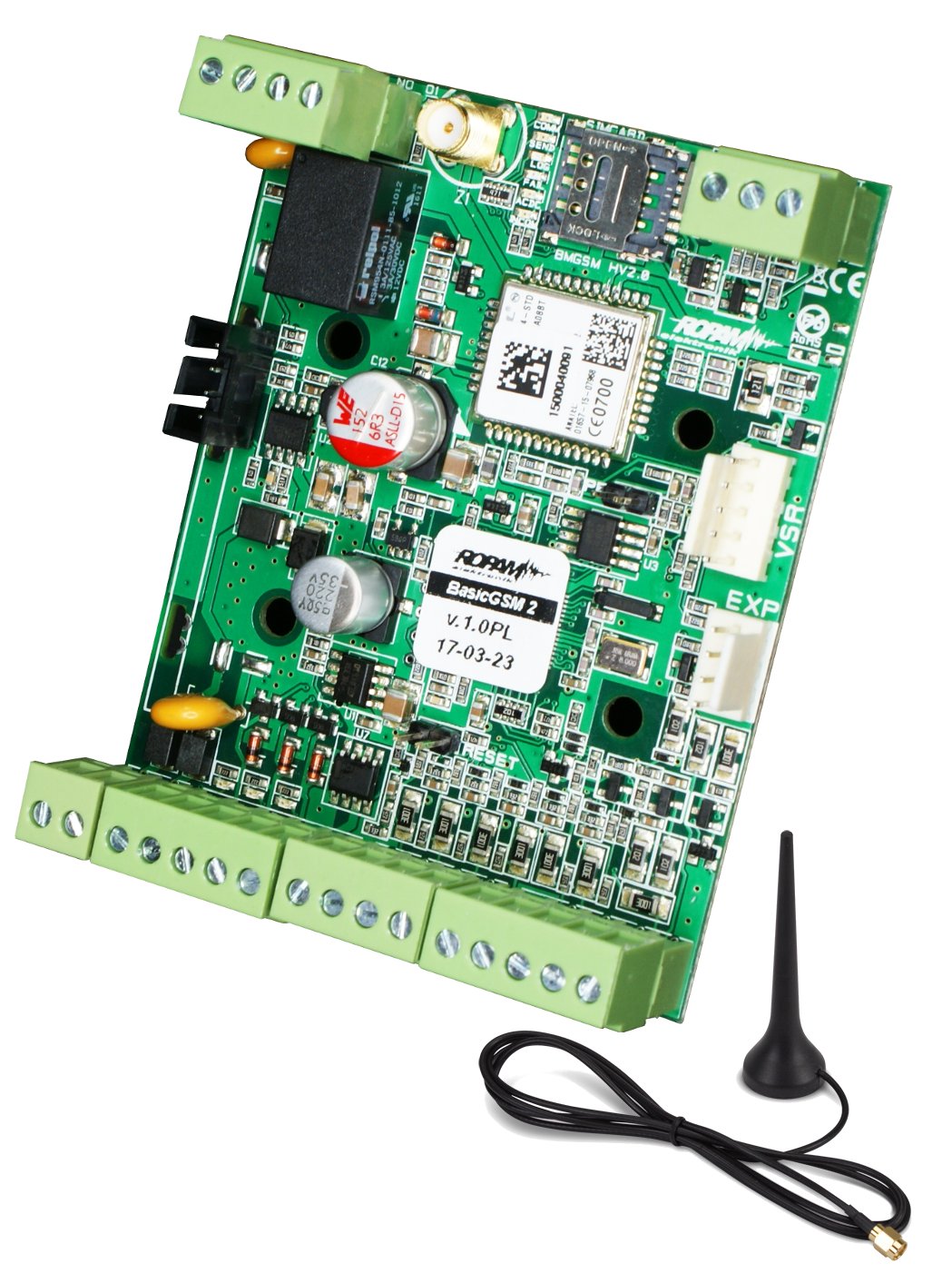

Модуль связи Ropam BasicGSM-MAG с антенной

Модуль GSM оповещения и управления Ropam BasicGSM-MAG

В комплекте:

• Модуль Ropam BasicGSM 2 - 1 шт;
• Антенна Ropam AT-GSM-MAG, магнитное основание, 2,2дБи, кабель 2,5м — 1 шт.

Инструкции по установке и эксплуатации доступны для скачивания в разделе «дополнительная информация» внизу страницы.

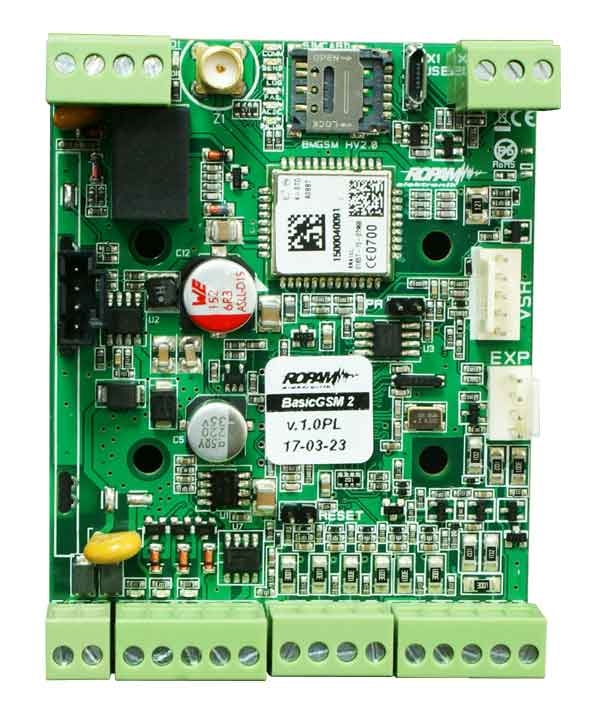

Модуль Ropam BasicGSM 2 предназначен для интеграции с панелями управления сигнализацией, контроллерами, реле и т. д. благодаря двоичным входам и выходам. Модуль имеет 2 аналоговых входа, к которым можно подключить дополнительные модули (например, датчик температуры), позволяющие расширить функции устройства. .

Для управления используются SMS, CLIP, DTMF и приложения: RopamBasic и RopamDroid.

Применение BasicGSM 2:

• оповещение систем сигнализации,
• систем домашней автоматизации, функций реле времени,
• систем мониторинга и управления через сеть GSM, двоичные сигналы ввода-вывода,
• системы контроля и контроля температуры, например, серверные помещения, холодильники (вакцины), холодильные камеры, тепловые процессы,
• контроль и контроль аналоговых значений. системы с датчики с выходами 0-10[В], 4-20[мА],
• регулирование температуры,
• системы контроля доступа,
• контроль и управление техническими процессы, например, насосные станции, котельные центрального отопления, племенные фермы

Особенности продукта:

• встроенный модем GSM/GPRS-2G.
• Обнаружение помех GSM: отчет о состоянии выхода и запись в память событий
• 8 входов, включая 6 НО/НЗ входов (I1-I6) и 2 НО/НЗ входа GND/+12В или 0-10В, 4-20мА
• вход FAC для управления напряжением переменного тока, например, в ПКП
• 4 управляемых выхода через SMS, CLIP, DTMF, RopamBasic, системные события, логический процессор, подтверждение постановки/снятия с охраны (функция доступна с версии v2.3)< /li>
• 1 выход AUX с защитой (1А).
• SMS: независимые сообщения о событиях в системе.
• VOICE/CLIP: независимое голосовое соединение о событиях в системе с голосовые сообщения или прослушивание телефонных разговоров (AMR-1)
• поддержка датчика температуры серии TSR-x или датчика температуры и влажности RHT-2x (функция доступна с версии v2.3), GSM-термостата
• оптическая индикация работы GSM и дальности
• память на 1000 событий с перезаписью
• функции ограничения затрат и количества передач
• поддержка USSD-кодов через RopamBasic/SMS (контроль предоплаченных карт и смена услуг)
• автоматический контроль предоплаченных карт (мин. количество)
• часы RTC, календарь, синхронизация с сетью GSM или сервером NTP
• возможность загрузки и воспроизведения 8 голосовых сообщений
• дистанционное программирование через GPRS (RopamBridge сервер)
• microUSB для локального программирования (Usb-USBmicro)
• модуль сигнализации, функции панели управления охранной сигнализацией
• интуитивная визуализация и управление панели управления сигнализацией
• слот nanoSIM
• 2 аналоговых входа AI1, AI2 (I7-I8), настраиваемые: 0-10В или 4-20мА
• 4 выхода: Релейный выход О1, транзисторные выходы О2-О4 с защитой от короткого замыкания (0,7А)
• съемными разъемами и разъемы
• 32-битный микропроцессор, встроенная операционная система реального времени RTOS

Логический процессор:

• расширенные логические функции, арифметические функции, счетчики, реле времени
• 10 независимых логических условий (блоки if-then-else)
• 10 реле времени для реализации время-логических функций
• 4 календарных таймера
• GPRS-мониторинг: взаимодействие со станцией/сервером RMS или Kronos NET зашифрованная передача TCP/IP, 2 IP-адреса, резервная передача SMS, параллельная работа с режимом SMS/VOICE-уведомлений

РопамБазовый:

Технические характеристики:

• Индикация сбоя питания постоянного тока: U<11 В.
• Выходная нагрузка O1: In=1,0 А при 30 В постоянного тока / 50 В переменного тока.
• Нагрузочная способность выхода AUX: In=1,0 А (постоянная), Ipeak=1,3 А (мгновенная).
• Выход AUX от короткого замыкания и тепловая защита: Ilim=1,0~1,7A Tj, Tc=125 градусов C (условие: ограничение тока короткого замыкания или перегрузка выхода)
• Выходная нагрузка O2-O4: 700 мА при 30 В постоянного тока макс. (без защиты от короткого замыкания)
• Рабочая частота GSM-модема: 850/900/1800/1900 МГц (переключается автоматически)
• аудиосигнал AUDIO IN, AUDIO OUT (разъем VSR): 2 В (среднеквадратичное значение)
• двоичные входы (программируемые): НО, НЗ hi-Z/~200 Ом, ~320 Ом/сопротивление линии hi-Z для данного типа (без нарушения/нарушения)
• аналоговые входы (программируемые) I7, I8: Uin=0–10 В пост. тока, макс. (импеданс Z=270КОм, разрешение 10мВ, точность 1% от всего диапазона); Iin=4-20 мА макс. (разрешение 0,02 мА, точность 1 % от всего диапазона)
• разъемы: AWG: 24–12 с возможностью расширения
• напряжение питания: U=10,5~14,5 В постоянного тока при 1,5 А мин. .
• Потребление тока модульными системами (без выходов): 40 мА / 50 мА / 300 мА (мин/ср./макс.)
• класс окружающей среды: II
• рабочая температура: -10 градусов C ... +55 градусов C
• влажность, относительная влажность : 20% ... 90% без конденсации.
• Размеры электронной платы: 68 x 87 x 32 (+/- 1) мм.
• Вес: 65 г.

GSM-антенна Ropam AT-GSM-MAG — стандартная GSM-антенна с магнитным основанием, предназначенная для использования внутри и снаружи помещений. Монтаж только на металлическую магнитную поверхность (противовес).

Технические характеристики:

• частота: двухдиапазонная , 900/1800 МГц
• сборка: магнитное основание
• разъем: SMAm, кабель RG174-2,5 м
• усиление: 2,2 дБи макс.
• КСВН <2,0
• импеданс: 50 Ом
• поляризация: вертикальная, всенаправленная
• цвет: черный
• темп. эксплуатация: -40°C ÷ 85°C.
• размеры: ø 31 мм x 72 мм.
