SCHNEIDER Модульный контактор Acti9 iCT 16A 1НО 230В

• Классификация (IP): IP20
• Номинальное рабочее напряжение: 250–250 В
• Номинальный рабочий ток: 25 А
• Номинальное управляющее напряжение: 230–240 В
• Тип напряжения питания: b> Переменный ток
• Тип управляющего напряжения: Переменный ток
• Количество нормально разомкнутых контактов: 1
• Количество размыкающих контактов: 0
• Максимальная коммутационная способность лампочек: 2850 Вт
• Максимальная коммутационная способность люминесцентных ламп: 1200 ВА
• Максимальная коммутационная способность люминесцентных ламп (компенсация DUO): 2400 ВА
• Максимальная коммутационная способность люминесцентных ламп (с параллельной компенсацией): 1200 ВА.
• Ползунок для ручного управления: нет
• Ширина выражена в количестве модулей: 1
• Глубина установки: 43,5 мм
• Возможность дополнительного оборудования: да
• С функцией день/ночь: нет
• Без шума: нет
• Производитель : "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Марка: "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Код товара: 915189
• EAN: 3606480088568

Модульный контактор серии iCT, номер A9C20731, iCT50-16-10-230, напряжение управления 230 В переменного тока, 50 Гц, 1 НО контакт, номинальный ток AC7A: 16 А, для управления электрическими цепями. Оптический индикатор состояния выходных контактов, может быть расширен вспомогательными контактами.Это 1П устройство дистанционного управления с 1 нормально разомкнутым контактом.

Широкий ассортимент контакторов Acti 9 iCT, от однополюсных до четырехполюсных, полностью совместим со всеми продуктами серии Acti 9. Каждый модульный контактор ICT, предназначенный для монтажа на DIN-рейку, эффективно поддерживает управление электрическими цепями в промышленных, жилых и коммерческих зданиях. . Предназначен для контроля и управления приемными цепями 1- и 3-фазных приемников, потребляющих ток от 16 А до 100 А.

Контакторы iCT доступны в двух версиях:

• контакторы без ручного управления
• контакторы с ручным управлением

Конструкция контакторов iCT

1. Система защелкивающегося электрического и механического соединения между контакторами U 25 А между контакторами и их вспомогательным оборудованием.

2. Большая площадь для маркировки цепей.

3. Клеммы с изоляцией IP20.

4. Индикатор состояния механического контакта.

5. Контакторы с ручным управлением имеют 4-позиционный переключатель спереди:

- автоматический режим работы

- родительское периодическое "ВКЛ"

- главная константа «ВКЛ»: используется для блокировки контактора в положении «ВКЛ» во время проверки установки

- отключить

Функции

Уникальные особенности контакторов Acti 9 iCT для DIN-рейки обеспечивают полную безопасность

• Изоляция II класса: обеспечение безопасности обслуживающего и неквалифицированного персонала.
• Номинальный ток: 16, 20, 25, 40, 63 и 100 А.
• Количество полюсов. : 1P, 2P, 3P, 4P.
• Соответствие стандартам: EN 61095 и IEC 1095.
• Общий срок службы (O-C): 100 000 циклов.
• Максимальное количество переключений. операций в день: 100.
• 2 версии: стандартные контакторы/ручные контакторы.
• Дополнительное вспомогательное оборудование: индикатор состояния, фильтр помех, двойное управление, задержка срабатывания.

Преимущества

Эффективность, которую вы заслуживаете

• Легкий выбор одно- или четырехполюсных контакторов с широким диапазоном номинальных токов в соответствии с требованиями стандартов DIN
• Удовлетворение полной модульной системе
• Гибкость комбинации вспомогательного оборудования с простой защелкой системы крепления
• Работает со всеми продуктами Acti 9

Приложения

Модульный контактор Acti 9 ICT — это все, что вам нужно для эффективного и безопасного управления электрическими цепями в зданиях различного типа.

• Контроль и контроль электрических цепей в промышленных, общественных и жилых зданиях
• Контроль и контроль приемных цепей одно- и трехфазных приемников с током потребления до 100 А.
• Контроль и контроль электрических цепей в промышленных, общественных и жилых зданиях.
• Контроль и контроль приемных цепей одно- и трехфазных приемников с током потребления до 100 А.
• Контроль и контроль электрических цепей в промышленных, общественных и жилых зданиях.
• Контроль и контроль приемных цепей одно- и трехфазных приемников с током потребления до 100 А.
• Контроль и контроль электрических цепей в промышленных, общественных и жилых зданиях.
• Контроль и контроль приемных цепей одно- и трехфазных приемников.
• Контроль и контроль электрических цепей в промышленных, общественных и жилых зданиях. li>
• Соединение между диспетчерской и основными цепями для управления потребительскими цепями, такими как: освещение, отопление, жалюзи, система водоснабжения, печи, небольшие двигатели, вентиляторы, тепловые насосы и т. д.

Дополнительное оборудование для установки

7. герметичные крышки для верхних и нижних зажимных винтов:

A9A15921 - 3П, 4П 25 А

A9A15922 - 2П 40/63 А

A9A15923 - 3П, 4П 40/63 А

8. Проставка 9 мм: A9A27062

9. желтая защелка:A9C15415

Вспомогательное оборудование

2. Сигнализация iACT:

A9C15914 - 1НО + 1НЗ

A9C15915 - 1CO

A9C15916 - 2НО

3. Двойные входы управления iACTc:

A9C18308 — 230 В переменного тока

A9C18309 — 24 В переменного тока

4. Блоки демпфирующих катушек iACTp:

A9C15919 - 12...48 В переменного тока

A9C15918 - 48...127 В переменного тока

A9C15920 - 220...240 В переменного тока

5. Время задержки iATEt:

A9C15419 - 24...240 В переменного тока

6. Управление и сигнализация iACT24:

A9C15924 — 230 В переменного тока

Характеристики устройства вспомогательного оборудования контакторов iCT

Сигнализация iACTs — это вспомогательное устройство позволяет управлять основными контактами контактора и сигнализировать об их «разомкнутом» и «замкнутом» состоянии.

Шумовой фильтр iACTp — это вспомогательное устройство подавляет шум, ограничивая перенапряжения в цепи управления.

Двойное управление iACTc — используется для управления контактором только с помощью импульсного сигнала или с помощью импульсного или непрерывного сигнала.

Управление и сигнализация iACT24 24 В постоянного тока — обеспечивает управление и сигнализацию контактора 230 В переменного тока от Multi 9 Smartlink или от ПЛК с сигналами 24 В постоянного тока. Это также позволяет вам контролировать устойчивый сигнал.

Время задержки iATEt — это вспомогательное устройство используется для задержки срабатывания контакторов iCT и импульсных реле iTL. В зависимости от схемы подключения возможны пять типов задержки:

- 1 для реле iTL,

- 4 для контакторов iCT

Тип функции А: задержка включения.Задержка подачи питания на контактор.

Функция типа B: время задержки. Питание контактора замыканием контактов кнопки. Время задержки отсчитывается от замыкания контактов управления

Функция типа C: задержка открытия. Питание контактора замыканием контактов кнопки. Время задержки отсчитывается от размыкания контактов управления.

Тип функции: операции фиксированной продолжительности. Работа контактора в течение заданного времени с момента включения питания.

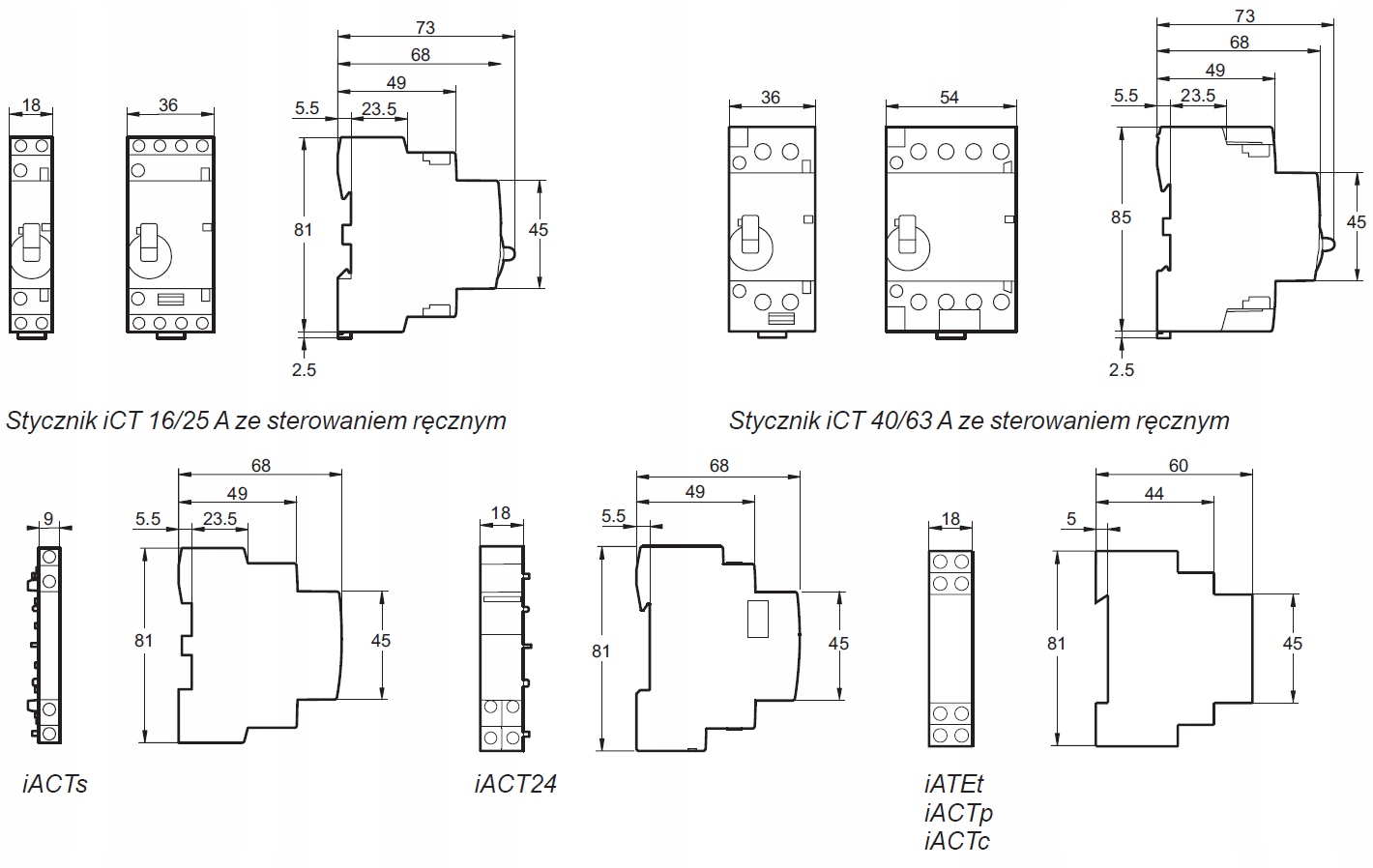

Размеры контакторов iCT

Модульное оборудование Acti 9

Модульное оборудование Acti 9 от Schneider Electric устанавливает самые высокие стандарты с точки зрения безопасности электроустановок, а также возможностей сигнализации и управления с использованием систем связи. Модульное оборудование Acti 9 обеспечивает безопасность при обслуживании установки на протяжении всего срока ее эксплуатации. Модульные системы устройств Acti 9 предназначены для минимизации простоев и предотвращения непреднамеренных отключений.

Аксессуары для модульного оборудования

Система Acti 9 включает в себя широкий спектр аксессуаров для модульного оборудования. Полный набор аксессуаров для модульного оборудования облегчает все действия, в том числе вмешательства на месте установки без отключения для обеспечения непрерывности электропитания. Аксессуары для модульного оборудования включают в себя простую в установке систему навесных замков, соединительный блок и поворотный привод со степенью защиты IP55, который можно установить на передней или боковой части корпуса. Приводной механизм установлен на устройстве. Крышки зажимных винтов, предотвращающие доступ к винтам. Вставные основания, которые позволяют быстро снять или заменить выключатель, не касаясь соединений. В число доступных аксессуаров для модульного оборудования также входят разделители полюсов, усиливающие изоляцию между соединениями, и защелкивающиеся маркеры.
