МОДУЛЬНЫЙ ВОЗДУШНЫЙ РАЗЪЕДИНИТЕЛЬ МВ 24кВ ALPAR RNM III SA 24/4/100S 03-759

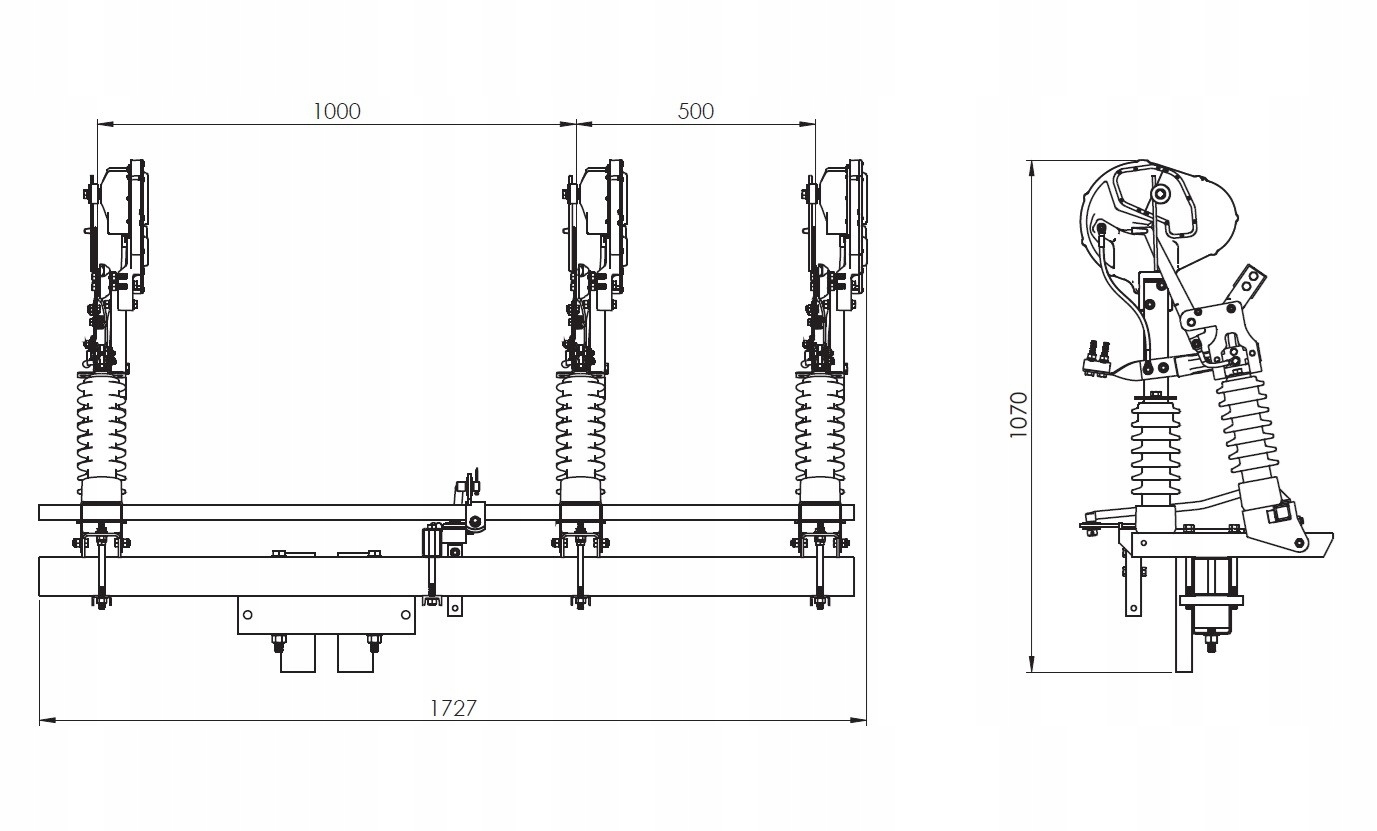

Разъединитель модульный - горизонтальная установка на столбе

Разъединители подвесные типа РНМ (РУНМ) III SA 24/4/100 имеют трехполюсную конструкцию с общей балкой и общим для всех полюсов приводом. Каждый полюс разъединителя построен на двух опорных изоляторах. Один изолятор прикреплен к неподвижному основанию, а другой – к подвижной кассете, установленной на подшипниках. Такая конструкция обеспечивает одновременное закрытие и открытие всех полюсов. Модульная конструкция разъединителей РНМ (РУНМ) III SA 24/4/100 позволяет самостоятельно устанавливать полюса друг относительно друга, сохраняя при этом минимальные, безопасные расстояния. Эти выключатели могут быть установлены сверху (над опорными проводами) и на опоре опоры в горизонтальном положении.

В случае установки на вершине опоры тип конструкции, к которой подключается разъем необходимо учитывать (см. Буклет 4: Крепление соединителей на воздушных линиях среднего напряжения). При установке модульного разъединителя (выключателя-заземлителя) на опору опоры следует учитывать верхний диаметр раскрученного столба.

Модульные разъединители версии S построены на силиконовых изоляторах.

Токовый путь каждого полюса состоит из главных контактов и камеры гашения. Эти элементы монтируются на кассетах специального профиля, размещаемых непосредственно на опорных изоляторах. Основной путь тока состоит из плоского неподвижного контакта и двух профилированных контактов, скрученных между собой. Подвижные контакты пути тока имеют форму, обеспечивающую беспрепятственное самонаведение и большую контактную поверхность. Кроме того, монтаж подвижных контактов имеет технический зазор, благодаря чему поверхность контакта подвижных контактов с неподвижным контактом (или контактом заземлителя) является оптимальной.

В стандартной комплектации главные контакты изготавливаются из медного плоского прутка, защищенного от коррозии лужением или серебрением. Каждый подвижный полюс разъединителя стандартно оснащен подвижным шарниром с токовой клеммой сечением 16-120 мм². Соединение предназначено для предотвращения разрыва кабеля или шнура питания. Все соединительные элементы (винты, гайки) цепи постоянного и вспомогательного тока изготовлены из нержавеющей стали.

Камера пожаротушения изготовлена ​​из специального материала, устойчивого к воздействию электрической дуги и УФ-лучей. Внутри и снаружи камеры используется специальный механизм для разъединения и соединения вспомогательных контактов, предназначенных для гашения электрической дуги при отключении линии под нагрузкой.

Для обеспечения оптимального пути протекания тока клеммы подключения подключаются к главным контактам и вспомогательным через медные гибкие соединители. Клеммы подключения допускают монтаж кабеля или провода сечением до 120 мм². Основная балка и несущие элементы стрелочных переводов изготовлены из замкнутых профилей и холодногнутых профилей. Каждый подвижный элемент балки оснащен подшипником скольжения, изготовленным из драгоценных металлов или материала, устойчивого к истиранию и ультрафиолетовому излучению. Такое решение гарантирует безотказную работу выключателя в течение многих лет.

Защиту от коррозии обеспечивает цинковое покрытие, выполненное методом погружения в соответствии со стандартом: PN-EN ISO 1461:2011/P.

Управление выключателем-разъединителем РНМ... осуществляется с помощью ручного привода НРА или моторного привода НЭА. Управление выключателем-разъединителем и заземлителем РУНМ... возможно только с помощью ручного привода НРАу. Приводы в комплект не входят.

Модульные выключатели-разъединители могут управляться возвратно-поступательным приводом типа НРМА(у). Подробности подключения и эксплуатации приведены в разделе 4 каталога ручных приводов НРМА, НРМАу.
