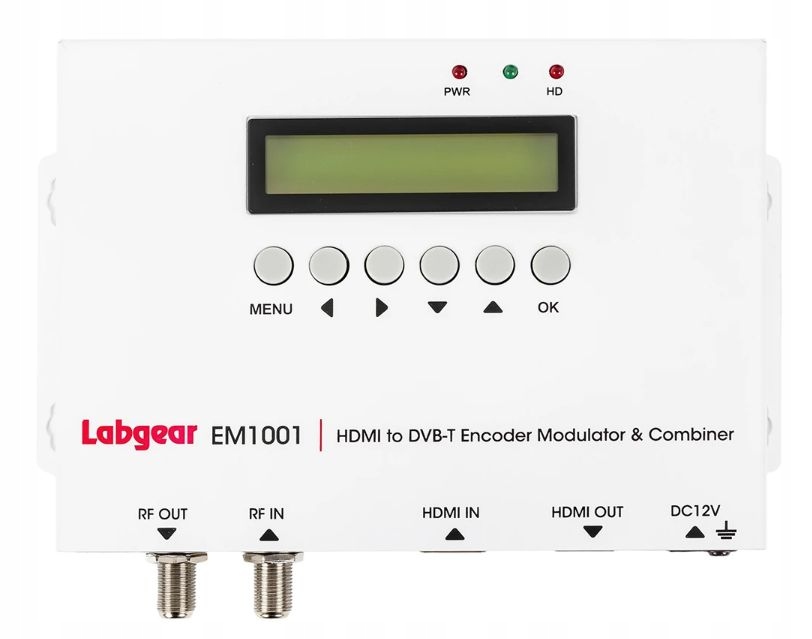

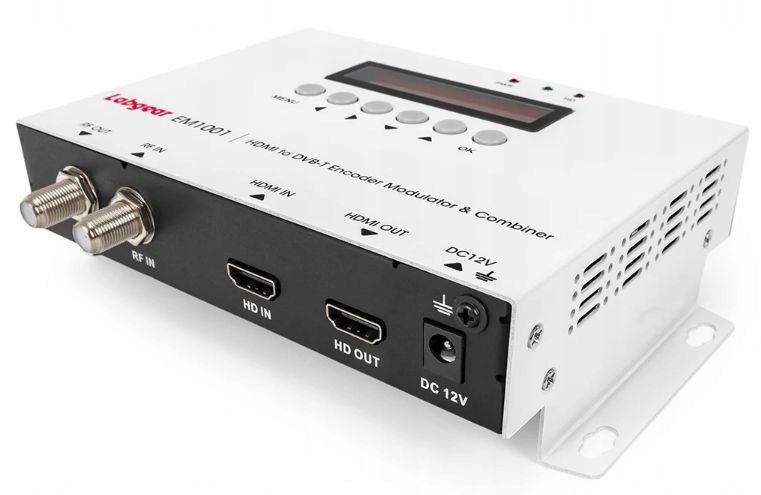

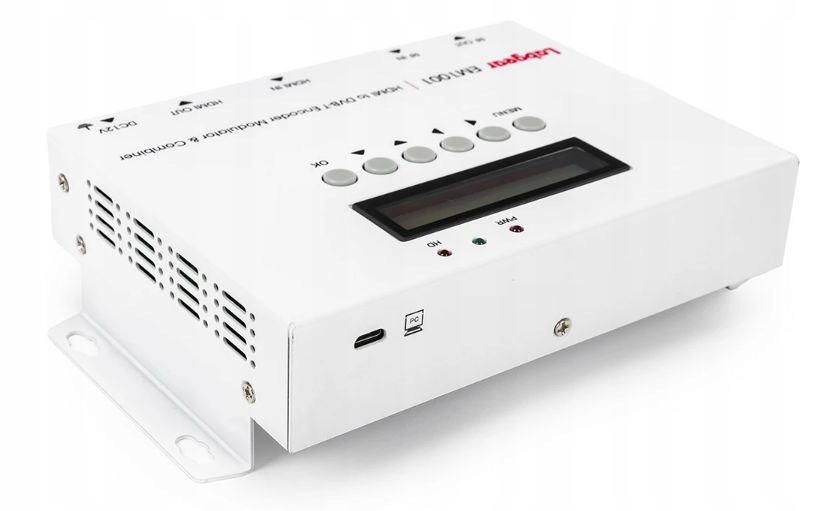

Цифровой модулятор HDMI в DVB-T

Цифровой модулятор сигнала HDMI в сигнал DVB-T COFDM. Он работает от любого источника аудио/видео с выходом HDMI (спутниковые ресиверы и сигналы цифрового наземного телевидения, камеры, компьютеры, игровые консоли, DVD-плееры, видеорегистраторы, Blue-Ray и многие другие), преобразуя его в сигнал DVB-T Full HD 1080p с выбором выходного канала VHF или UHF. Обеспечивает отличную производительность и качество выходного сигнала.

Основные функции:

• Добавляет больше каналов в любую телевизионную систему - с помощью петли HDMI
• Может объединять сигнал от источника HDMI с сигналом от телевизионной антенны (встроенный сквозной вход/выход наземного сигнала)
• Сохраняет качество HD до 1080p
• Вы можете дать новому каналу имя, которое будет видно на экранах телевизоров, приставок...
• Большое предложение HD-каналов для приложений, связанных с развлечениями, информацией или безопасностью.

Вход сигнала RF IN позволяет подключить наземную антенну и суммировать сигналы цифрового наземного телевидения и сигнал HDMI в распределительную сеть.

Прибор представляет собой одноканальный модулятор. Это значит, что к нему можно подключить один источник сигнала и модулировать егов виде цифрового мультиплекса DVB-T.

Источниками сигнала могут быть: медиаплееры, цифровые видеорегистраторы, проигрыватели DVD/Blu-ray, компьютеры и декодеры STB. Таким образом, модулятор можно использовать для распространения контента высочайшего качества в стандарте DVB-T MPEG-4 по коаксиальному кабелю в телевизионных установках и установках промышленного мониторинга.

Применение HDMI модулятора:

Больницы

• ТВ для пациентов
• трансляция из операционных
• обучение студентов
• мониторинг
• реклама

Магазины и галереи

• каналы рекламная
• реклама

Корпоративное телевидение

• корпоративные телеканалы
• видеоконференции
• образование

Школы и вузы

• трансляции уроков и лекций
• университетское телевидение
• каналы новости
• трансляция из ПК

Спорт

• ТВ в спортзале
• трансляции спортивных событий в высоком разрешении
• реклама

Спецификация:

• DVB-T
• Стандарт DVB-T: COFDM
• Созвездие: 64QAM
• Пропускная способность: 8 МГц
• Несущие: 8k
• Защитный интервал: 1/32
• Скорость: код 7/8
• MER: 35 дБ
• Диапазон частот: 470–860 МГц, выбор по номеру канала.
• Выходной уровень: 70–100 дБнВ, шаг 1 дБуВ.
• Выходное сопротивление: 75 Ом.
• Питание постоянного тока 12 В, 1,5 А.
• Рабочая температура 0–50°C.
• Размеры. 155x114x33 мм
• Вес 0,5 кг

Секция кодирования

• HDMI-кодер
• Сжатие: H.264 — скорость передачи данных 5–15 Мбит/с
• Версия: HDMI 1.4 (совместим с 1.3)
• Интерфейс: HDMI

Видео

Вход HDMI

• Разрешение 1920x1080 при 60p
• 1920x1080 при разрешении 50p
• 1920x1080@60i
• 1920x1080@50i
• 1280x720@60p
• 1280x720@50p

Вывод HDMI

• 1920x1080@50p/1920x1080@60p
• 1920x1080@50i /1920x1080@60i
• 1280x720@50p/1280x720@60p
• Соотношение сторон 4:3 16:9
• Скорость передачи данных 5–15 Мбит/с.

Аудио

• Сжатие AAC-LC / MPEG1-L2 – скорость передачи данных 128–320 Кбит/с.
• Тестовая скорость 32 кГц/44,1 кГц/48 кГц
• Скорость передачи данных 64/128/192/256/320 кб

Пример схемы подключения

В комплекте

• Цифровой модулятор HDMI EM1001 в DVB-T
• Адаптер переменного тока
• Шпильки и винты для установки
• Упаковка
