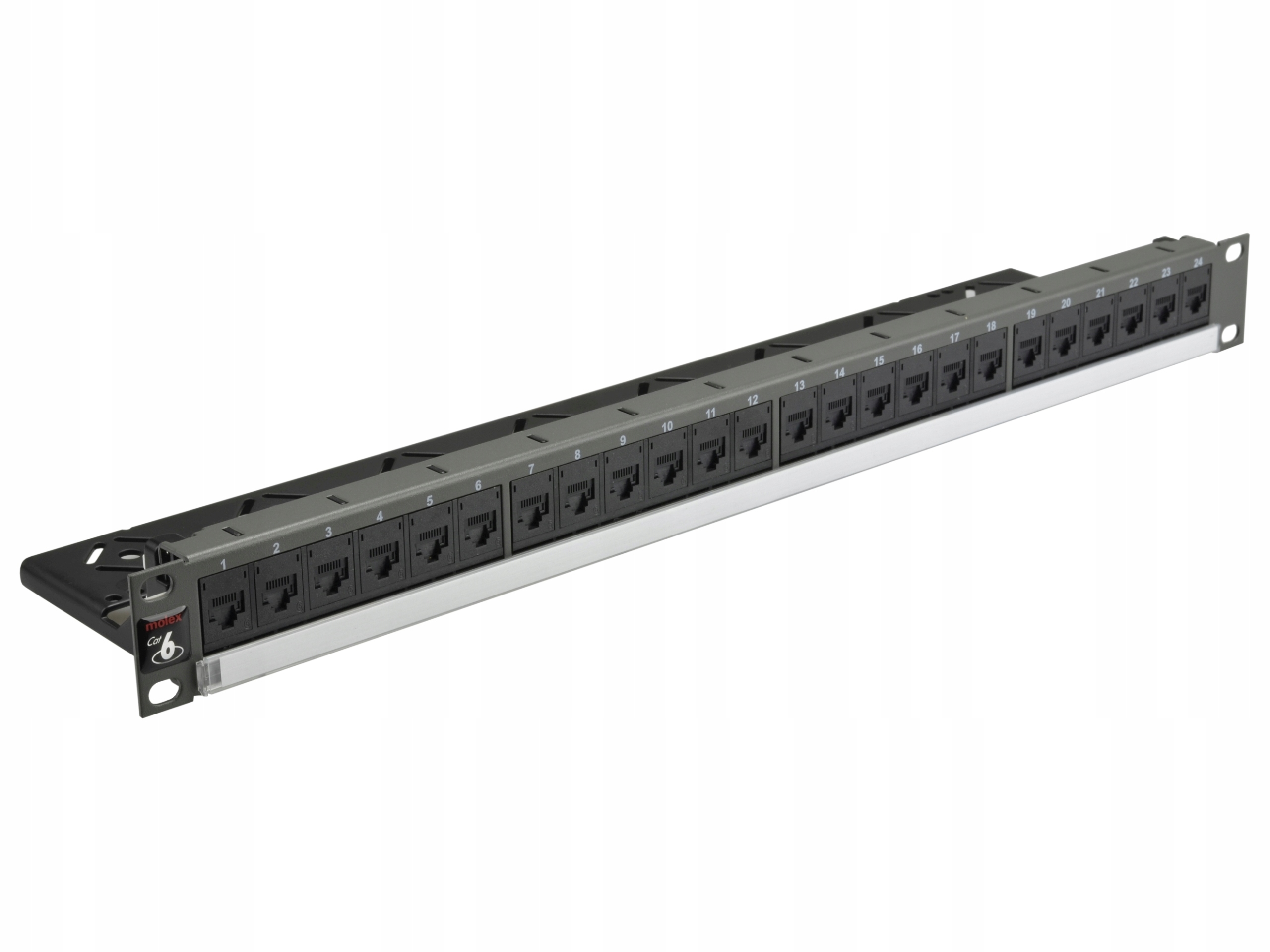

Патчпанель Molex 19" 1U UTP 6 24x полка DataGate

Патчпанель cat.6 19" 24p UTP 1U графит DG+ Molex

Код производителя: PID-00141

Экранированная патч-панель PowerCat 6 является ключевым компонентом системы PowerCat 6 от Molex Premise Networks.

Патч-панели PowerCat 6 занимают особенно важное место в линейке Molex Premise Networks. Этот продукт используется в приложениях для каналов и каналов Gigabit Ethernet. Он полностью соответствует (даже на уровне компонентов) стандартам, определяющим требования для категории 6. > что подтверждено сертификатом, выданным ЭТЛ СЕМКО. Контакты разъема KATT IDC (IDC – Insulation Displacement Connector) в отличие от других имеющихся конструкций имеют V-образную форму с гибкими кронштейнами, благодаря этому при соединении жил кабеля. , контакты лишь слегка прогибаются, что сводит к минимуму усталость материала, тем самым увеличивая длину и тем самым значительно продлевая срок службы изделия. Специально подобранная форма корпуса разъема с прорезями облегчает процесс установки, позволяя прокладывать проводники самостоятельно. в соответствующие пазы разъема, а усиливающий колпачок полностью защищает жилы кабеля от выдергивания.

Система двойной цветовой маркировки позволяет конфигурировать кабели в последовательности 568A или 568B. Благодаря правильному подбору материала и форме контактов розетки RJ-45 панели полностью устойчивы к вставке вилок RJ-11 и RJ12.

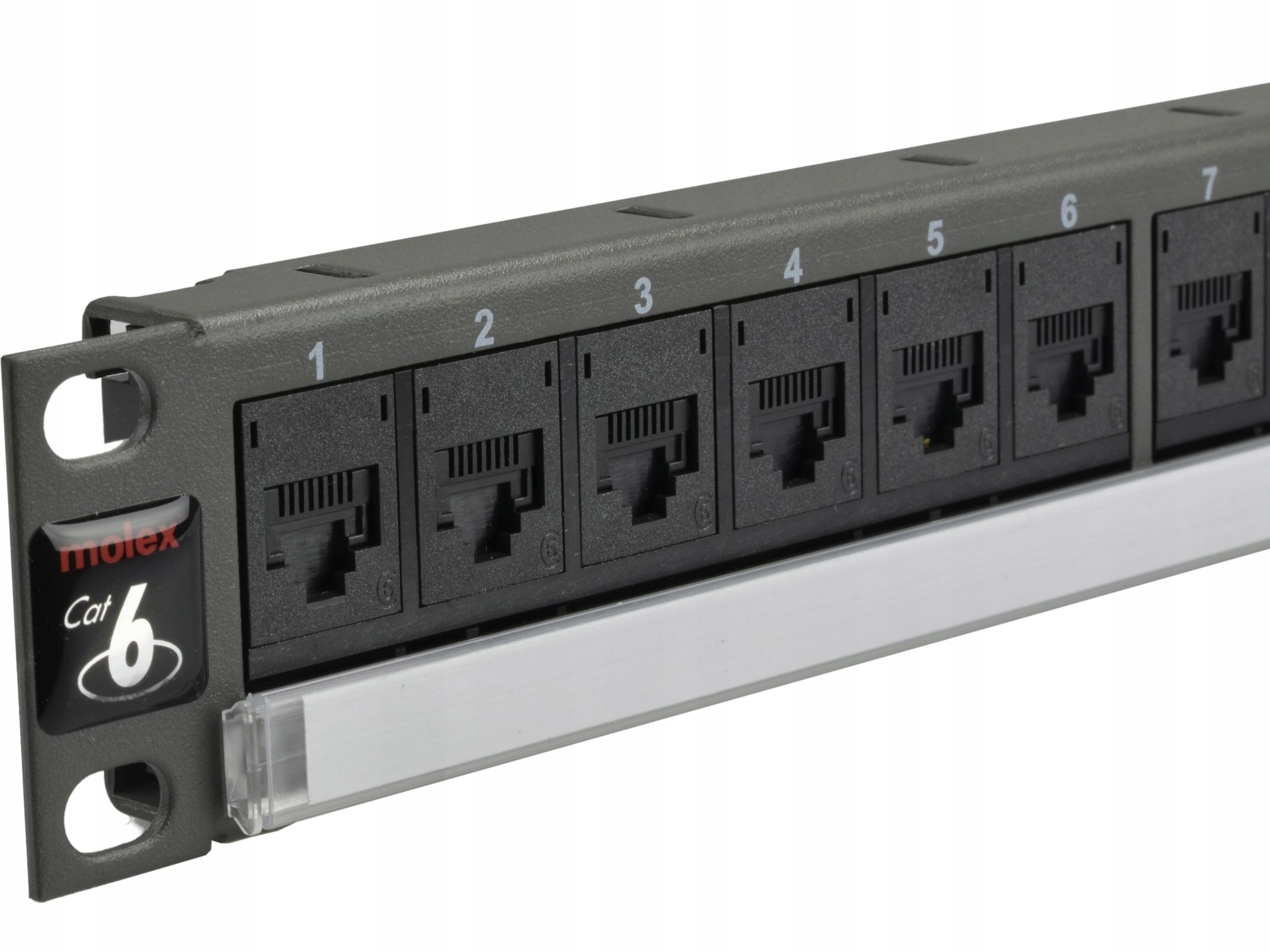

Каждый порт оснащен индивидуальной автоматической пылезащитой. крышка , которая не только защищает салон от грязи, но и служит индикатором правильного подключения кабеля. Это связано с пружинным механизмом, который выталкивает шторку при каждом отсоединении патч-корда. При неправильном подключении вилки сила упругости этого механизма вызывает ее отклонение, что исключает ложные соединения, которые не обеспечивают передачу, но затрудняют поиск места потенциального повреждения. Кроме того, подвижная заслонка благодаря своей особой форме очищает все контакты разъема каждый раз при подключении/отключении патч-кабеля, сводя потенциальные работы по техническому обслуживанию к абсолютному минимуму.

Панели PowerCat 6 позволяют индивидуальную маркировку отдельных модулей благодаря специальным описательным накладкам, доступным в нескольких цветах. Благодаря специальной конструкции возможна замена одного порта.

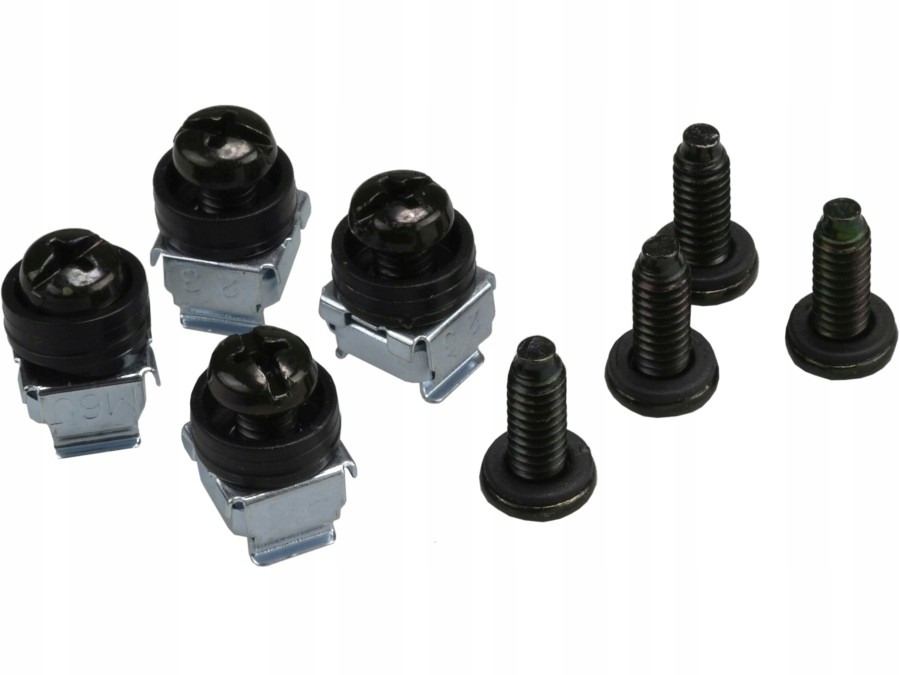

Панели предлагаются в комплектах, включающих полку для организации входящих кабельных трасс, прозрачные крышки для маркировки портов, набор крепежных винтов и инструкцию по установке. .

Особенности и преимущества:

• Панель оснащена 24 портами (1U).

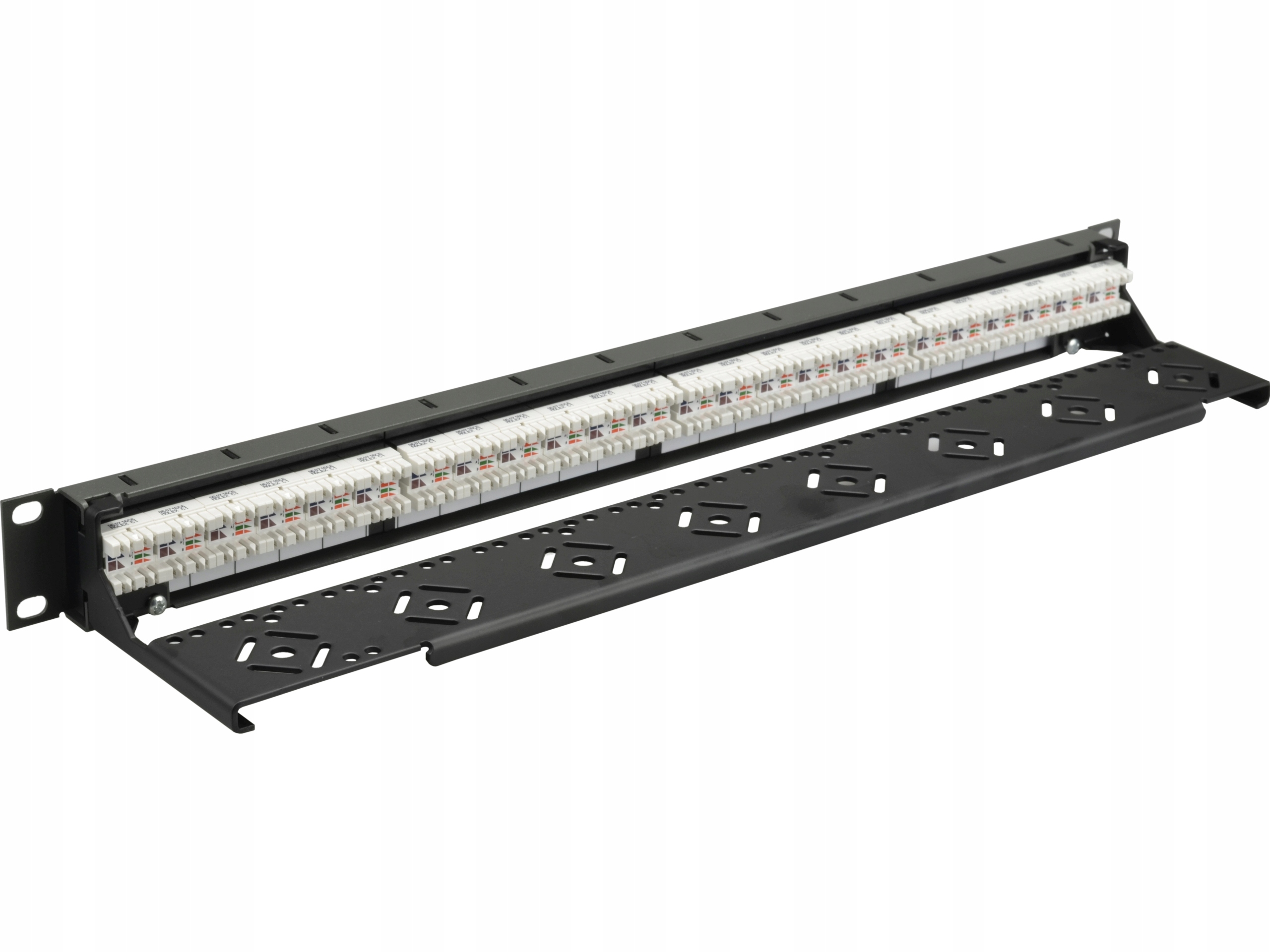

• Съемная полка для прокладки кабелей.
• Запатентованные IDC-разъемы буквенной формы. V, изгибающийся после заделки, что предотвращает усталость металла.
• При использовании в канале передачи на базе продуктов PowerCat 6 соответствует требованиям категории 6.
• Отвечает требованиям Европейской Директива Союза RoHS о неприменении при производстве веществ, вредных для здоровья.

Технические данные:

• Размеры [мм]: 483x44x98
• Вес [г]: 530
• Материал: Холоднокатаный стальной лист толщиной 1,5 мм
• Лакокрасочное покрытие: Графитное порошковое покрытие

Гнездо

• Материал корпуса: UL94V0
• Долговечность: > 750 циклов
• Материал контакта: медный сплав
• Покрытие контактов: Золото 1,27 мкм на никеле 2,50 мкм
• Усилие зажима: >100 г
• Усилие разъединения: >6,8 кг

Разъем IDC

• Материал корпуса: UL94V0
• Долговечность: > 200 циклов
• Материал контактов: медный сплав
• Контактное покрытие: Матовое оловянное покрытие.
• Провода: 24–22 AWG.

Электрические параметры:

• Сопротивление: ≤ 20 мОм
• Допуск сопротивления: ≤ 2,5 мОм.
• Сопротивление изоляции: ≥ 100 МОм.

Параметры передачи:

• Вносимые потери. [1–250 МГц] ≤ 0,2·√f дБ
• NEXT[1–250 МГц] ≥ 54–20·log(f/100) дБ
• FEXT[1–250 МГц] ≥ 43,1–20·log(f/100) дБ
• RL[1=f<50 МГц] 30 ≥
• RL[50=f=250 МГц] ≥ 24-20·log( f/100) дБ
• LCL[1–250 МГц] ≥ 28–20·log(f/100) дБ

Соответствие стандартам:

• TIA/EIA-568-B.2-1,
• ANSI/TIA-568-C.2,
• FCB, подраздел F 68.5,
• ISO 60603-7,
• ISO 11801:2002,
• EN50173:2007,
• FCC 68.
