Монітор стану батареї Victron Energy BMV-712

✅ Victron Energy — SMART Bluetooth-монитор батареи BMV-712

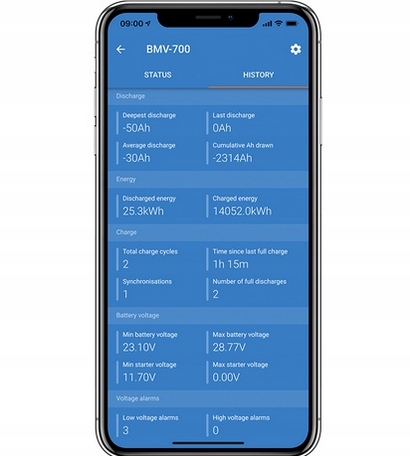

Благодаря встроенному Bluetooth-соединению BMV Smart готов к эпохе Интернета вещей (IoT). Поскольку большинство других устройств Victron Energy также оснащены Bluetooth, беспроводное соединение между ними упрощает установку системы и максимально повышает ее эффективность.

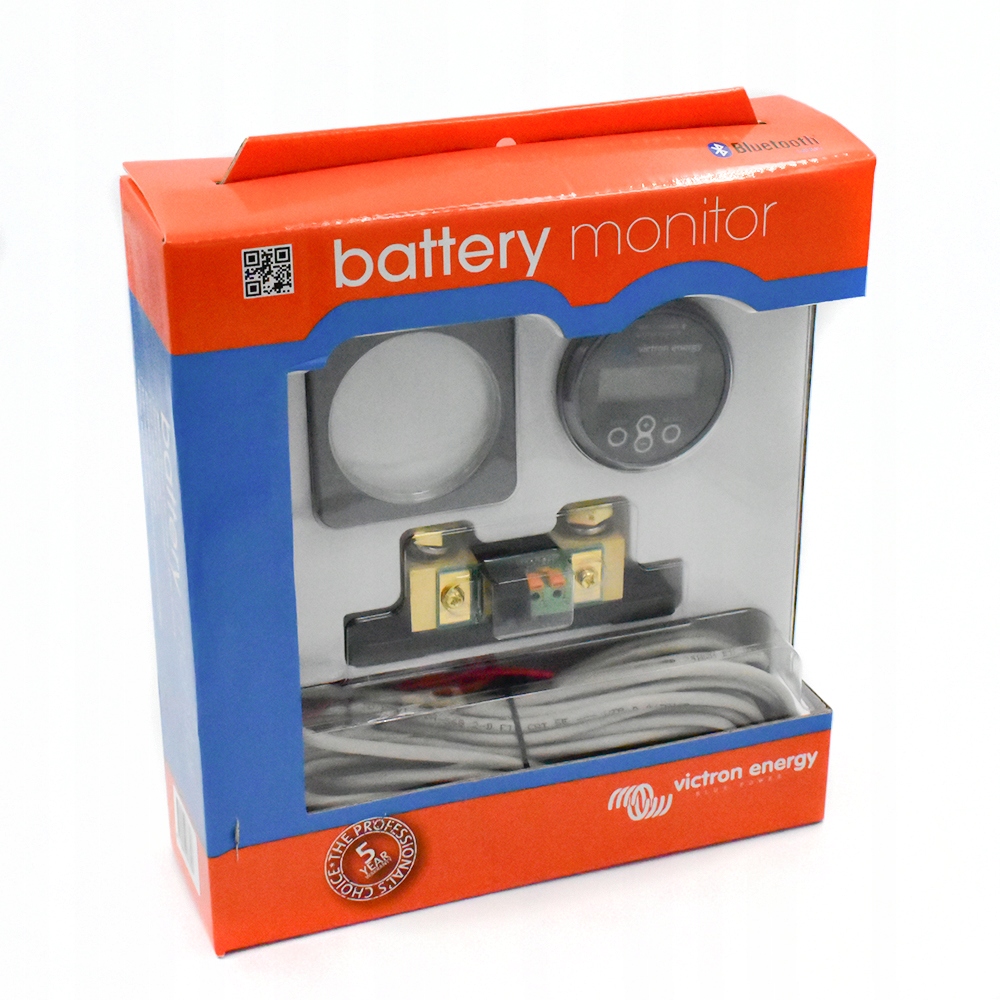

Включено

• ? BMV-712 Smart Bluetooth
• ? Кабель RJ11 6p, 10 метров
• ? 1 шнур питания
• ? шунт 500А, 50мВ
• ? монтажная рама
• ? картонная упаковка
• ?Инструкция на польском языке

✅ Как работает монитор BMV?

Основная функция монитора BMV — постоянное отслеживание и индикация состояния заряда аккумулятора, в частности, предотвращение неожиданного полного разряда аккумулятора. Монитор BMV непрерывно измеряет ток, протекающий в него и из батареи. Интегрирование этого тока за заданный интервал времени (что, если бы ток был постоянной величиной в амперах в течение заданного интервала времени, было бы умножением значения этого тока на время) дает чистые добавленные или отнятые ампер-часы Ач.< /п>

Например: ток разряда 10 А за 2 часа отнимет у аккумулятора 10 х 2 = 20 Ач. Дело несколько осложняется тем, что полезная емкость аккумулятора зависит от скорости его разряда и, в несколько меньшей степени, от температуры. Дело осложняется еще и тем, что при зарядке аккумулятора в него «закачивается» больше Ач-энергии, чем можно восстановить при следующем разряде. Другими словами: эффективность зарядки составляет менее 100%.

✅ Зачем мне следить за зарядом батареи?

Батареи имеют множество применений, и в основном они используются для хранения энергии для последующего использования. Как проверить, сколько энергии хранится в аккумуляторе? Просто посмотреть на батарею недостаточно. Срок службы аккумулятора зависит от многих факторов.

Срок службы сокращается из-за недостаточной зарядки, перезарядки, слишком глубокой разрядки, чрезмерного зарядного или разрядного тока, а также высокой температуры окружающей среды. Проверяя аккумулятор с помощью технологичного монитора, пользователь получает важную обратную связь, благодаря которой он может – при необходимости – принять превентивные меры. Эффект заключается в продлении срока службы аккумуляторов, благодаря чему затраты на приобретение БМВ быстро окупаются.

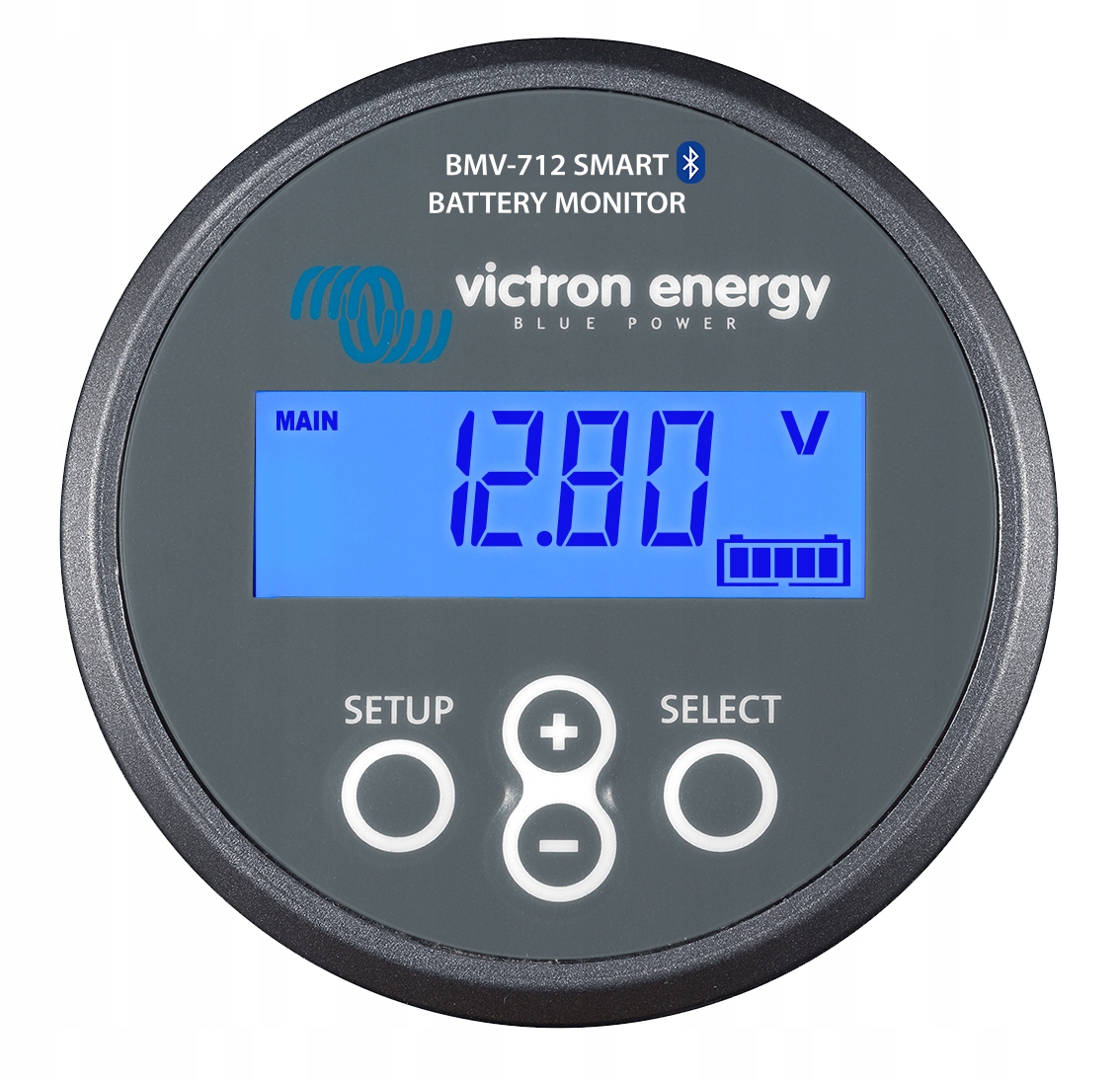

✅ В обычном режиме работы монитор BMV показывает обзор важных параметров.

• Напряжение аккумулятора
• Напряжение вторичного/дополнительного аккумулятора
• Текущая мощность
• Мощность
• Потребление в ампер-часах
• Состояние зарядки
• Время, оставшееся до разрядки
• Температура аккумулятора
• Напряжение верхней части аккумуляторного блока
• Напряжение нижней части аккумуляторного блока
• Напряжение нижней части аккумуляторного блока li>
• Отклонение центральной точки аккумуляторного блока
• Отклонение напряжения центральной точки аккумуляторного блока

✅ Особенности четырех моделей мониторов BMV

• Полный контроль одного аккумулятора.
• Базовый контроль дополнительного аккумулятора.
• Контроль температуры аккумулятора.
• Контроль центрального напряжения аккумулятора.
• Могут использоваться различные шунты.
• Автоматическое определение номинального напряжения батареи.
• Подходит для использования в системах высокого напряжения.
• Ряд вариантов интерфейса.
>

➡️ BMV-712 спроектирован так, чтобы минимизировать энергопотребление. Реле сигнализации является бистабильным, и потребление тока остается низким независимо от положения реле.

Помимо полного контроля системы основной батареи, мониторы BMV-702 и -712 имеют второй измерительный вход. Когда этот вспомогательный вход включен, он имеет три настраиваемых параметра, как описано ниже

• Измерение дополнительного напряжения аккумулятора
• Измерение температуры аккумулятора

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Диапазон напряжения питания (BMV-712) 6,5…70 В постоянного тока
• При питании реле 1 мА (бистабильное реле) @Vin = 24 В постоянного тока 0,8 мА
• Когда питание реле составляет 0,8 мА (бистабильное реле)
• Номинал предохранителя на плюсовом кабеле 1 А, 20 х 5 мм
• Диапазон входного тока (с шунтом) -500...+500 А
• Диапазон рабочих температур -20...+50 °С
• Разрешение считывания: Напряжение (0...100 В) ±0,01 В Напряжение (100...385 В) ) ±0,1 В Ток (0...10 А) ±0,01 А Ток (10...500 А) ±0,1 А Ток (500...9999 А) ±1 А Ампер-часы (0...100 Ач) ) ±0,1 Ач Ампер-часы (100 ... 9999 Ач) ±1 Ач Состояние заряда (0 ... 100 %) ±0,1 % Время разрядки (0 ... 1 ч ) ±0,1 ч Время разрядки ( 1...240 ч) ±1 ч Температура ±1 °C/°F Мощность (-100...1 кВт) ±1 Вт Мощность (-100...1 кВт) ±1 кВт
• Точность измерения напряжения ±0,3%
• Точность измерения тока ±0,4%

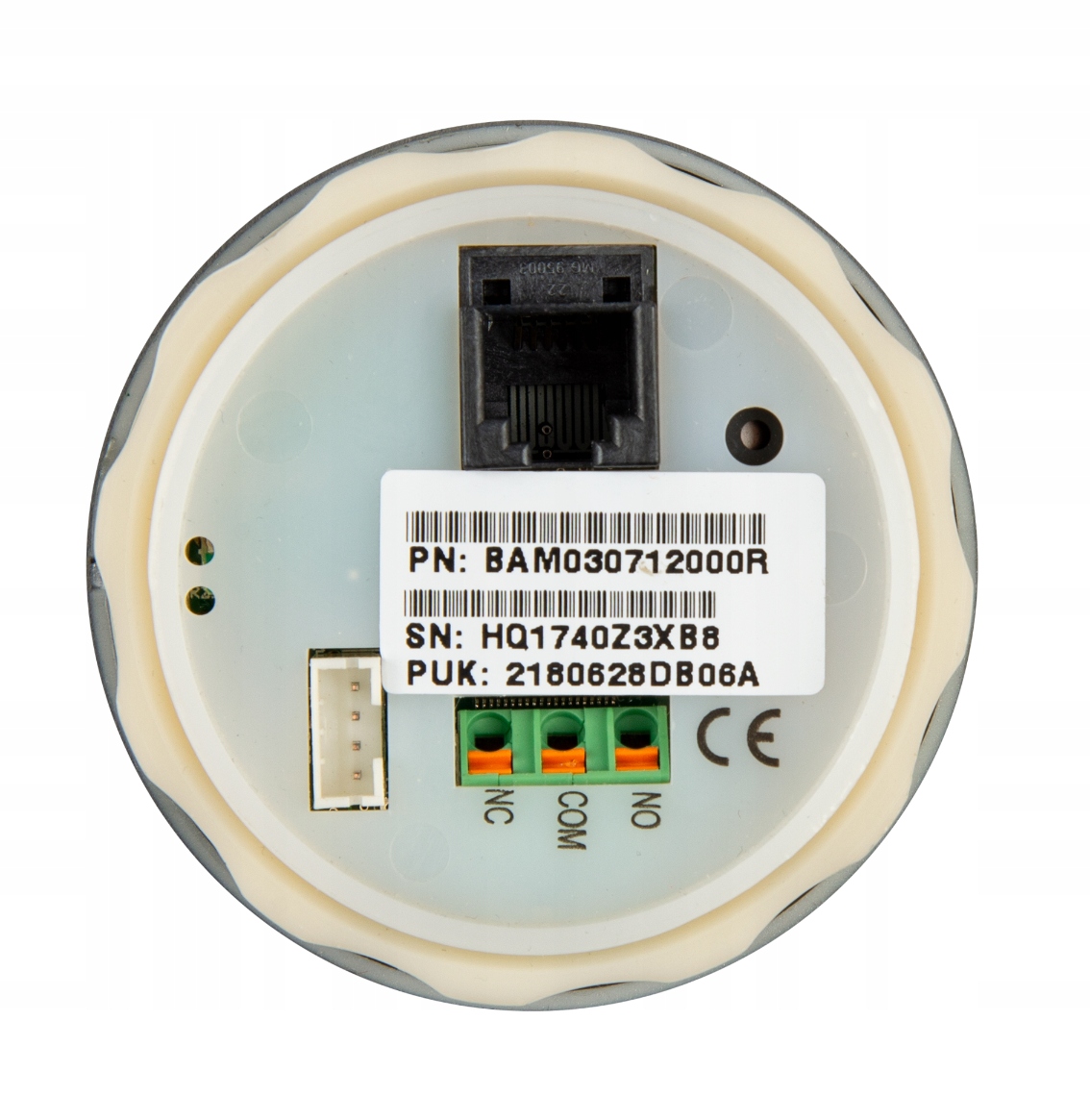

• Безпотенциальный контакт: настраиваемый режим, режим по умолчанию, разомкнутый, номинальное значение от 1 А до 30 В постоянного тока, от 0,2 А до 70 В постоянного тока, 1А до макс. 50 В переменного тока.
• Размеры: передняя панель 69 x 69 мм, диаметр корпуса 52 мм. Общая глубина 31 мм.
• Вес нетто: BMV 70 г, конденсатор 315 г.
• Материал: АБС-пластик. Корпус: полиэстер. Наклейка.
