МОНО-УСИЛИТЕЛЬ 20 Вт LM1875T, печатная плата
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 161
Оплачивая «МОНО-УСИЛИТЕЛЬ 20 Вт LM1875T, печатная плата», вы можете быть уверены, что данное изделие из каталога «Монтажные комплекты» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
МОНО УСИЛИТЕЛЬ 20ВТ НА ЧИПЕ LM1875T - НАБОР
Модуль усилителя звука на базе интегральной схемы LM1875T
В КОМПЛЕКТЕ:
печатная плата с маркировкой компонентов
интегральная схема LM1875T
электролитические конденсаторы: 100 мкФ/50 В, 100 мкФ/50 В, 47 мкФ/25 В, 10 мкФ/16 В (опционально)
монолитные конденсаторы: 100 нФ, 100 нФ, 220 нФ, 330 пФ
резисторы: 1R 1 Вт, 0,25 Вт: 10R, 1 кОм, 1К, 22К, 22К, 1М
разъемы: 2pin r=2,54 - входной сигнал, ARK 2pin - выходной сигнал, ARK 3pin - симметричное питание постоянного тока -25В, земля, +25В

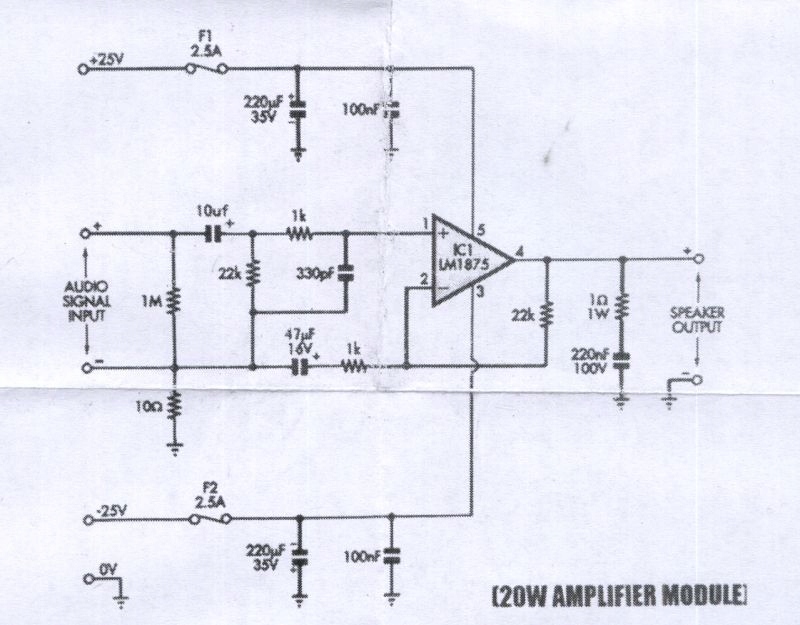

схема
ПАРАМЕТРЫ:
- выходная мощность: 1 блок питания 20 Вт 4–8R +/- 25 В постоянного тока (макс. источник питания 30 Вт 4R +/- 30 В постоянного тока)
- Источник питания: рекомендуется симметричное напряжение постоянного тока +/- 25 В (максимум +/- 30 В).
- Для питания рекомендуется использовать трансформатор соответствующего номинала. модуль. выход по току 230В переменного тока/18В-0-18В - после выпрямления (двухполовинный выпрямитель: мост Греца, конденсаторы, RC-фильтр) получаем +/- 25В постоянного тока.
- диапазон частот: от 14Гц до 100кГц
- гармонические искажения <0,04%
- выходное сопротивление: 4-8Ом
- длина: 47мм
- ширина: 38мм
- высота (с элементами): 12 мм
На интегральной схеме рекомендуется установка радиатора.
Сигнальный вход - несимметричный (2 контакта)
