➡️ Монтажный комплект для крепления подвесных умывальников к массивным или гипсокартонным стенам

➡️ Подходит для крепления подвесных умывальников с пьедесталами или без них

➡️ Несколько точек крепления обеспечивают общую прочность крепление

➡️ Шаблон стальной конструкции с несущей технологией

Инструкции по установке:

Рекомендуемые инструменты для установки:

Электрическая дрель, сверло 6 мм, карандаш,

Отвертка Phillips, спиртовой уровень

Гаечный ключ на 15 мм, рулетка.

Важные примечания:

➡️ Обязательно сверлите отверстия аккуратно, чтобы

винты с потайной головкой вошли в них. прилегать к поверхности пластины.

➡️ Не перетягивайте гайки фланца.

Обучающее видео:

☑️ https://www.youtube.com /watch ?v=JQb_QOWUIiM

☑️ https://www.youtube.com/watch?v=tm215ZZJZUQ

Достаньте из сумки нейлоновые рукава и вставьте их в отверстия раковины. делайте это, чтобы определить для них наилучшее положение.

Иногда центр умывальника находится не в том месте, рукава лучше расположить ближе друг к другу, найти наиболее подходящее положение для умывальника

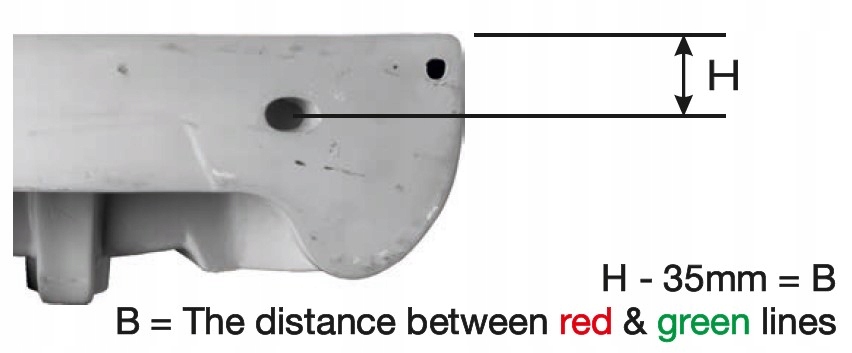

Размер A будет окончательным местом для винтов M10 x 55 мм.

Нарисуйте горизонтальную линию, обозначающую окончательную высоту раковины. (красная линия)

Нарисуйте еще одну горизонтальную линию (зеленую линию) под красной линией в точке B (расстояние, полученное (измерение B) на предыдущем шаге)

Это отмечает вершину плата SinkFix.

Нарисуйте вертикальную линию, перпендикулярную горизонтальным линиям, соответствующим центру раковины.

Совместите отмеченную центральную точку на плате SinkFix, затем отметьте соответствующие отверстия, которые вы будете использовать для крепления доски.

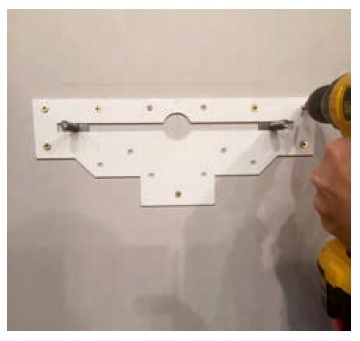

Просверлите и установите SinkFix Board, используя подходящие настенные крепления.

Мы рекомендуем использовать не менее 7 точек крепления для гипсокартона.

При креплении подвесного умывальника к гипсокартону мы рекомендуем использовать не менее 7 точек крепления. порекомендуйте подходящее крепление, такое как Metex Corefix.

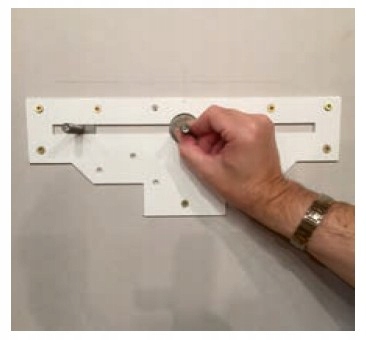

Закрепите свободно, вставьте винты M10 55 мм и вставьте в соответствующие положения (A), как показано выше. Наконец, затяните все винты.

Важно:

Убедитесь, что винты с потайной головкой находятся на одном уровне с поверхностью платы.

Как только доска SinkFIx будет установлена, вы можете приклеить плитки по краям и по краям.

Совет: защищайте винты от клея или затирки.

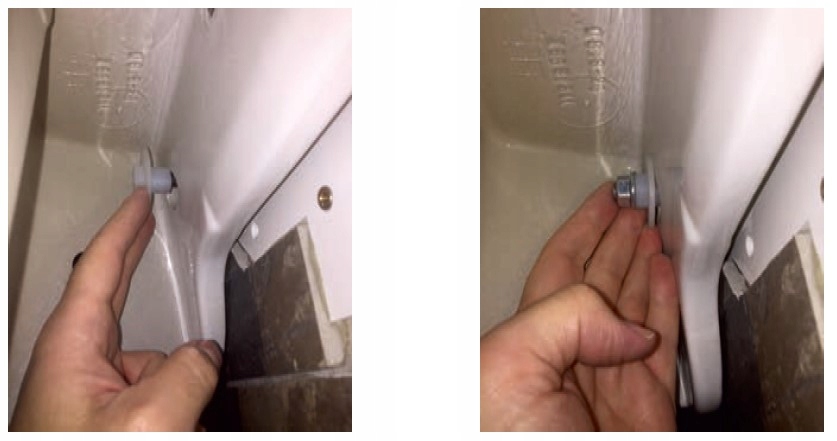

Закрепите раковину на выступающих винтах и ​​вставьте нейлоновые втулки в отверстия под раковиной (показано ниже).

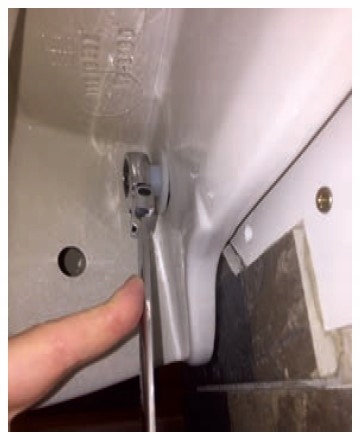

Установите фланцевые гайки и затяните ключом на 15 мм. Не перетягивайте.

Совет:

Нейлоновые втулки имеют люфт, позволяющий регулировать уровень резервуара перед затягиванием.

Поворотом от 0 до 3. вы можете поднять или покинуть каждую страницу

При замене раковины в будущем просто снимите старую раковину, ослабьте винты, отрегулируйте расстояние между ними для новой раковины, а затем снова затяните и установите заново.

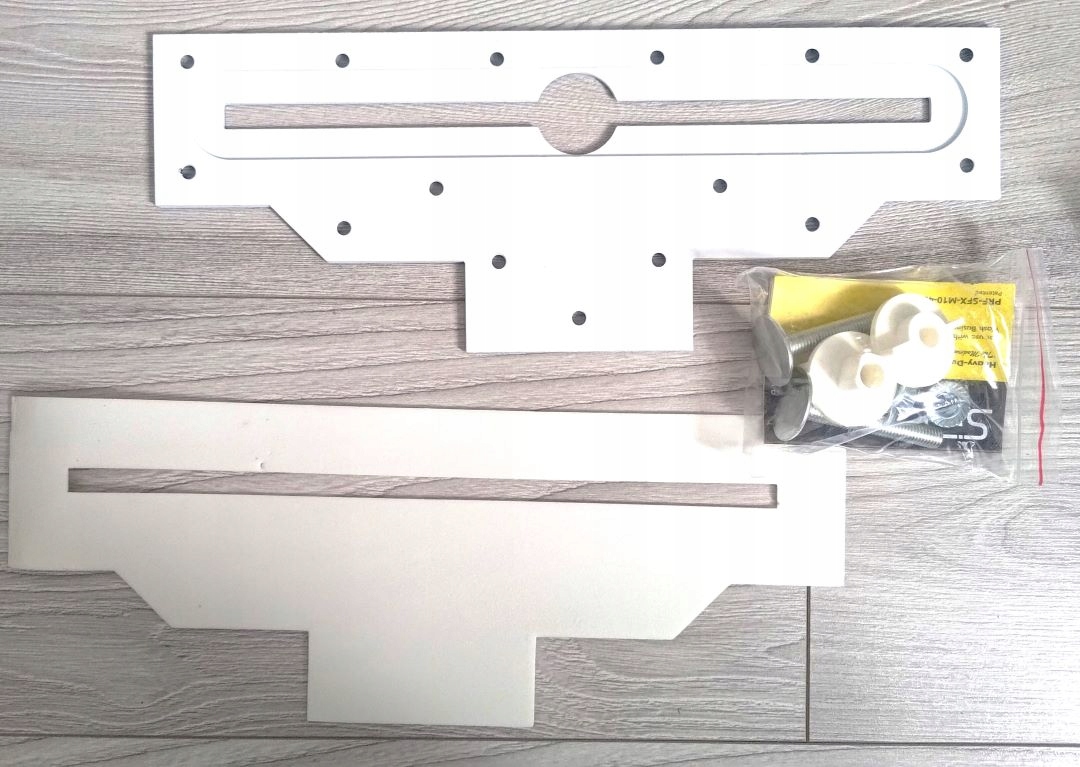

Винты входят в комплект поставки. в упаковке такие:

M10 x 55 мм
