Монтажный профиль, алюминиевая рейка для фотопанелей 40х40 мм - длина 2,07м

Монтажная рейка длиной 2070 мм, позволяющая установить 2 панели шириной до 995 мм . p>

Профиль изготовлен из высококачественного алюминия 6063, T66, что делает его 30 % более прочным, чем стандартные профили из алюминия 6060 PA38. сплав. Изделие устойчиво к погодным условиям, поэтому не потеряет своих свойств в течение многих лет.

Рельс адаптирован для крепления фотоэлектрических панелей с помощью средних и концевых застежек. Зажимы крепятся к верхнему швеллеру направляющей с помощью винтов с внутренним шестигранником М8 и скользящих ключей М8 (с шариком или квадратом).

Нижний швеллер позволяет монтировать профиль на: монтажные адаптеры для винтов с двойной резьбой, потолочные крепления, кронштейны или другие монтажные элементы. Монтаж осуществляется с помощью винтов М10 (с шестигранной или Т-образной головкой) и фланцевых гаек М10.

Технические характеристики:

• Артикул: P4040-207
• Длина: 2070 мм (± 5 мм)
• Размеры сечения: 40 x 40 мм
• Материал: алюминий (марка 6063, Т66, толщина 1,2 мм)
• Вес: 0,80 кг/м
• Верхний канал: для скользящего ключа М8 (квадратного или с шариком)
• Нижний канал: для винта M10 (с шестигранной или Т-образной головкой)

Применение

Правильный монтаж фотоэлектрических панелей на крыше требует использования ряда близко подобранных элементов.

Монтажные элементы фотоэлектрических панелей различаются в зависимости от крыши, на которой они устанавливаются. должны быть установлены. Причем в случае скатных крыш элементы подбираются еще и по типу кровельного покрытия.

Представленный продукт можно использовать для создания следующих монтажных конструкций:

• Для плоской крыши
• Для скатной крыши – металлочерепица, битумная черепица
• Для скатной крыши – керамическая черепица
• Для скатной крыши – односкатная черепица
• Для скатной крыши – листовой металл со стоячим фальцем

Ниже вы найдете компоненты, которые необходимо комплектовать для каждого из упомянутых типов.

Ниже вы найдете компоненты, которые необходимо выполнить для каждого из упомянутых типов.

p>

Все комплектующие есть в наличии на других наших аукционах!

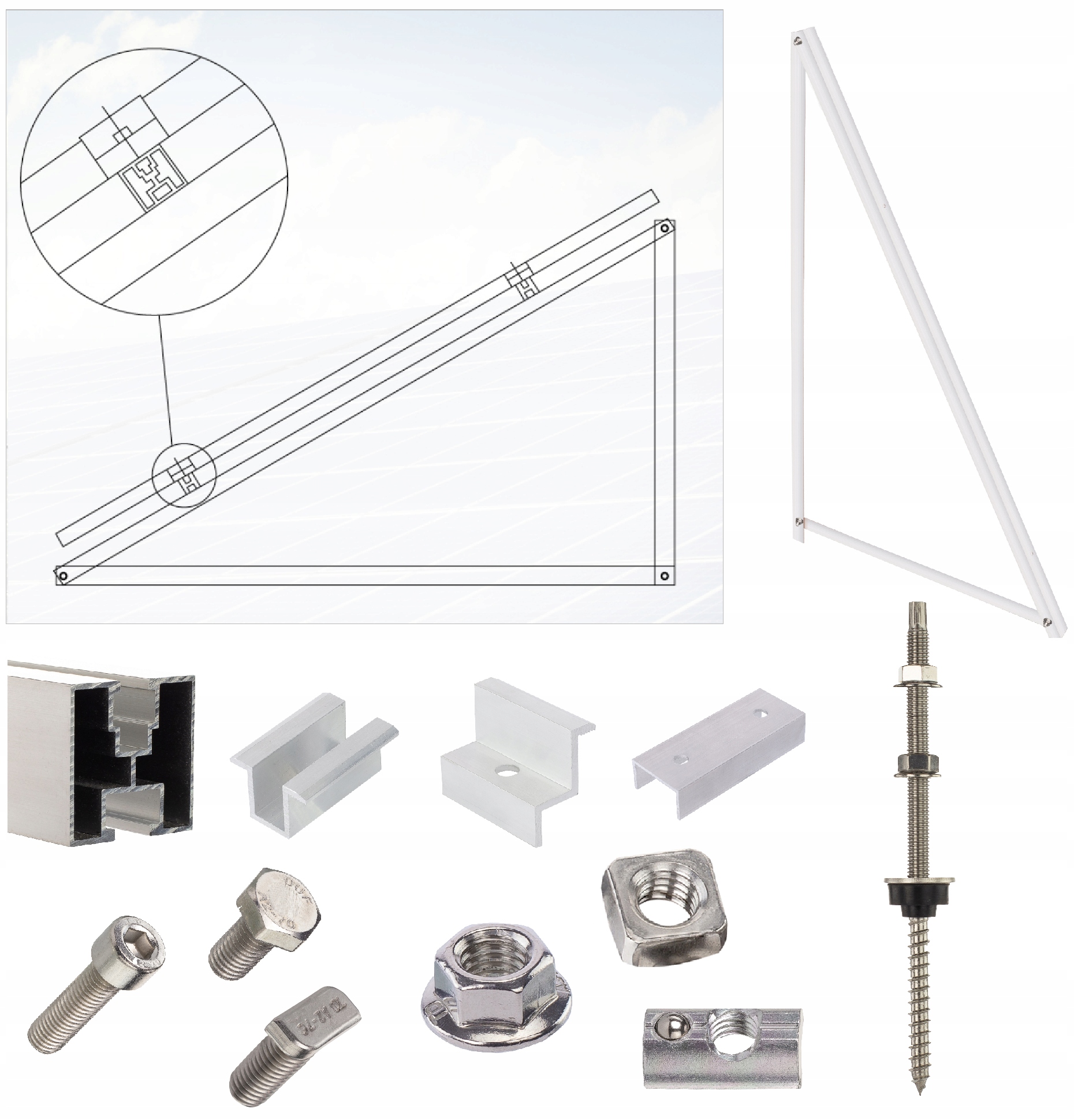

Конструкция плоской крыши

Монтажная конструкция, позволяющая монтировать фотоэлектрические панели на плоской крыше.

Для достижения достаточно высокого выхода электроэнергии фотоэлектрические панели необходимо монтировать под углом относительно крыши. угол падения лучей солнечных. В польских условиях оптимальный угол установки солнечных панелей составляет примерно 30°, что в случае плоских крыш обуславливает необходимость использования специальных несущих конструкций.

При планировании установки фотоэлектрических панелей на плоской крыше, Помимо максимизации выработки электроэнергии, следует учитывать также такие аспекты, как, среди прочего: правильная защита конструкции от порывов ветра, несущая способность крыши, количество панелей.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм).

• Монтажная рейка P4040-207
• Низкий треугольный кронштейн TD-30
• Винт с двойной резьбой DG10-200/250
• Винт с двойной резьбой DG10-200/250
• li>
• Соединитель профиля L-12
• Средний хомут KS-1
• Концевой хомут KK-35
• Болт с шестигранной головкой М10-25 или М10- 25 Т-образный болт
• Гайка с фланцем NK10
• Винт с внутренним шестигранником М8-25
• Квадратный ключ (гайка) WK8 или Подвижная шпонка с шариком WP8
< /ул>

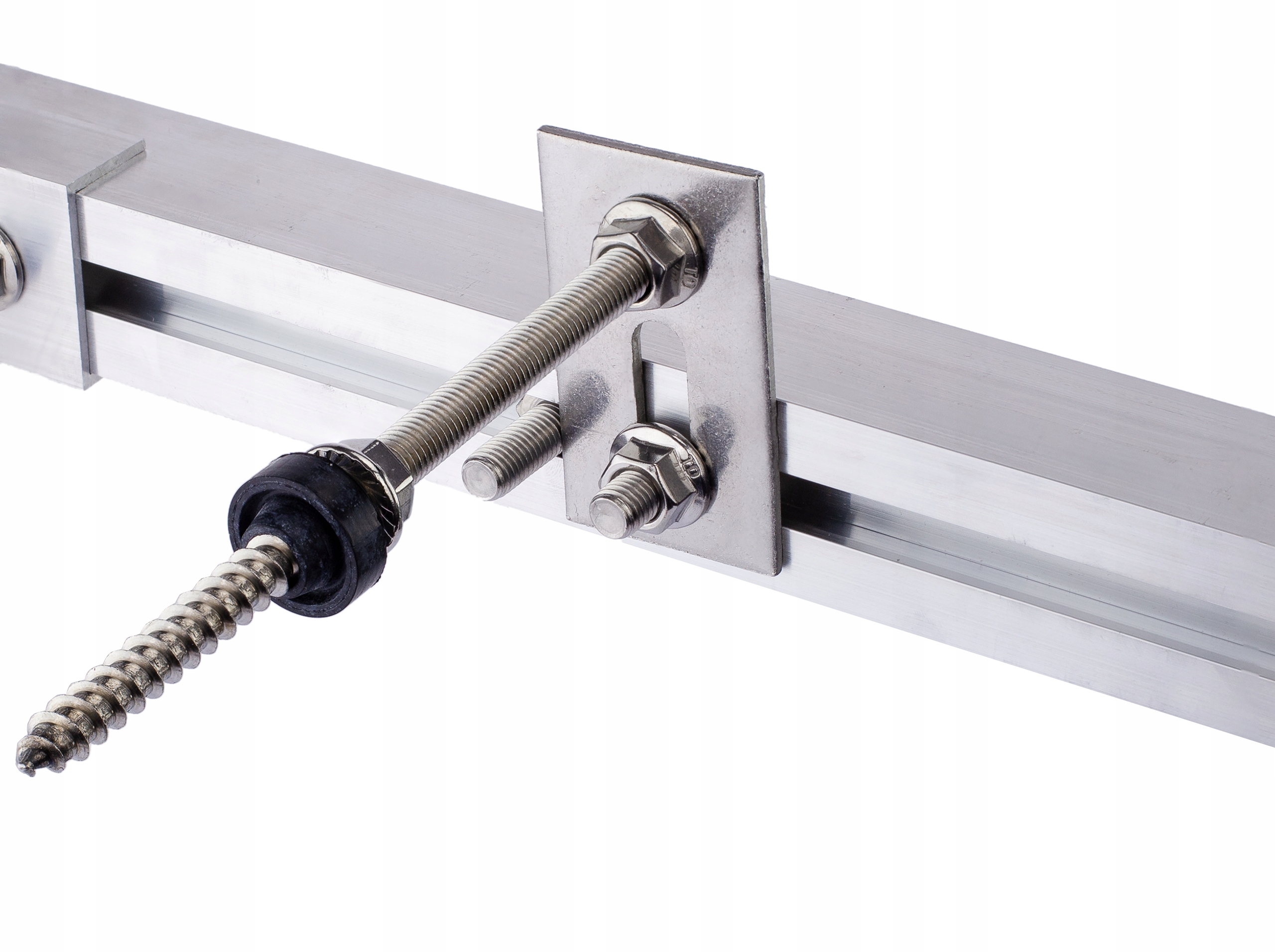

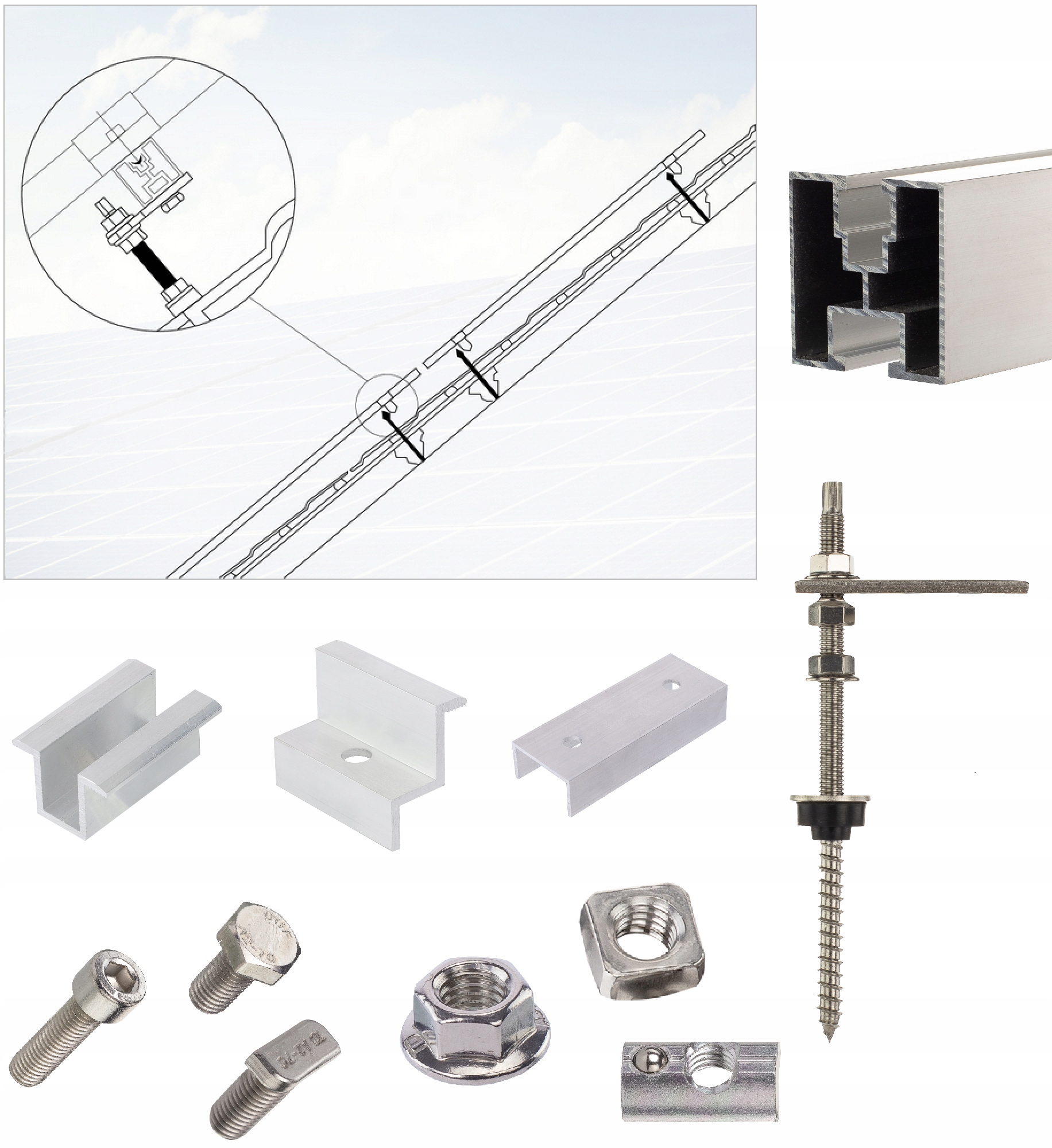

Конструкция для скатной крыши – металлочерепица, битумная черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатной крыше, покрытой металлочерепицей или битумной черепицей.

В помещении В случае монтажа фотоэлектрических панелей на покатой крыше. Из соображений безопасности невозможно установить ячейки под углом, отличным от ската крыши.

Листовая черепица является одним из самых популярных видов кровельного покрытия в Польша. Установка фотоэлектрических панелей на покрытой им покатой крыше не представляет большой проблемы.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм).

• Монтажная рейка P4040-207
• Винт ДГ10-200/250 с двойной резьбой с переходником АМ-1
• Соединитель профиля L-12
• Центральный зажим KS 1
• Концевой зажим KK-35
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
• NK10 фланцевая гайка
• Винт с внутренним шестигранником M8-25
• Квадратный ключ (гайка) WK8 или скользящая шпонка с шариком WP8

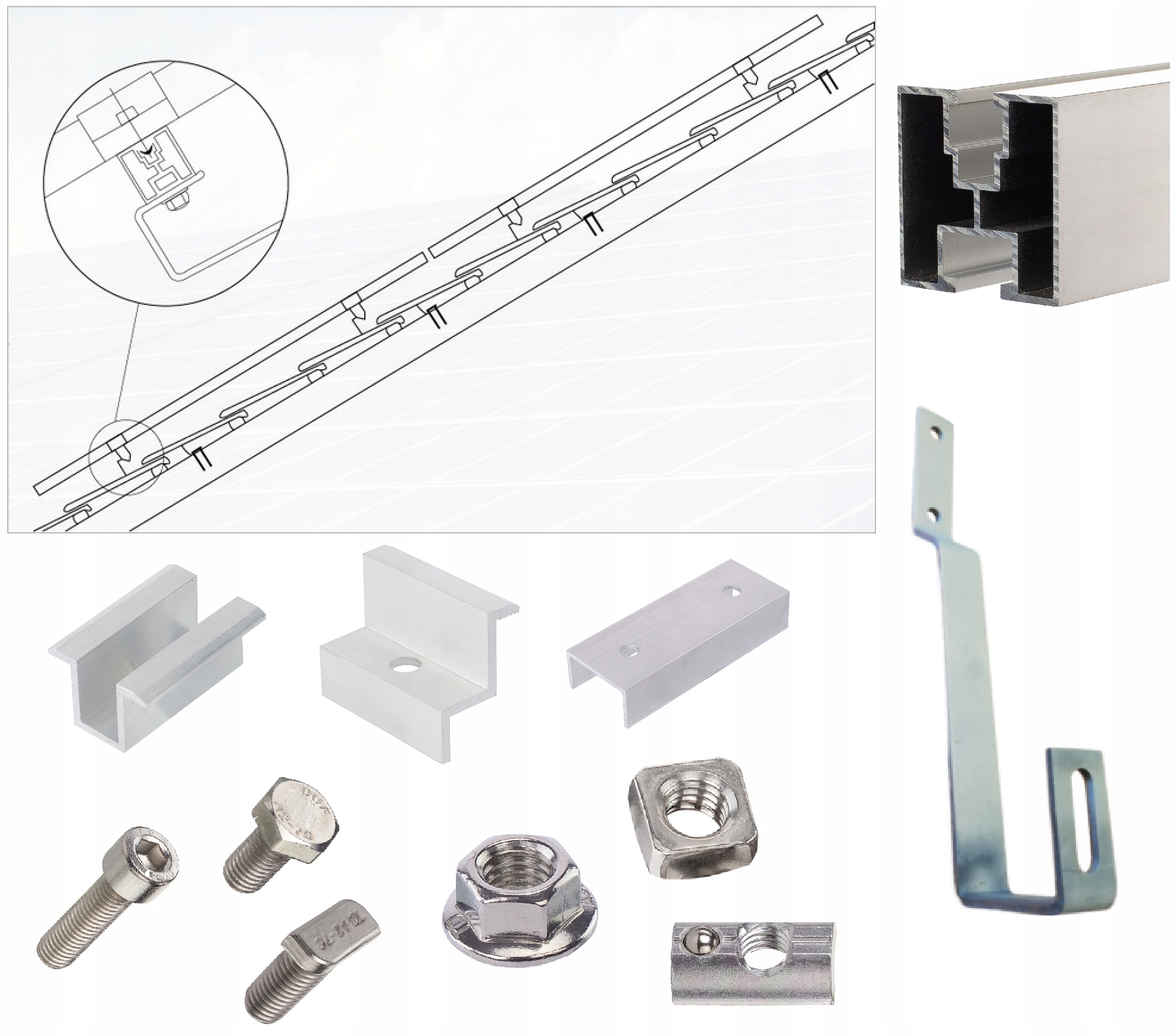

Конструкция для скатной крыши – керамическая черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатную крышу, покрытую керамической черепицей.

В случае монтажа фотоэлектрических панелей на покатая крыша, в целях безопасности нет необходимости устанавливать ячейки под углом, отличным от ската крыши.

Установка фотоэлектрических панелей на крыше, покрытой керамической черепицей, требует использования дополнительный элемент, представляющий собой стандартный держатель черепицы, крепящийся к стропилам крыши. К кронштейнам прикручиваются монтажные профили, к которым в свою очередь крепятся панели.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм) .

• П4040-207 монтажная рейка
• Держатель черепицы T1
• Соединитель профиля L-12
• KS-1 средний зажим
• Концевой зажим КК-35
• Винт с шестигранной головкой М10-25 или Т-образный болт М10-25
• Фланцевая гайка НК10
• Винт с внутренним шестигранником M8-25
• li>
• Квадратный ключ (гайка) WK8 или скользящий ключ с шариком WP8

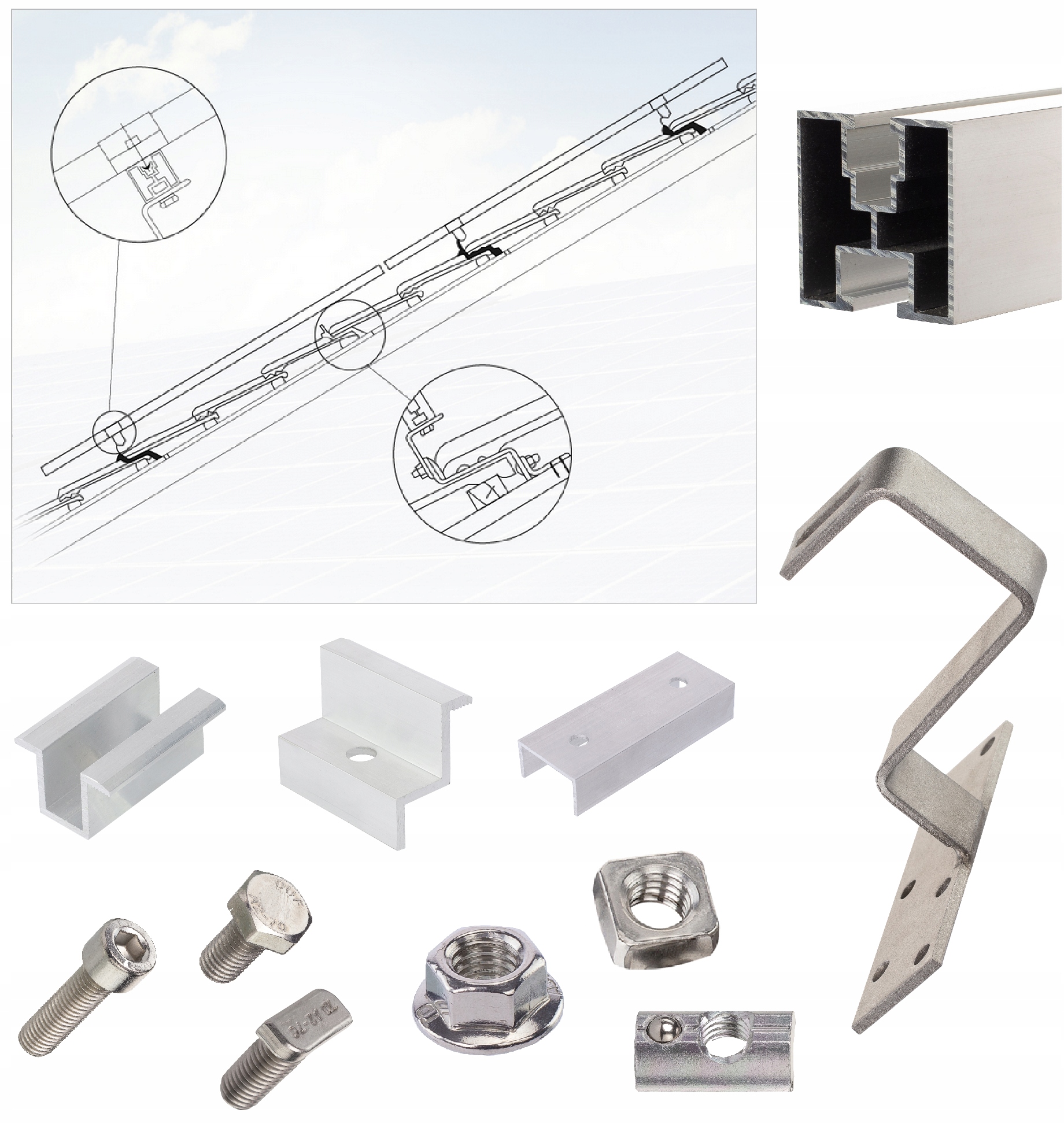

Конструкция для скатной крыши – гладкая черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатную крышу, покрытую простой черепицей.

В случае монтажа фотоэлектрических панелей на покатая крыша, из соображений безопасности нельзя устанавливать ячейки под углом, отличным от ската крыши.

При установке фотоэлектрических панелей на покатую крышу, покрытую простой черепицей, используются дополнительные кронштейны, адаптированные к этому типу кровли. Они крепятся к стропилам крыши после снятия верхнего слоя черепицы, а монтажные рейки крепятся к кронштейнам.

Необходимые элементы монтажной конструкции:

Пример для панель со стандартной высотой рамы (35мм).

• П4040-207 Монтажная планка
• Держатель карпового удилища К1
• Соединитель профиля L-12
• Центральный зажим KS 1.
• Концевой зажим KK-35.
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25.
• >Фланцевая гайка NK10
• Винт с внутренним шестигранником M8-25
• Квадратный ключ (гайка) WK8 или скользящая шпонка с шариком WP8

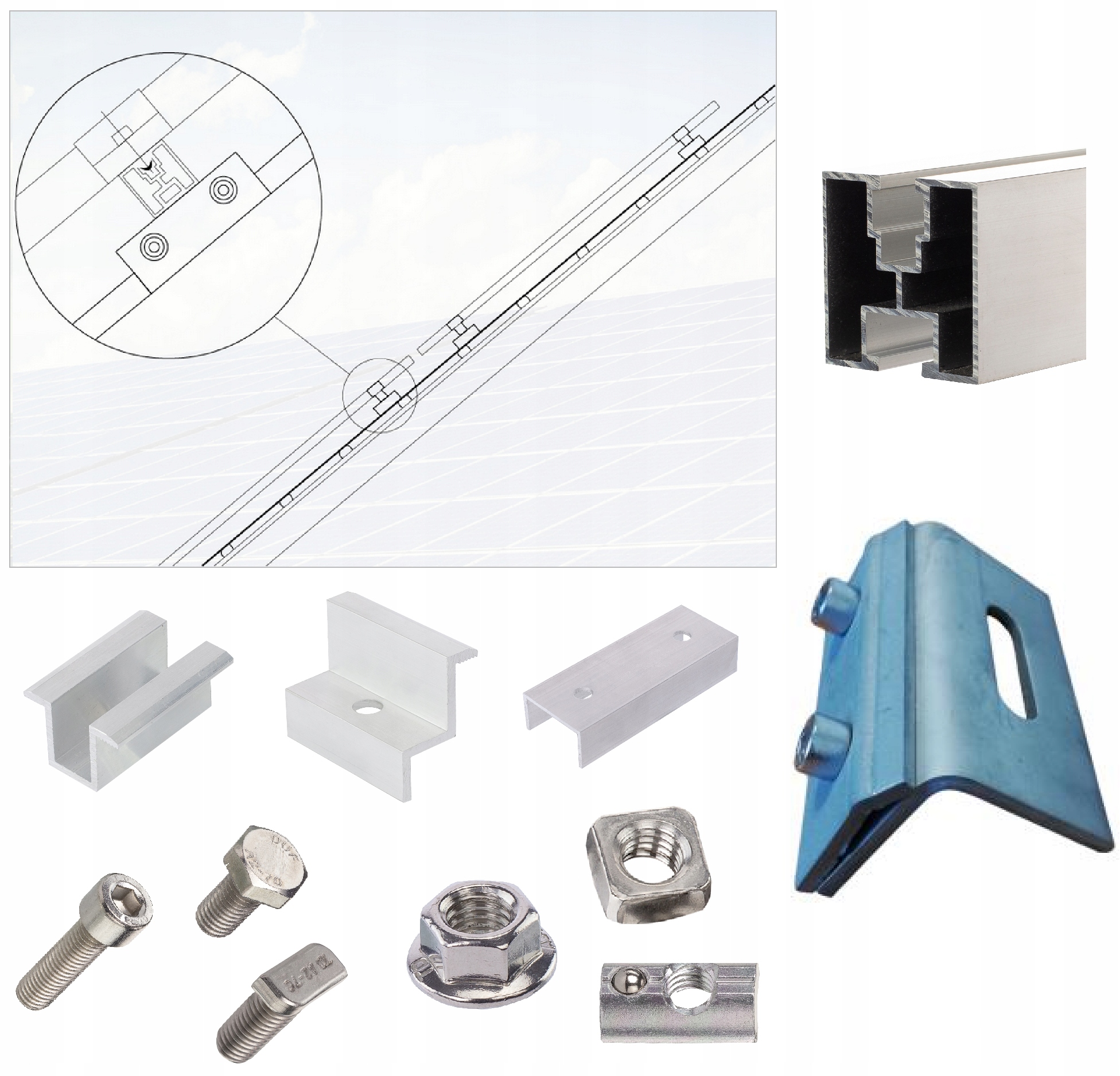

Конструкция для скатной крыши – листовой металл со стоячим фальцем

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатной крыше, покрытой листовым металлом со стоячим фальцем.

В случае монтаж фотоэлектрических панелей на скатной крыше, из соображений безопасности невозможно установить ячейки под углом, отличным от наклона крыши.

Конструкция для монтажа фотоэлектрических панелей на крыше с металлическим листом, закрепленным с помощью шов крепится непосредственно к кровельному покрытию. Дополнительным элементом, используемым в этой системе, является так называемый держатель фальца.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм).

• P4040-207 монтажная рейка
  • П4040-207 монтажная рейка li>
  • Держатель шва R1
  • Соединитель профиля L-12
  • Средний зажим KS-1< /li>
  • Концевой зажим KK-35
  • Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
  • Фланцевая гайка NK10
  • M8- 25 Винт с внутренним шестигранником
  • Квадратный ключ WK8 (гайка) или скользящий ключ с шариком WP8

Пример использования:
