Зажимы, 600 В

YATO YT-73091

Описание продукта

Универсальные клещи YT-73091 с автоматическим диапазоном для большинства показаний позволяют выполнять основные электрические измерения. Счетчик оснащен измерительными клещами, позволяющими измерять переменный ток в одном проводе индуктивным методом. Измерение происходит без необходимости отключения цепи или отключения ее от источника питания и позволяет измерить гораздо больший ток, чем в случае с обычными электросчетчиками.

ОСНОВНЫЕ ИЗМЕРЕНИЯ

• Измерение напряжения переменного тока: переменный ток 0–600 В.
• Измерение напряжения постоянного тока: постоянный ток. 0–600 В.
• Измерение переменного тока: переменный ток. 0–600 А.
• измерение сопротивления: 0–20 МОм.
• проверка диодов: IF 1 мА, UR 1,48 В.
• проверка целостности цепи: 0–120 Ом.

ДОПОЛНИТЕЛЬНЫЕ ИЗМЕРЕНИЯ

• измерение температуры: от -20 до 1000°C

ТОЧНОСТЬ ИЗМЕРЕНИЙ

Пример определения Точность измерения переменного переменного тока. Расчеты результата измерения: 30А.

• Погрешность измерения счетчика YT-73091 для этого диапазона составляет: ±(2,5%+5), разрешение 0,1А.
• Погрешность измерения. формула расчета: (результат измерения х 2,5%) + 5 х разрешение
• расчеты: (30 х 2,5%) + 5 х 0,1 = 0,75 + 0,5 = 1,25А

Результат с учетом погрешности измерения для индикации 30А = 30±1,25А*

• Результат с учетом погрешности измерения для индикации измерения переменного напряжения: 235В = 235±8,525В*
• результат с учетом погрешности измерения для обозначения измерения напряжения постоянного тока: 12В = 12±0,106В

Таблицу с разрешением и точностью для данного измерения можно можно найти в руководстве пользователя.

*Измеритель YT-73091 не имеет функции измерения истинного среднеквадратичного значения, поэтому приведенный выше результат представляет собой реальное эффективное значение переменного напряжения и тока только для правильной синусоидальной формы сигнала.

ВСТРОЕННЫЕ ФУНКЦИИ

• АВТО – автоматическая регулировка диапазона измерения. При измерении неизвестных величин с помощью измерителя с ручным изменением диапазона с помощью ручки измерения следует производить последовательно от наибольшего диапазона до диапазона, дающего наиболее точный результат - в противном случае вы рискуете повредить прибор. Однако в случае с мультиметром с функцией АВТО достаточно выполнить одно измерение и мультиметр автоматически найдет оптимальный диапазон. По умолчанию счетчик запускается в режиме АВТО
• ДИАПАЗОН – ручное изменение диапазона измерения. Полезная функция при проверке множества одинаковых компонентов с известным номиналом, например, серии резисторов. Ручная установка диапазона существенно сократит время таких измерений.
• FUNC. - изменение режима измерения, например, с измерения температуры с °C на °F, переключение проверки диодов на проверку целостности
• DATA HOLD - сохранение текущего измеренного значения на дисплее
• MAX HOLD - сохранение на дисплее максимального значения измерения

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• ЖК-дисплей, максимальный отображаемый результат: 1999 г.
• подсветка экрана
• звуковой сигнал при проверке целостности цепи на сопротивление ниже 50 Ом< /li>
• возможность отдельно включать проверку диодов и целостность
• зажимы открываются на расстояние до 37 мм и позволяют измерять одиночный провод максимальным диаметром до 37 мм

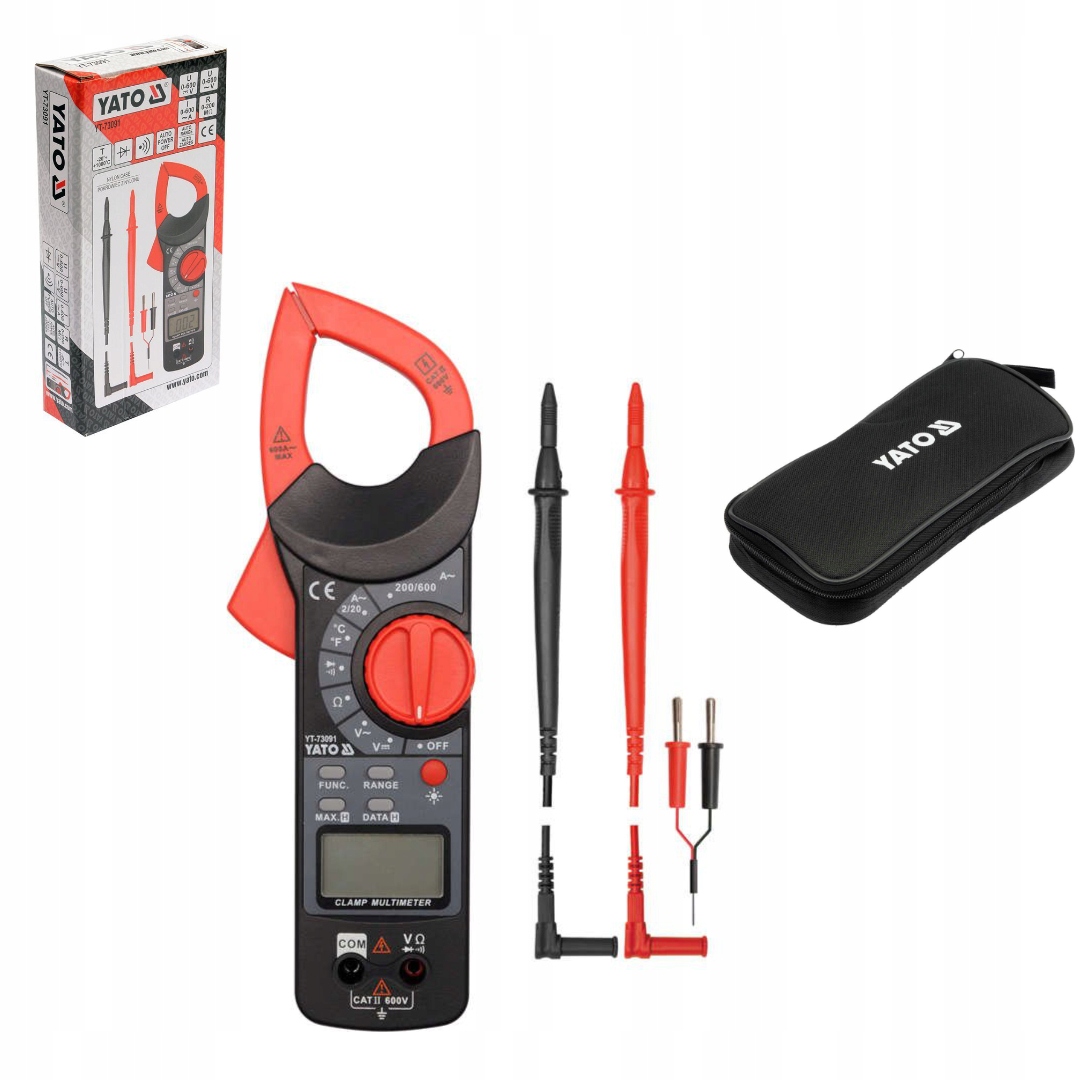

• в комплект входят измерительные щупы и крышка.
• конструкция с защитой от перегрузки.
• автоматическое отключение счетчика.
• индикатор низкого заряда батареи.
• источник питания: две батарейки 1,5В (ААА)

ВНИМАНИЕ

Измерение тока клещами производится только на одном проводе, одном кабеле. Зажатие зажимов на многожильном кабеле без разделения ни одного провода приведет к неправильному результату или нулевому току.

Параметры

• Автоматический диапазон: ДА
• Измерение напряжения переменного тока: 0–600 В
• Измерение напряжения постоянного тока: 0–600 В
• Измерение сопротивления: 0–20 МОм
• Измерение температуры: от -20 до 1000°C
• Переменный ток: 0–600 А/li>
• Проверка целостности: ДА
• Проверка диодов: ДА
