Изоляционная измеритель с 1500 В.

Измерение сопротивления изоляции PV до 1500 В и расположение повреждений

Введение

• Может ли установка на моей крыше безопасна, может ли она вызвать огонь и сжечь мой дом?
• Может ли заземление установки выполнено правильно, может ли пожар уничтожить мои инвестиции?
• Сомнения

  Солнечная энергия - это электричество, и, как и любое электричество, может быть опасным. Основная причина пожаров PV - это электрическая дуга, которая возникала везде, где было отклонено от требований в проводке или в разъемах электрической системы. Риск возникновения арки возрастает со временем. Изоляция солнечных систем со временем ухудшается, и это нормальное явление, поэтому периодические проверки являются приоритетными. Существует много факторов, которые способствуют этому состоянию:

  • Кабельная коррозия и разъемы (кабельное трение с растительностью или крышей, помещение для птиц, насекомые, грызуны, соленость, загрязнение)
  • Загруженные винтовые соединения

  Norma IEC/EN 62446 требует, чтобы установка была проверена и сертифицирована квалифицированным установщиком. Только профессиональный установщик с соответствующими разрешениями и использованием правильных измерительных инструментов может гарантировать, что установка PV будет полностью соответствовать рекомендациям по безопасности, то есть она будет безопасной.

  В начале эпохи установки PV выходное напряжение построенной матрицы составляло до 600 В. Этот параметр был затем заменен на 1000 В постоянного тока, и он состоялся десять лет назад. В настоящее время он был поднят до нового стандарта DC 1500 В. Дальнейшее увеличение напряжения маловероятно из -за значительной стоимости разработки продуктов, предназначенных для использования для высоких напряжений. Текущие стандарты МЭК рассматривают 1500 В как верхний предел низкого напряжения.

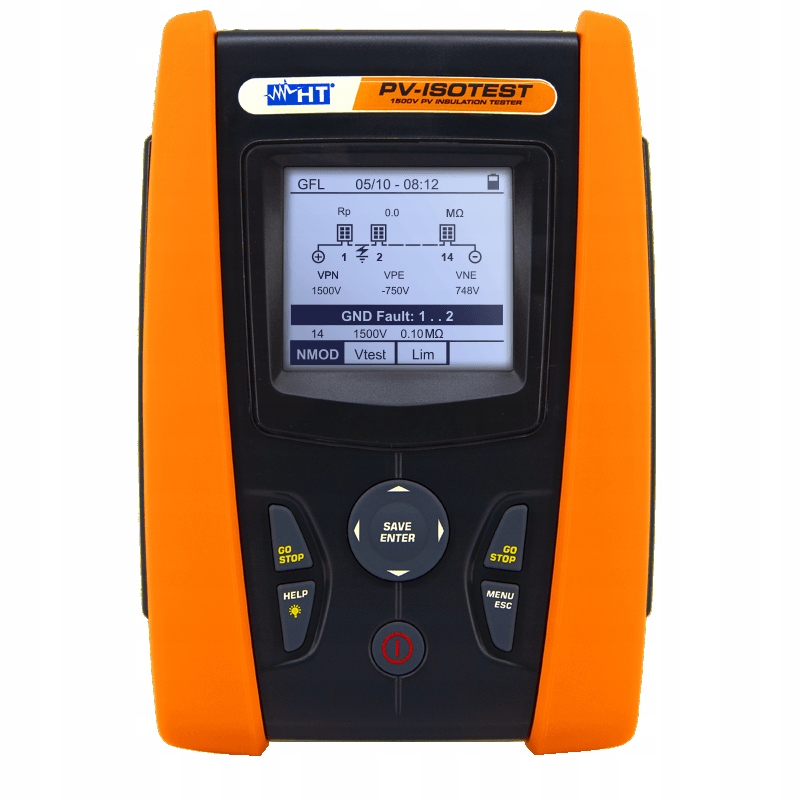

pv-isotest является многофункциональным устройством для тестирования проблем с электрической безопасностью и решением солнечных систем установки до 1500 В.

• Измерение сопротивления изоляции до 1500 В постоянного тока даже в системах напряжения
• Расположение повреждения модуля благодаря новой функции GFL
• Измерение непрерывности защитных кабелей с 200 мА

pv-isotest представляет собой реальное инновации в диагностике и проверке PV-систем. pv-isotest измеряет сопротивление изоляции одного модуля, цепи модуля или даже всей фотоэлектрической матрицы до 1500 В постоянного тока в соответствии с IEC/EN62446.

Традиционные счетчики изоляции могут потребовать, чтобы переключатели DC содержали положительные зажимы с отрицательным тестируемым модулем/матрицей цепочки/постоянного тока. Благодаря pv-isotest использование внешнего переключателя не требуется, PV-Isotest проводит измерения полностью автономно и самостоятельно.

функция GFL

Чтобы сократить время поиска повреждений, устройство pv -изотест оснащено инновационной функцией GFL (локатор разломов земли - местоположение коротких цепей на землю), что указывает на пользователь, у которого есть модуль в исследуемой цепочке фотовоотеденной системы, ослабевает изоляцию. Причина ослабления, например, может быть влажность изоляции, вызывая путь для тока. Функция GFL позволяет пользователю немедленно идентифицировать модуль ослабленной изоляцией по отношению к Земле.

Устройство измеряет входное напряжение и анализируя дисбаланс между V (+) и V (-) по отношению к земле, обнаруживает предполагаемое положение повреждения в PV.

Чтобы сократить время поиска повреждений, устройство pv -изотест оснащено инновационной функцией GFL (локатор разломов земли - местоположение коротких цепей на землю), что указывает на пользователь, у которого есть модуль в исследуемой цепочке фотовоотеденной системы, ослабевает изоляцию. Причина ослабления, например, может быть влажность изоляции, вызывая путь для тока. Функция GFL позволяет пользователю немедленно идентифицировать модуль ослабленной изоляцией по отношению к Земле.

Устройство измеряет входное напряжение и анализируя дисбаланс между V (+) и V (-) по отношению к земле, обнаруживает предполагаемое положение повреждения в PV.

pi и подарок

pv-isotest также измеряют скорость поляризации (PI) и коэффициент диэлектрического поглощения (подарок) для оценки качества изоляции. Пи и подарок особенно важны, когда измеряется изоляция длинных кабелей, работающих в течение многих лет. Фактически, значение сопротивления изоляции может изменяться в течение многих лет из -за механических и электрических воздействий, что приводит к увеличению значения токов изгнания. PI является соотношением значения сопротивления изоляции через 10 минут, деленных на значение сопротивления изоляции через 1 минуту, в то время как подарок является соотношением значения сопротивления изоляции через 1 минуту, деленное на значение сопротивления изоляции через 30 секунд. Высокие значения PI и подарок свидетельствуют о хорошем состоянии изоляции.

проверка

Проверка с непосредственным результатом (OK | NO) сопротивления изоляции активных проводов в модуле, цепи или интегралах PV -матрицы в соответствии с требованиями стандарта IEC/EN62446.

Идентификация места ущерба

Одна мера, автоматическая оценка соответствия ожиданиям общей изоляции всей фотоэлектрической матрицы. PV-Isotest является единственным устройством на рынке, способном к проверке, в то же время указывает значения сопротивления изоляции как для положительных, так и для отрицательных полюсов, что дает оператору возможность непосредственно искать фактическое место места повреждения изоляции.

аксессуары, оснащенные

• Набор KitGSC4 KitStal. Набор: 4 провода (черный, красный, зеленый, синий) бананы для бананов; 4 крокодила; Диапазон измерений: 20А/1000 В; Cat III 1000 В; Длина провода: 2м; Макс, открытие крокодила: 2,3 см; Диаметр бананки: 4 мм
• Набор адаптера MC4 KitPCMC4. Набор из 2 адаптеров (Bananek для женщины MC4 / Bananek для мужчин MC4). Пара адаптеров, которые позволяют подключать PVCheck, PVISOTEST к PV -панелям с разъемами MC4
• Программное обеспечение TopView + оптический разъем интерфейса для разъема USB (кабель C2006)
• VA507. Корпус жесткого транспорта (чемодан)
• Сертификат калибровки производителя ISO9000
• Полное руководство пользователя в польском
