МУЛЬТИСВИТЧ 5 ВХОДОВ 24 ВЫХОДА КАСКАДНЫЙ LIBOX SATELLITE

Широкий выбор фирменных спутниковых мультисвичей.

Мультисвитч LINBOX 5/24 на 1 спутник с пассивным эфирным ТВ-трактом

Каскадная версия для каскадного подключения еще одного мультисвича.

Мультисвитч рекомендуется для установки максимум на 24 тюнера с 1 спутника, например Hotbird.

Отличительные особенности:

• входы: 1х4 от кватроконвертера, 1 эфирный DVB-T,
• выходы: 24 для SAT-тюнеров,
• выходы: 1x4 со SAT, 1 наземный DVB-T,
• пассивный канал FM/DVB-T
• Диапазон входных частот: для спутниковых входов LNB: 950–2150 МГц,
• диапазон входных частот: для входа с наземной антенны DVB-t: 47–862 МГц,
• диапазон частот для выходы на оконечные розетки: 47-2150 МГц,
• затухание в диапазоне SAT (950-2150 МГц): -6 дБ, затухание в диапазоне TER (47-862 МГц): -4 дБ,< /li>
• уровень исходящего сигнала: RTV около 85 дБмкВ; SAT около 100 дБмкВ, изоляция, разделение между выходами около 25-30 дБ,
• питание: 18 В 3А постоянного тока от внешнего источника питания 90-240 В (AC), 40-60 Гц,
• мультисвитч работает с конверторами Quattro и антеннами эфирного телевидения,
• мультисвитч автоматически распознает тип сигнала (диапазон, поляризация), передаваемый на отдельные тюнеры,
• прибор приспособлен для работы внутри помещений (чердак, коридор, подвал и т.п.), температура эксплуатации от 0 до +55 оС

Фирменные мультипереключатели. Серия на 1 спутник. Количество выходов от 4 до 32.

Блок питания

В комплект входит блок питания 20 В 1,2 А с клеммой типа F. Горящий диод на блоке питания указывает на правильное питание мультисвитча.

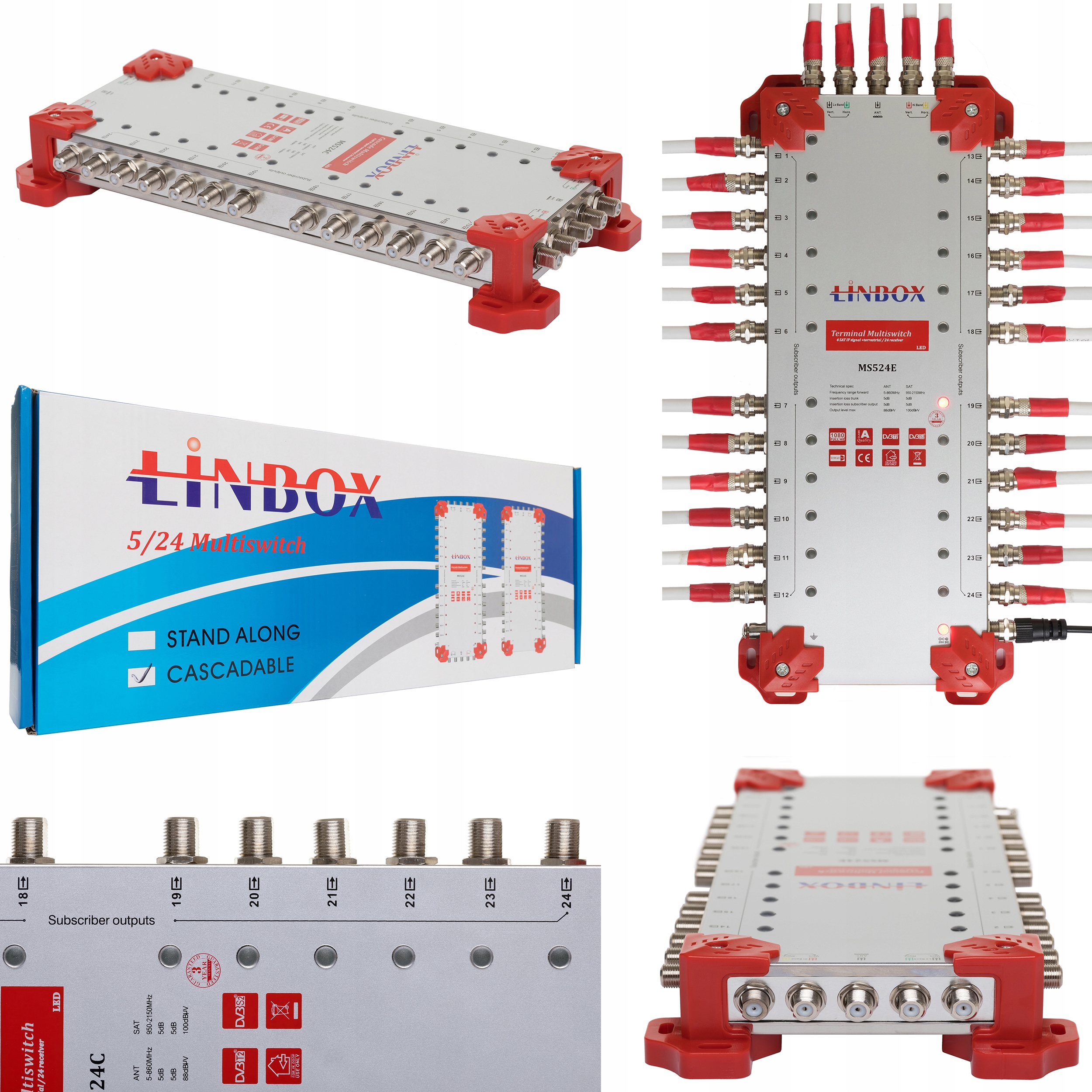

Мультисвитч имеет 5 входов и 24 выхода.

В верхней части мультисвитча расположены 5 входов для подключения сигнала с 1 спутника и с эфирной антенны. Четыре входа для подключения преобразователя quattro имеют маркировку Vert/Lo, Horz/Lo, Vert/Hi, Horz/Hi соответственно. их следует подключать к одинаковым маркированным выходам преобразователя. Средний вход с надписью ANT. используется для подключения сигнала от наземной антенны. Каскадная версия с 4 выходами SAT и 1 выходом DVB-T для подключения еще одного мультисвитча.

Индикация корректной работы мультисвитча.

Есть светодиод на входе питания, свечение которого свидетельствует о правильном питании мультисвитча.

Также на каждом выходе имеются светодиоды для подключения тюнера. Если светодиод горит, это означает, что тюнер подключен к данному входу и включен.

Мультипереключатель и блок питания оснащены светодиодами состояния питания. Если они исправны, оба должны гореть.

Если после подключения эфирной антенны и включения питания мигают светодиоды на блоке питания и мультипереключателе, это указывает на короткое замыкание. Немедленно отключите питание и устраните причину.

Мультипереключатели.

Мультисвич имеет 24 выхода с правой и левой стороны для подключения максимум 24 спутниковых или наземных тюнеров. Если ресивер имеет функцию записи, подключите к нему 2 кабеля от мультисвитча. Тогда мы сможем подключить до 12 таких приёмников.

Все упаковано в синюю коробку.

В комплект входят:

• мультипереключатель 5/24 каскадного варианта
• 20В 1,2А источник питания
