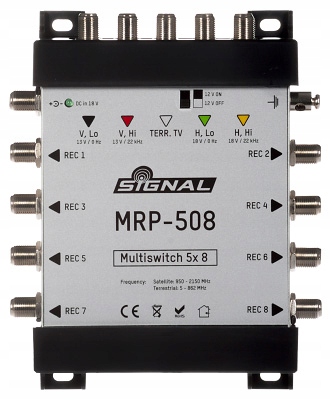

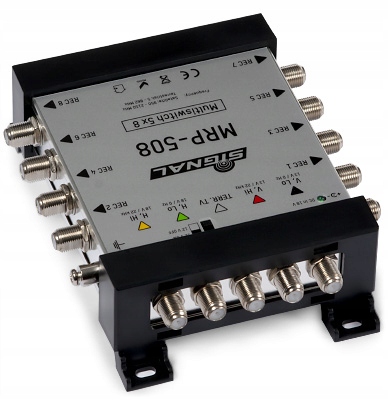

Мультисвитч Сигнальный МРП-508 с пассивным эфирным ТВ-трактом

5 входов

8 выходов

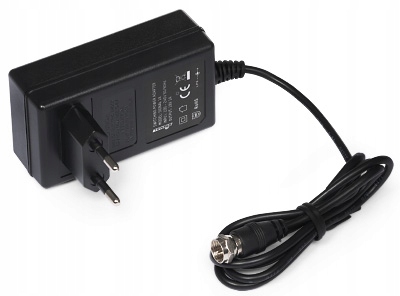

В комплект входит блок питания 18 В постоянного тока, 1 А

Отличительные особенности:

• радиальный мультисвитч,
• входы: 4 от quatro LNB, 1 наземный DVB-T,
• выходы: 8 для SAT-тюнеров,
• пассивная дорожка FM/DVB-T, оснащенная переключателем включения/выключения 12 В постоянного тока,
• разделение входов более 25 дБ,
• высокое разделение выходов 30 дБ (отсутствие перекрестных помех между полосами и поляризациями),
• предварительная коррекция характеристик кабеля,
• очень высокая входной уровень 105 дБмкВ,
• высокий выходной уровень: 100 дБмкВ,
• индикаторы напряжения питания и мультипереключателя (простая диагностика сбоя питания или короткого замыкания в цепи заземления),
• li>
• заземление,
• компактные размеры 146×120×42 мм,
• внешний источник постоянного тока 18В 1А,
• 3- гарантия год.

Новое семейство мультисвитчей Signal позволяет осуществлять установку RTV/SAT в частных домах, а также небольших жилых и офисных зданиях. Мультисвичи предназначены для работы внутри здания. Многодиапазонные коммутаторы предназначены для установок, основанных на звездообразной топологии. В системах этого типа провода от концевых розеток сходятся в месте установки мультисвитча или группы мультисвитчей. Высокое разделение выходного сигнала (отсутствие перекрестных помех между полосами и поляризациями) и встроенная предварительная коррекция кабеля позволяют устранить влияние затухания в кабеле, которое увеличивается с частотой.

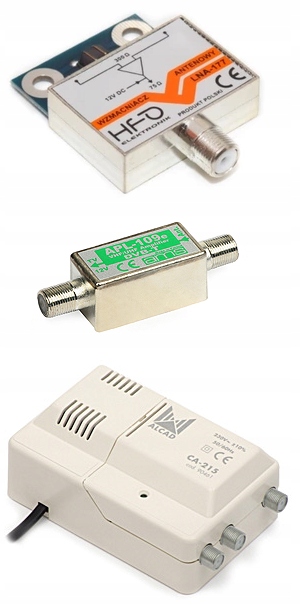

Коммутатор оснащен пассивной эфирной ТВ-трактом, поэтому рекомендуется использовать антенный предусилитель или усилитель, который позволит компенсировать затухание мультисвитча (14 дБ) и пассивных элементов в монтаж (кабель, розетки, разъемы) в трассу эфирного телевидения. При выборе усилителя также следует учитывать уровень сигнала от передатчика (мощность и высота передатчика, расстояние до точки приема, коэффициент усиления антенны, рельеф местности между передатчиком и приемником).

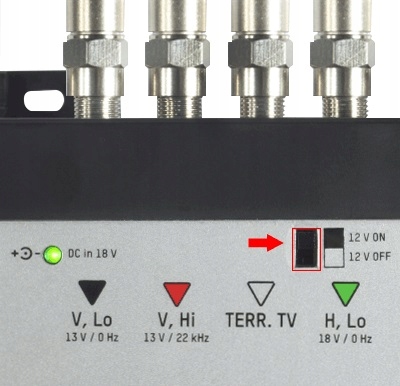

Мультисвитч оснащен переключателем на 12 В в антенном тракте.

Для подачи питания на усилитель установите его в положение «Вкл.». Если используется усилитель с собственным источником питания, например CA-215 (с регулировкой усиления), оставьте переключатель в положении «Выкл.».

Мультипереключатель и блок питания оснащены светодиодами состояния питания. Если они исправны, оба должны гореть.

Если после подключения эфирной антенны и включения питания мигают светодиоды на блоке питания и мультипереключателе, это указывает на короткое замыкание цепи на тракте наземной антенны. Это может быть вызвано включением питания в эфирном тракте у антенны без усилителя или плохим соединением разъемов (короткое замыкание между центральным проводом и экранирующей оплеткой кабеля). Немедленно отключите питание и устраните причину.

Использование отдельного усилителя имеет следующие преимущества:

• оптимизация затрат на монтаж,
• выбор наиболее подходящего усилителя ( уровень усиления, место установки, раздельная регулировка УКВ и УВЧ),
• питание усилителя от мультисвича (отдельный блок питания не требуется).

Устройство распределяет сигнал от одного спутникового и наземного телевидения и FM-радио максимум до восьми розеток. Таким образом, мы можем подключить до восьми спутниковых тюнеров с одной головкой. Если тюнер имеет жесткий диск (PVR), то для его нужд следует зарезервировать два мультисвитч-выхода. Неиспользуемые выходы мультипереключателя следует нагрузить резистором сопротивлением 75 Ом.

Для мультисвичей мы всегда используем преобразователь QUATTRO

Технические данные:

Входы:

• 4 x SAT
• 1 x FM/DVB-T< /li>

Выходы: 8

Диапазон частот [МГц]:

• Терр: 5-862
• Сб: 950-2150

Затухание [дБ]:

• FM/DVB-T: 14±1,5
• SAT: 3

Потери на отражение [дБ]:

• FM/DVB-T: 8
• SAT: 10

Разнос [дБ]:

• поляризация H/V: 25
• между входами: 30
• выходы FM/DVB-T: 22
• выходы SAT: 28

Входной уровень [дБмкВ]: 105

Выходной уровень [дБмкВ]: 100

Питание предусилителя [В/мА]: 12/60 макс.

Питание:

• Вход: 90- 264 В
• Выход: 18В 1А

Диапазон рабочих температур [°C]: -20...+50

Размеры [мм]: 146×120×42
