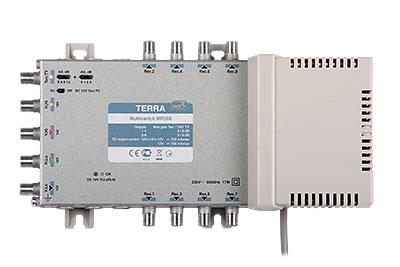

Мультисвитч MR-508 Terra класс А, 5 входов, 8 выходов с активной эфирной связью

Радиальные мультисвичи серии MR предназначены для небольших и средних (4-70 розеток) установок с распределением сигналов спутниковой промежуточной частоты и сигналов наземного телевидения. Мультисвичи предназначены для работы внутри здания. Если необходимо подключить больше мультисвичей, используйте разветвители и ответвители серии SD-5XX для разделения шины.

Радиальные мультисвитчи серии MR предназначены для установок, полностью или частично основанных на топологии «звезда», в которой провода от концевых розеток сходятся в месте установки мультисвитча или группы мультисвитчей. Поэтому они идеально подходят для использования в одно- или многоквартирных домах. Однако мультисвичи MR можно использовать и в более сложных системах. Затем встроенный блок питания можно использовать для питания других элементов, используемых в установке.

MR-508 имеет 5 входов и 8 выходов, что позволяет распределять сигналы от одного спутника, наземного телевидения DVB-T и аналогового/DAB-радио на 8 розеток. Если в установке предполагается использовать двухголовочные ресиверы, для них следует выделить 2 мультисвичных выхода.

Литой корпус обеспечивает высокую эффективность экранирования, предотвращая проникновение сигналов помех внутрь устройства.

Отличительные особенности

!!! ВЫСОЧАЙШЕЕ КАЧЕСТВО!!!

Устройство от известной компании Terra, которая специализируется на производстве профессиональных мультисвитчей для коллективных инсталляций. Отличное качество изготовления, стабильность параметров, очень низкий процент отказов делают мультипереключатели TERRA гарантией высочайшего качества.

Несомненным преимуществом мультипереключателей MR-5XX является дифференциация уровней мощности для разных выходов. Это гарантирует получение одинакового уровня сигнала на розетках на разном расстоянии от устройства. Дополнительно дизайнер применил предварительную коррекцию характеристик затухания коаксиального кабеля — сигналы с более высокими частотами имеют более высокий уровень, благодаря чему затухание в кабеле правильно компенсируется.

Устройство питается от сети переменного тока 230 В. Необходимо соблюдать все правила безопасности для данных напряжений.

!!! ВНИМАНИЕ!!!

МЫ ВСЕГДА ИСПОЛЬЗУЕМ ПРЕОБРАЗОВАТЕЛЬ ТИПА QUATTRO ДЛЯ МУЛЬТИСВИТЧЕЙ

Технические данные:

Рабочий диапазон [МГц]:

• SAT 950–2400
• DVB-T /Радио 47–790

Усиление (встроенная предварительная коррекция затухания кабеля) [дБ] SAT:

• выходы 1–4: 0...8
• выходы 5–8: -1...6;

Усиление (встроенная предварительная коррекция затухания кабеля) [дБ] DVB-T/Radio:

• выходы 1–4: -1...5
• выходы 5–8: -2...3< /ul>

  Регулировка усиления в названии телевизионного тракта[дБ]: 15, шаг 1 дБ

  Макс. Уровень сигнала SAT (IMD3=35дБ)* [дБмкВ]: 96

  Макс. Уровень сигнала DVB-T (IMD3=60дБ)* [дБмкВ]:

  • выходы 1-4: 88
  • выходы 5–8: 86

  Разделение входов SAT [дБ]: > 30

  Разделение выходы [дБ]:

  • Диапазон SAT >30
  • Диапазон DVB-T >35

  Питание на ВЧ-входах:

  • H/Lo, H/Hi - 18В;
  • V/Lo, V/Hi - 14В;
  >
  • Эфирное ТВ — 12 В

  Ток на ВЧ-входах [А]:

  • +18В&+ 14В+12В: < 0,7;
  • +14В+12В: < 0,5;
  • +12В: < 0,1

  Класс экранирования: A

  Ток потребления от приемника [мА]: b> < 65

  Сигналы управления: 14/18 В, 0/22 кГц

  Потребляемая мощность**: 230 В переменного тока, 50/60 Гц, 2 Вт

  Диапазон рабочих температур [°C]: -20...+50

  Размеры [мм]: 253x135x52

  Вес [кг]: 0,8
