Мультисвіч 9/12 Spacetronik E-Series MS-0912E
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 43
Заказывая «Мультисвіч 9/12 Spacetronik E-Series MS-0912E» данный товар из каталога «Multiswitche» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Предметом продажи является:
MS0912E; Мультипереключатель 9/12 Spacetronik E-Series MS-0912E.
Концевой мультипереключатель 9/12 Spacetronik E-Series MS-0912E
Мультисвитч предназначен для расширения возможностей установки внутренней антенны систем спутникового телевидения DVB-S2 и наземного телевидения DVB-T/T2. Устройство обеспечивает распределение спутникового и эфирного сигнала и подключение к 12 абонентским розеткам RTV-SAT, спутниковым тюнерам, DVB-T-тюнерам и т.д...
К чему подключать мультипереключатель серии E?
Мультисвитч автоматически распознает тип сигнала, который будет передаваться на тюнеры. Установка должна предусматривать подключение мультисвича к спутниковой антенне диаметром не менее 0,8 м или антенне эфирного телевидения. Спутниковые и эфирные сигналы, поступающие от мультисвича, разделяются с помощью розеток конечных абонентов. Питание мультисвича осуществляется от внешнего источника питания, что исключает явление повышенной рабочей температуры, которое является частой причиной выхода устройства из строя
Где установить мультипереключатель Spacetronik?
При установке устройства учитывайте существующие условия установки по электропитанию:
- расположение вдали от влияния погодных условий
- защита от доступа посторонних лиц
- соответствующая вентиляция
Схема установки

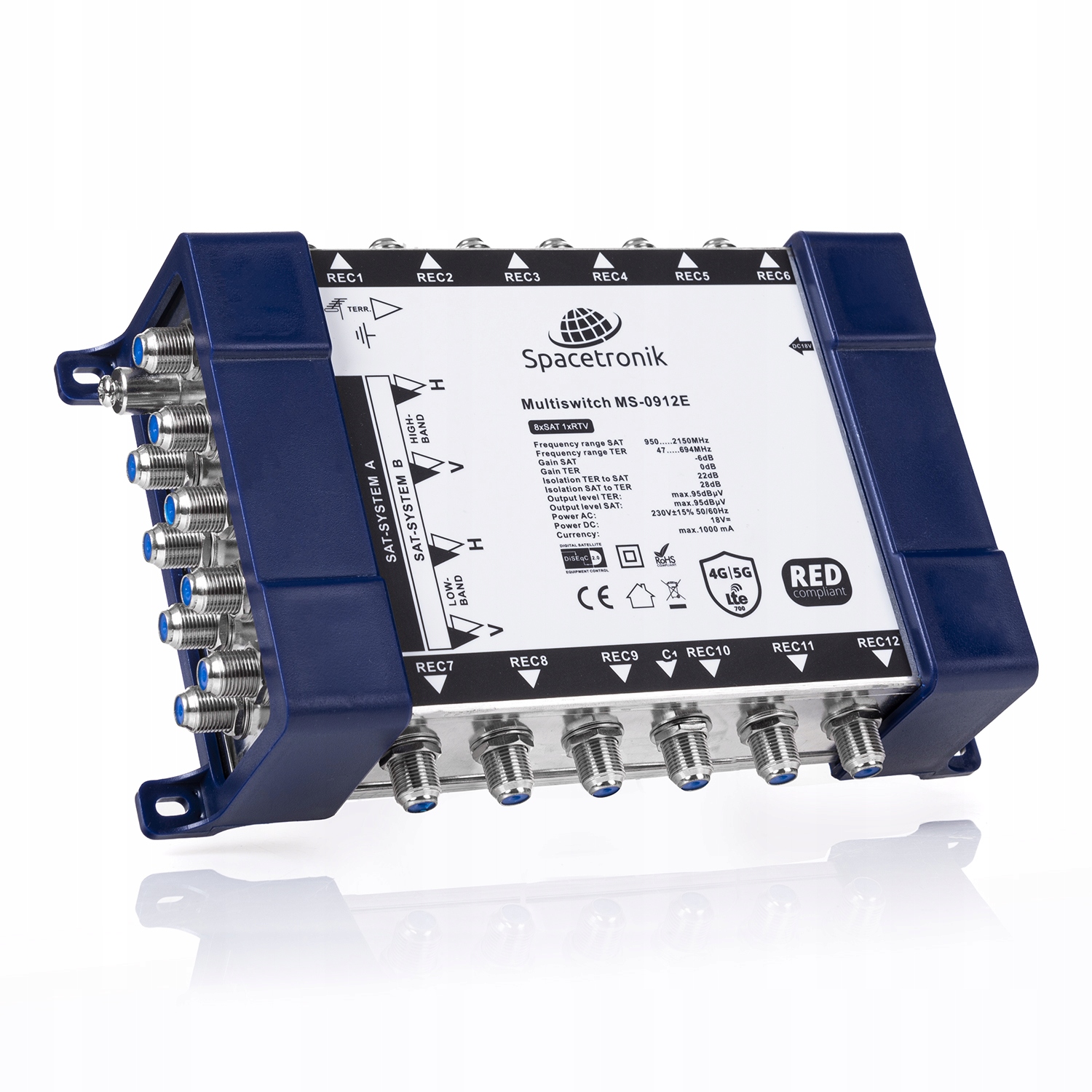

Установка мультипереключателя Spacetronik эко-версии очень проста. На левой стороне мультипереключателя мы можем найти 8 входов спутникового сигнала и 1 вход Terriestal. На правой стороне находится входной порт питания. Остальные элементы являются выходами суммированного сигнала - SAT+DVB-T/T2
Что можно подключить к мультисвитчу?
- два входа сигнала от преобразователя SAT Quattro
- один вход эфирного сигнала DVB-T/T2
- 12 комбинированных выходов сигнала SAT+DVB-T/T2
- 12 выходов комбинированного сигнала SAT+DVB-T/T2
- ли >

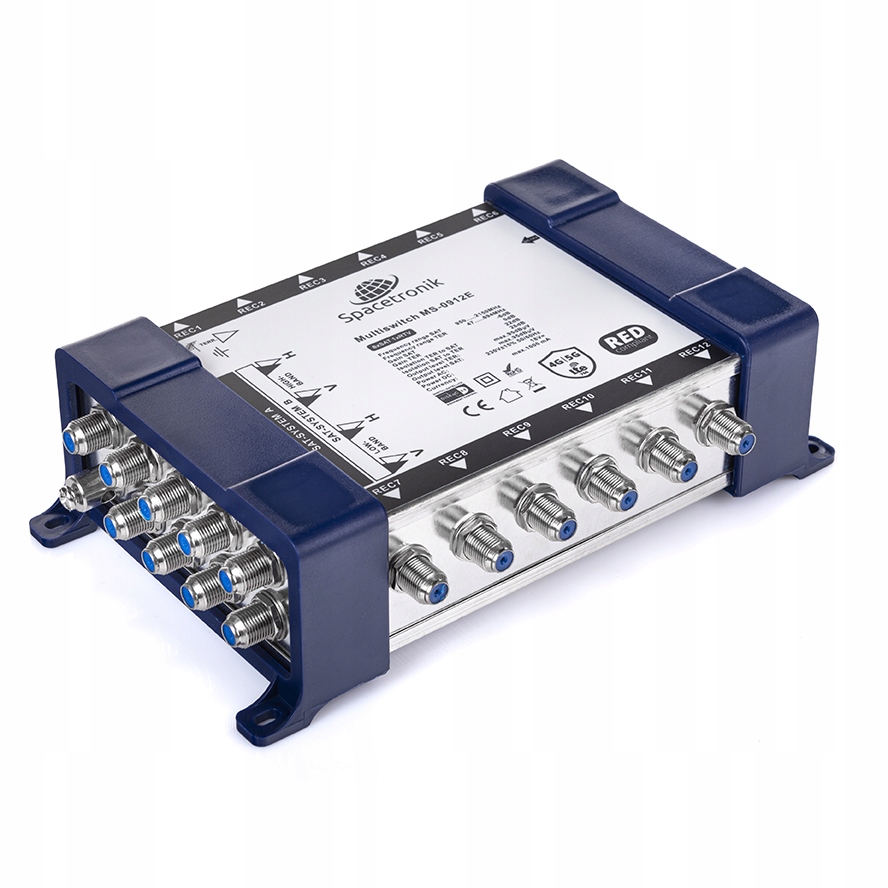

ВНИМАНИЕ! Фото для предварительного просмотра
Технические характеристики мультипереключателя 9/12
- Количество входов: 8 SAT, 1 TER
- Количество выходов: 12
- Разъемы: F «мама»
- Частотный диапазон SAT: 950 -2150 МГц
- Частотный диапазон TER: 47–694 МГц
- Усиление SAT: от -3 до 6 дБ
- Усиление TER: от -5 до 3 дБ
- Изоляция между TER и SAT: 30 дБ
- Изоляция между SAT и TER: 28 дБ
- Изоляция с разделением поляризации по горизонтали и вертикали: 25 дБ
- Изоляция между выходами и выходами TER: 22 дБ< /li >
- Изоляция выхода SAT: 30 дБ
- Вход с потерями на отражение SAT: 10 дБ
- Выход с потерями на отражение SAT: 7 дБ
- Вход с потерями на отражение TER : 11 дБ
- Потери на отражение на выходе TER: 8 дБ
- Выходной уровень SAT (IMD3 – 35 дБ): 100 дБмкВ
- Выходной уровень TER (IMD3 – 60 дБ): 88 дБмкВ< /li >
- Входное/выходное сопротивление: 75 Ом.
- Источник питания: макс. 18В
