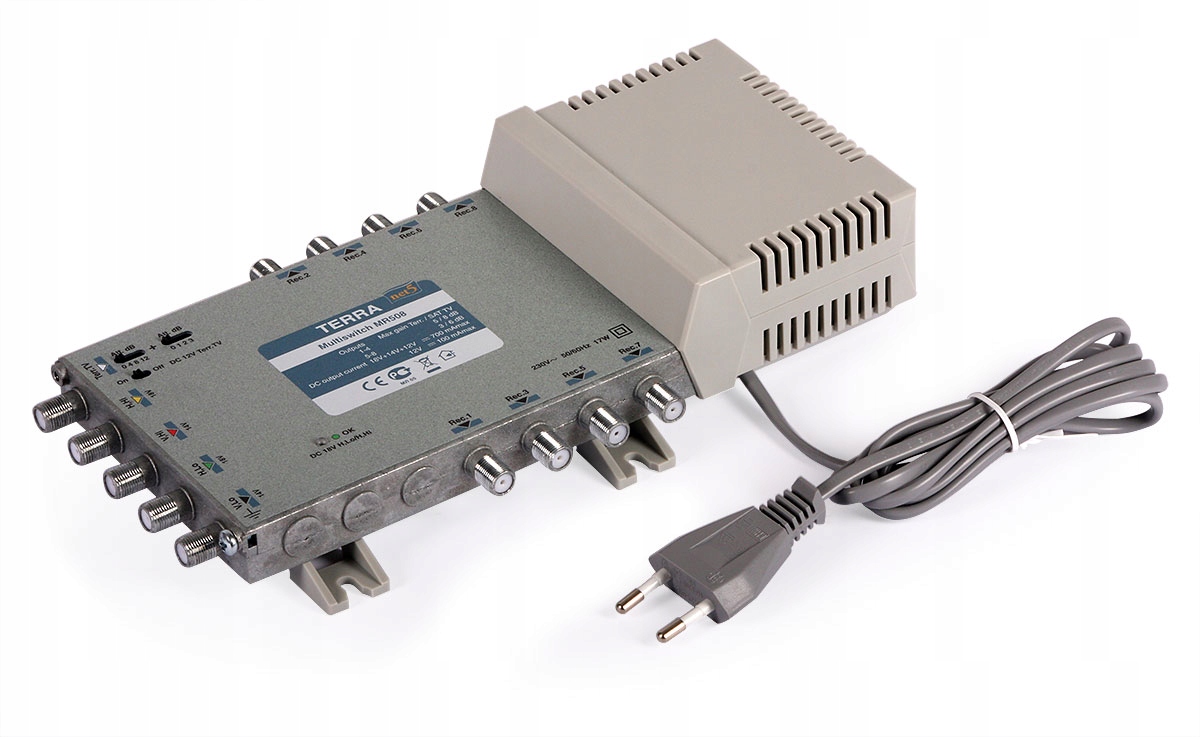

Мультисвитч MR-508 Terra 5 входов/8 выходов

Код продукта: MR-508

Радиальные мультисвичи серии MR предназначены для небольших и средних (4-70 розеток) установок с распределением сигналов промежуточной частоты SAT и сигналов наземного телевидения. Мультисвичи предназначены для работы внутри здания. Если необходимо подключить большее количество мультисвитчей, для разделения шины следует использовать последовательные разветвители и ответвители.

Радиальные мультисвитчи серии MR предназначены для установок, полностью или частично основанных на звездообразной топологии, в которой провода от концевых розеток сходятся в месте установки мультисвитча или группы мультисвитчей. Поэтому они идеально подходят для использования в одно- или многоквартирных домах. Однако мультисвичи MR можно использовать и в более сложных системах. Встроенный блок питания затем можно использовать для питания других элементов, используемых в установке.

MR-508 имеет 5 входов и 8 выходов, что позволяет осуществлять распределение сигналов с одного спутника, наземного телевидения DVB-T. и аналоговое/DAB-радио до 8 розеток. Если в установке предполагается использовать двухголовочные приемники, для них следует выделить 2 мультисвитч-выхода.

Литой корпус обеспечивает высокую эффективность экранирования, предотвращая проникновение помеховых сигналов внутрь устройства.

В базовых установках на мультисвитчах следует использовать преобразователи типа QUATRO.

Отличительные особенности

• радиальный мультисвич
• встроенный предварительный коррекция характеристик кабеля
• группировка выходов относительно выходного уровня
• разнос между входами более 30дБ
• возможность питания предусилителя для эфирной антенны < /li>
• встроенный блок питания
• литой корпус, обеспечивающий высокий уровень экранирования
• Гарантия – 4 года.

Технические данные:

• Наименование MR-508
• Количество выходов 8
• Рабочий диапазон [МГц] SAT 950 – 2400
• DVB- T/Radio 47 - 790
• Усиление (встроенная предварительная коррекция SAT выходов 1-4 0..8
• характеристики затухания выхода 5-8 -1.. .6
• провод) [дБ] выходы 9-12 -
• выход 13 -16 -
• DVB-T/ выходы 1-4 -1.. .5
• Радиовыходы 5-8 -2...3
• выходы 9-12 -
• выходы 13-16
• Управление усилением в телевизионном тракте с именем [дБ] 15, шаг 1 дБ
• Макс. Уровень сигнала SAT (IMD3=35дБ)* [дБмкВ] 96
• Макс. Уровень сигнала DVB-T (IMD3=60дБ)* [дБмкВ] выходы 1–4 88
• выходы 5–8 86
• выходы 9–12 -
• выходы 13-16 -
• Разделение входов SAT [дБ] > 30
• Разделение выходов [дБ] Диапазон SAT > 30
• Диапазон DVB-T > 35< /li>
• Питание на РЧ -входах h/lo, h/hi - 18v;
• V/lo, V/Hi - 14V
• Зес 8 В - 12 В
• Ток на ВЧ-входах [А] +18В&+14В&+12В < 0,7
• +14В&+12В < 0,5
• +12В < 0,1
• Потребляемый ток от приемника [мА] < 65
• Сигналы управления 14/18 В, 0/22 кГц
• Потребляемая мощность** 230 В переменного тока 50/60 Гц 2 Вт
li>
• Диапазон рабочих температур [°С] -20...+50
• Размеры [мм] 253х135х52
• Вес [кг] 0,8
