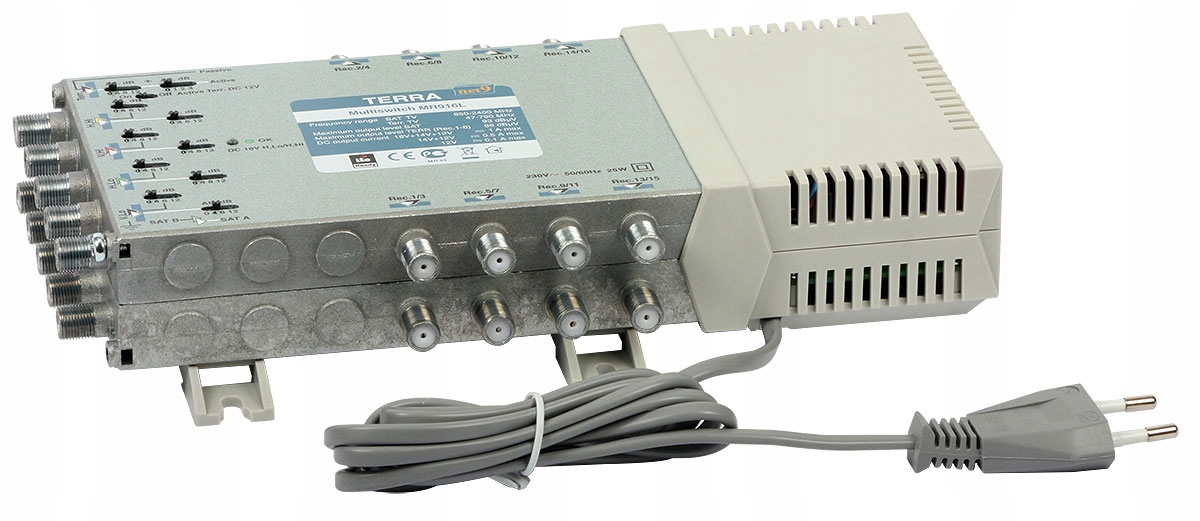

Мультипереключатель MR-916L класса A TERRA 9 входов/16 выходов

Код продукта: MR-916L

Мультисвитч MR-916L TERRA класс А, 9 входов, 16 выходов с активной эфирной связью

Радиальные мультисвичи серии MR предназначены для малых и средних ( 4-70 розеток) ) установки с распределением сигнала промежуточной частоты SAT и сигнала эфирного телевидения. Мультисвичи предназначены для работы внутри здания. Если необходимо подключить большее количество мультисвитчей, для разделения шины следует использовать сплиттеры и ответвители серии SD-9XX.

Радиальные мультисвитчи серии MR предназначены для установок, полностью или частично основанных на звездообразной топологии. , при котором провода от клемм розеток сходятся в месте установки мультивыключателя или группы мультивыключателей. Поэтому они идеально подходят для использования в одно- или многоквартирных домах. Однако мультисвичи MR можно использовать и в более сложных системах. Встроенный блок питания в дальнейшем можно использовать для питания других элементов, используемых в установке.

Мультисвич MR-916L имеет активный (усиленный) эфирный и спутниковый телеканал. Уровень сигнала для каждой спутниковой дорожки и DVB-T (47–790 МГц) регулируется с помощью специальных переключателей. Такой способ настройки обеспечивает большую стабильность заданных параметров по сравнению с традиционными решениями на основе потенциометров. Кроме того, коммутатор MR-916L оснащен пассивным трактом ТВ-сигнала (5–862 МГц), который можно использовать для обратного канала. Устройство не поддерживает как активные, так и пассивные тракты ТВ-сигнала.

Активный эфирный тракт DVB-T имеет встроенный фильтр сигнала LTE, позволяющий устранять нежелательные сигналы в диапазоне 800 МГц (частоты 791). -862 МГц), предназначенные для услуг передачи данных (LTE).

Литой корпус обеспечивает высокую эффективность экранирования, предотвращая проникновение сигналов помех внутрь устройства.

В установках на базе мультисвичей Следует использовать преобразователи QUATRO.

Отличительные особенности:

• радиальный мультипереключатель
• встроенная предварительная коррекция характеристик кабеля
• группировка выходов по выходному уровню
• разнос между входами более 30 дБ
• возможность питания предусилителя для эфирной антенны
• активный тракт эфирного сигнала, оснащенный фильтром LTE (47–790 МГц)
• пассивный тракт телевизионного сигнала (5–862 МГц)
• встроенный блок питания
• литой корпус, обеспечивающий высокий уровень экранирования - класс А

Технические данные:

• Наименование MR-916L< /li>
• Количество выходов 16
• Рабочий диапазон [МГц] SAT 950–2400
• li>
• DVB-T/Radio 47–790
• Пассивный тракт 5–862
• Усиление (встроенная предварительная коррекция затухания в кабеле) [дБ] SAT 3... 8
• Активный тракт DVB-T/ Радио выходы 1-8 1...4
• выходы 9-12 0...2
• выходы 13- 16 -1...0
• Затухание [дБ] Пассивный тракт выходов 1–8 28
• выходы 9–16 30
• Регулировка усиления в тракте SAT [дБ] 12, шаг 4 дБ
• >Регулировка усиления в ТВ-канале наз.[дБ] 15, шаг 1 дБ
• Макс. Уровень сигнала SAT (IMD3=35дБ)* [дБмкВ] 93
• Макс. Уровень сигнала DVB-T (IMD3=60дБ)* [дБмкВ] выходы 1–8 85
• выходы 9–12 83
• выходы 13–16 83
• Разделение входов SAT [дБ] > 30
• Разделение выходов [дБ] > 30
• Питание на ВЧ-входах
• H/Lo, H/Hi - 18 В
• В/Lo, В/Hi - 14 В
• Эфирное ТВ - 12 В
• Ток на ВЧ-входах [А] +18В &+ 14 В и +12 В < 0,1
• +14 В и +12 В < 0,5
• +12 В < 0,1
