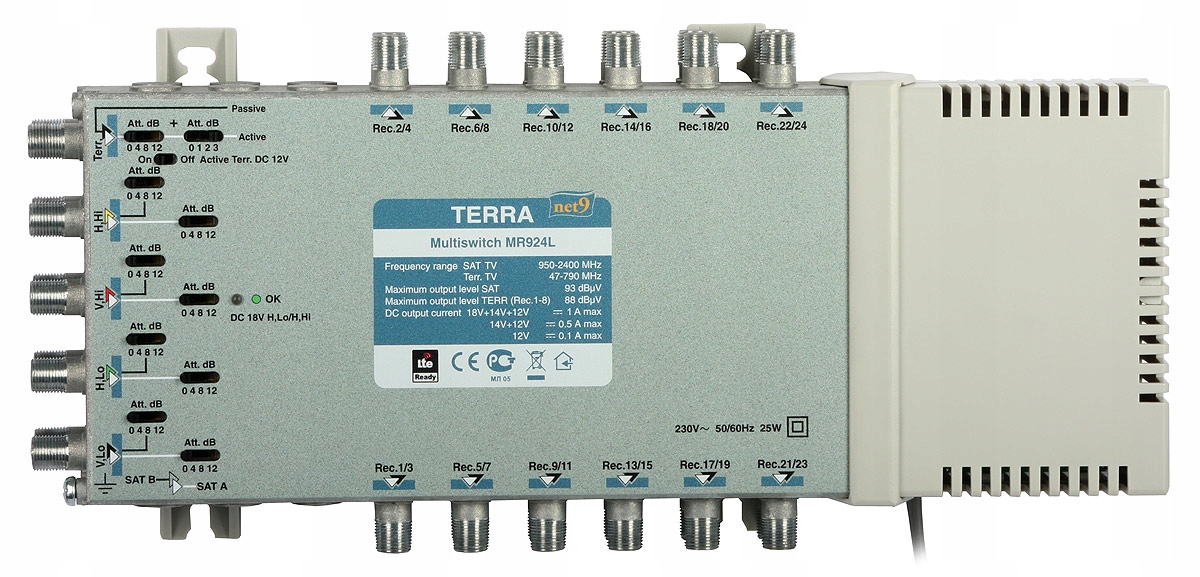

Мультисвитч MR-924L 9 входов/24 выхода Terra

Код продукта: MR-924L

Радиальные мультипереключатели серии MR предназначены для небольших и средних (4–70 розеток) установок, распределяющих сигнал промежуточной частоты SAT и сигнал наземного телевидения. Мультисвичи предназначены для работы внутри здания. Если необходимо подключить большее количество мультисвитчей, для разделения шины следует использовать сплиттеры и ответвители серии SD-9XX.

Радиальные мультисвитчи серии MR предназначены для установок, полностью или частично основанных на звездообразной топологии. , при котором провода от клемм розеток сходятся в месте установки мультивыключателя или группы мультивыключателей. Поэтому они идеально подходят для использования в одно- или многоквартирных домах. Однако мультисвичи MR можно использовать и в более сложных системах. Встроенный блок питания в дальнейшем можно использовать для питания других элементов, используемых в установке.

Мультисвитч MR-924L имеет активный (усиленный) эфирный и спутниковый телеканал. Уровень сигнала для каждой спутниковой дорожки и DVB-T (47–790 МГц) регулируется с помощью специальных переключателей. Такой способ настройки обеспечивает большую стабильность заданных параметров по сравнению с традиционными решениями на основе потенциометров. Кроме того, коммутатор MR-924L оснащен пассивным трактом ТВ-сигнала (5–862 МГц), который можно использовать для обратного канала. Устройство не поддерживает как активные, так и пассивные тракты ТВ-сигнала.

Активный эфирный тракт DVB-T имеет встроенный фильтр сигнала LTE, позволяющий устранять нежелательные сигналы в диапазоне 800 МГц (частоты 791). -862 МГц), предназначенные для услуг передачи данных (LTE).

Литой корпус обеспечивает высокую эффективность экранирования, предотвращая проникновение сигналов помех внутрь устройства.

В установках на базе мультисвичей Следует использовать преобразователи QUATRO.

Отличительные особенности:

• радиальный мультипереключатель
• встроенная предварительная коррекция характеристик кабеля
• группировка выходов по выходному уровню
• разделение между входами более 30 дБ
• возможность питания предусилителя для наземной антенны
• оборудование активного наземного сигнального тракта с LTE-фильтром (47-790 МГц)
• пассивный тракт ТВ-сигнала (5-862 МГц)
• встроенный блок питания
• литой корпус, обеспечивающий высокий уровень экранирования – класс А
• Гарантия – 4 года.

Технические данные:

• Название MR-924L
• Количество выходов 24
• Рабочий диапазон [МГц] SAT 950–2400
• DVB-T/Radio 47–790
• Пассивный тракт 5-862
• Усиление (встроенная предварительная коррекция SAT выходов 1-16 2... 7
• Характеристики затухания выхода 17-32 1.. .5
• провод) [дБ]
• Активный путь DVB -T/ выходит. 1-8 1...4
• Выход радио. 9-16 0...2
• выходы 17-24 -1...0
• выходы 25-32 -
• выходы. 1-8 29
• выходит. 9-16 31
• Затухание [дБ] Пассивный тракт выходов 17-24 33
• выходы 25-32 -
• Контроль усиления в тракте SAT [дБ] ] 12 , шаг 4 дБ
• Регулировка усиления в названии телевизионного тракта [дБ] 15, шаг 1 дБ
• Макс. Уровень сигнала SAT (IMD3=35дБ)* [дБмкВ] 93
• Макс. Уровень сигнала DVB-T (IMD3=60дБ)* [дБмкВ] выходы 1–8 85
• выходы 9–16 83
• выходы 16–24 81
• выходы 25-32 -
• Разделение входов SAT [дБ] > 30
• Разделение выходов [дБ] > 30
• Питание на ВЧ-входах H/Lo, H/Hi - 18 В;
• V/Lo, V/Hi - 14 В
• Эфирное телевидение - 12 В
