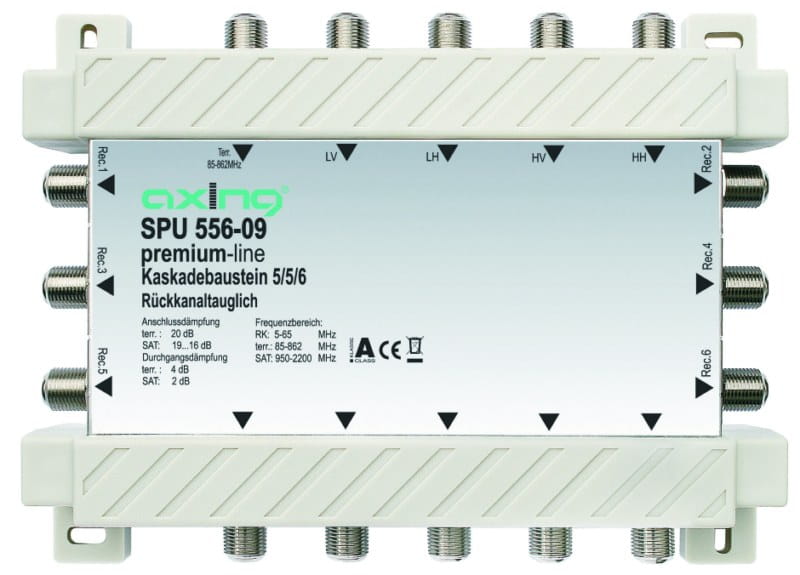

AXING SPU 556-09 Мультипереключатель 5/6 полос. Наземный

Мультисвитч используется для реализации коллективной (коллективной) спутниковой установки. С помощью мультисвитчей можно подключить множество тюнеров (до 1000 штук) к одной спутниковой антенне, оснащенной конвертером QUATRO.

Мультисвичи AXING имеют встроенную предварительную коррекцию характеристик кабеля, что является необходимым условием при построении большие мультисвичные установки. Затухание сигнала в коаксиальном кабеле увеличивается с увеличением частоты. Если сигналы более высокой частоты имеют более высокие уровни на выходе мультипереключателя, уровни всех транспондеров снова выравниваются на розетках.

Отличительные функции:

• Энергетическая экономия
• Обнаружение короткого замыкания
• Предварительная коррекция характеристик кабеля
• Швейцарское качество
• феноменальное соотношение цены и качества при монтаже с использованием оборудования AXINGA

Технические данные:

• диапазон частот (обратный канал/TV/SAT): 5...65 МГц/85...862 МГц/950...2200 МГц
• количество входов/выходов (через ): 5
• абонентских портов: 6
• Затухание ответвления ТВ: 20 дБ
• Затухание ответвления спутникового телевидения: 19...16 дБ
• Проходное затухание ТВ: 4 дБ
• Проходное затухание SAT: 2 дБ
• Разнесение при коммутации: >26 дБ
• Разделение по шлейфу: > 30 дБ
• разделение входов: >26 дБ
• разделение (SAT/терр.): >40 дБ
• разъемы: F
• размеры: 170 х 125 х 40 мм

Мультисвичная установка на базе оборудования серии AXING SPU xxx-09 поддерживает энергосбережение. Если ни один из подключенных к установке тюнеров не включен, напряжение питания преобразователей автоматически отключается. Нормальная работа установки восстанавливается автоматически при возвращении любого подключенного тюнера в нормальный режим работы.

Серия СПУ xxx-09 также обнаруживает короткие замыкания в подключенном в данный момент абонентском терминале (очень полезная функция для установщика).

Семейство AXING, к которому относится описываемый мультисвитч, родом из Швейцарии, что является лучшей рекомендацией для электронного оборудования. Компания AXING строго соблюдает строгие требования к производству, что позволяет нам свести количество рекламаций к минимуму (ниже 0,5%).

Еще одним преимуществом мультипереключателей AXING является цена. Цена большой установки на одну розетку трудно превзойти конкурентов. Это связано с тем, что установка по задумке Аксинга состоит как из мультисвитчей с активным, так и с пассивным путями передачи. В результате мы можем получить очень хорошо работающую установку и минимизировать затраты.

Важные примечания:

• В сети с Мультисвичи серии СПУ-55хх-09 необходимо установить усилителем СВС 550-01 (код изделия W1903) в качестве первого устройства в каскаде, либо один из мультисвичей с активным эфирным сигнальным трактом СПУ-56-09 (изделие код Т14506), СПУ-510-09 (код товара Т14510), СПУ-516-09 (код товара Т14516)
• Пассивно не значит хуже!

  Перед внедрением большого и среднего мультисвича установки необходимо рассчитать энергетический баланс, благодаря которому мы сможем правильно подобрать количество, тип и расположение: мультипереключателей, усилителей и ответвителей шины. Это позволит получить сигнал хорошего качества в абонентских розетках.

• Рекомендуется использовать ответвления шины (сигнал от конвертера QUATRO и эфирного ТВ). Разделение сети на более мелкие фрагменты облегчает процесс пусконаладочных работ и улучшает работу сети.
• Для подключения каскадных мультисвичей рекомендуем использовать быстроразъёмы CFA 4-01 U1007
