Musical Fidelity A1 (чорний)

Стереоусилитель Musical Fidelity A1

Musical Fidelity A1 стал одним из самых классических образцов — внутри и снаружи. Выпущенный в 1985 году, он быстро стал абсолютным зверем, когда дело дошло до управления некоторыми из самых сложных громкоговорителей того времени, хотя это был скорее маломощный интегрированный усилитель. Но: все это было сделано в чистом классе А с идеальной и профессионально спланированной дискретной симметричной топологией схемы и использованием только компонентов высочайшего качества.

А1 показал людям, что усилители - это больше, чем просто высокая мощность.

А1 показал людям, что усилители - это больше, чем просто высокая мощность.

p>

p>

Благодаря огромному успеху A1 за прошедшие годы претерпел множество переизданий и новых версий.

Теперь, в 2023 году, впервые с момента своего выпуска При первом запуске мы сохранили все характеристики, дизайн и схему версии 1985 года для тех, кто пропустил ее в первый раз. Благодаря обновленному трансформатору, блокам питания и современным малошумящим компонентам мы обновили формулу и с гордостью представляем свежий оригинал - три десятилетия спустя

Основные характеристики:

• Мощность 25 Вт в чистом классе A при 8 Ом
• Дискретная, симметричная топология
• Планарные аудиотранзисторы с максимальной выходной мощностью 25 А
• Динамический класс A плавно переходит (НЕ переключается) в класс B, позволяя при необходимости увеличить ток. Без проблем питает сложные динамики.
• Обновленный трансформатор для обмотки «двойное моно».
• Полностью независимый левая и правая питание
• Каждый усилитель мощности теперь имеет удвоенную мощность источника питания
• Понижен шум трансформатора и рассеивание тепла
• Фильтрованный источник питания основной
• Блок усиления перед регулировкой громкости может быть полностью обходится b> через «прямой» переключатель.
• Высококачественный и обновленный потенциометр ALPS серии RK
• Схема малошумящего предусилителя b> TL071 JFET
• Дискретный ток Входной каскад проигрывателя проигрывателей MM/MC
• Малошумящий преобразователь ток-напряжение для дальнейшего усиления и RIAA коррекция
• Автоматическое согласование входного сопротивления (номинал 1К) для МК с повышенным коэффициентом усиления
• Оригинальный (1985) внешний вид и схемы A1 с современными улучшениями.
• Добавлен пульт дистанционного управления для регулировки громкости.
• Современные обновленные малошумящие компоненты.

A1 построен на полностью дискретной и симметричной топологии класса A. Он способен передавать 25 Вт чистой мощности класса A на нагрузку 8 Ом и максимальный выходной ток 25 А. Хотя эти цифры могут показаться довольно низкими, способность выходного каскада управлять сложными динамиками сама по себе является маленьким чудом. Усилитель работает в динамическом классе А, и если постоянный ток класса А превышен, он автоматически допускает большее. Таким образом, он плавно «переходит» (НЕ «переключается») в режим работы класса B, временно позволяя продолжать потреблять требуемый ток.

Усовершенствования по сравнению с оригиналом:

• Обновленный трансформатор для более эффективной обмотки «двойная монорельсовая шина».
• Высококачественный и обновленный потенциометр ALPS серии RK для регулировки громкости.
• Добавлен инфракрасный пульт дистанционного управления для регулировки громкости.
• Блок усиления перед регулировкой громкости полностью переключается с помощью «прямого» переключателя (-10 дБ).
• Все транзисторы, включая выходные, тщательно проверяются. выбранные современные эквиваленты.
• Все конденсаторы на пути прохождения сигнала относятся к полипропиленовому (ПП) типу.
• Резисторы представляют собой современную малошумящую металлическую фольгу.
• Соблюдается осторожность. приняты для того, чтобы не изменять характеристики каких-либо компонентов по сравнению с оригиналом, а обновить их до современных, долговечных эквивалентов.
• Компоновка точно соответствует оригиналу в пределах участков печатной платы.
• Улучшенная компоновка схемных секций, в частности, отдельные источники питания и усилители мощности.
• Улучшен фонокорректор и предусилитель для снижения шума и фонового шума.

Блок питания

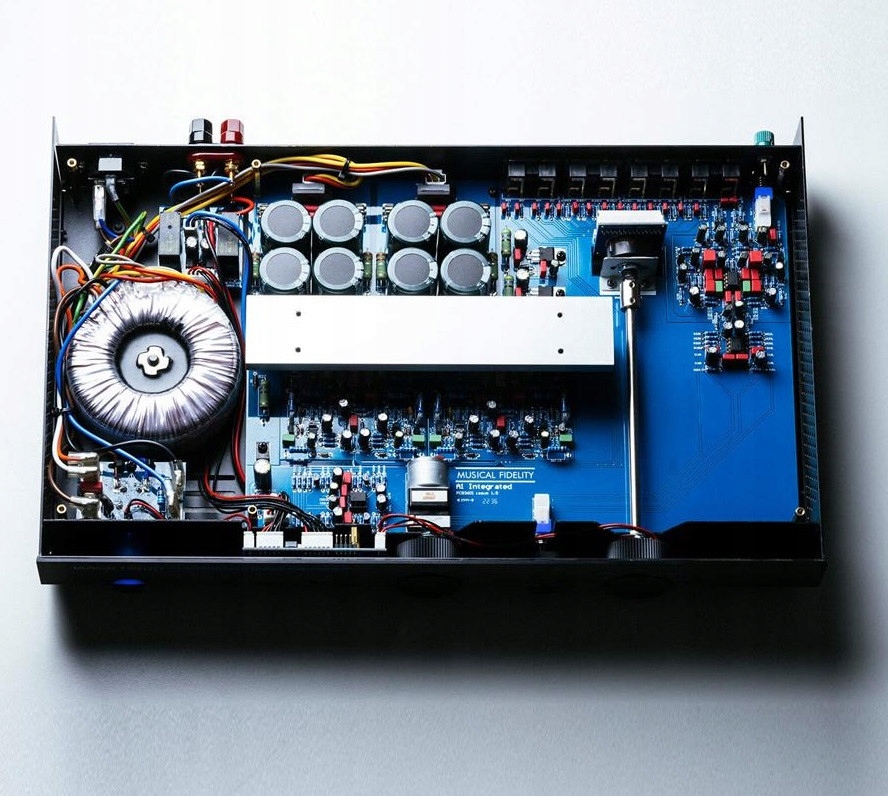

Новый А1 получил обновленный трансформатор с разъемной шины (оригинал 1985 года) на более эффективные обмотки «двойное моно разъемное рельсовое». Стадии усиления питаются от полностью независимых левого и правого источников питания для улучшения мощности и стереоизображения, а каждый усилитель мощности теперь имеет удвоенную емкость источника питания, что приводит к снижению пульсаций и шума.

Шум трансформатора и рассеивание тепла было уменьшено благодаря повышению эффективности и модернизированным компонентам. Основные источники питания фильтруются для лучшего регулирования и снижения перенапряжений при включении питания.

Предварительный усилитель

Схема малошумящего предусилителя такая же, как и оригинальная. дизайн с 1985 года и, как мы подчеркивали выше, широко использует усовершенствованные, полностью сглаженные и регулируемые источники питания.

Среди заметных изменений одно, которое сразу бросается в глаза, — добавление нового «прямого» включить каскад предусилителя. С помощью этого переключателя вы можете полностью обойти блокировку усиления перед регулировкой громкости, что приведет к уменьшению усиления примерно на 10 дБ. Эта функция оказывается особенно полезной при работе с современными мощными цифровыми источниками, позволяя точно настроить диапазон потенциометра громкости и приспособить чувствительные динамики.

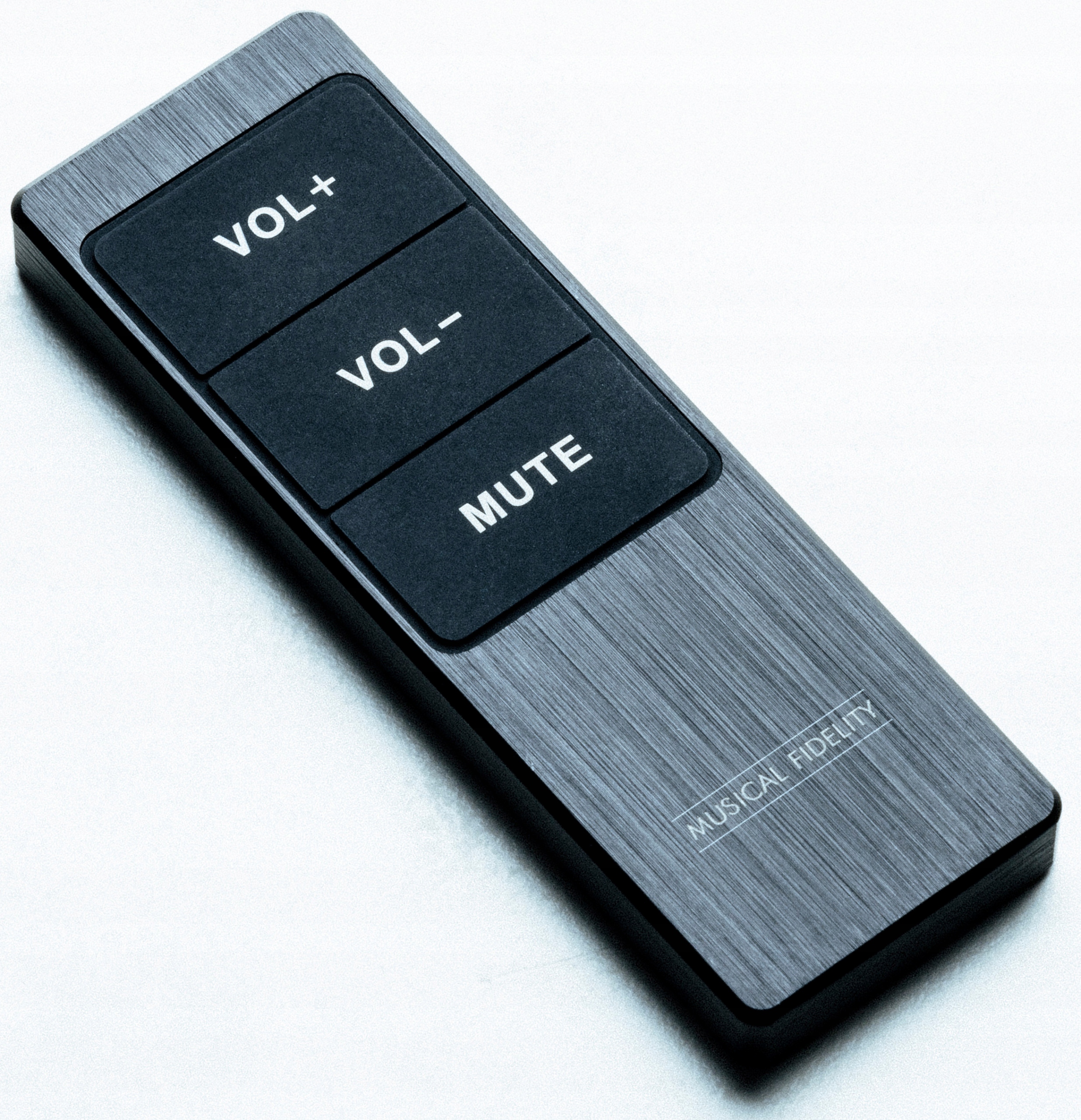

Кроме того, произошло значительное улучшение сам потенциометр громкости, который теперь заменен на качественный потенциометр из серии ALPS RK. Этот высококачественный компонент обеспечивает превосходную производительность и повышенную точность. Кроме того, потенциометр теперь моторизован, что обеспечивает удобство регулировки громкости, не вставая с дивана, благодаря новому пульту дистанционного управления, входящему в комплект.

Пехофонический предусилитель

A1 использует дискретный входной каскад, работающий в токовом режиме, обеспечивая минимальный уровень шума при усилении картриджей MC и MM. Для дальнейшего усиления и коррекции RIAA используется малошумящий каскад преобразования тока в напряжение. Автоматическое согласование входного импеданса для выбранного входа MC вместе с увеличенным коэффициентом усиления повышает универсальность фонокорректора A1.

Возвращение настоящей классики Hi-Fi

У А1 есть один секрет. Секрет прост: он создает музыку. Он звучит сладко и гладко и создает прекрасную атмосферу вокруг натуральных инструментов. Особенно в помещениях небольшого и среднего размера, тщательно оснащенных парой отличных двухполосных динамиков. Это не мощный инструмент, но любители музыки оценят его возможности.

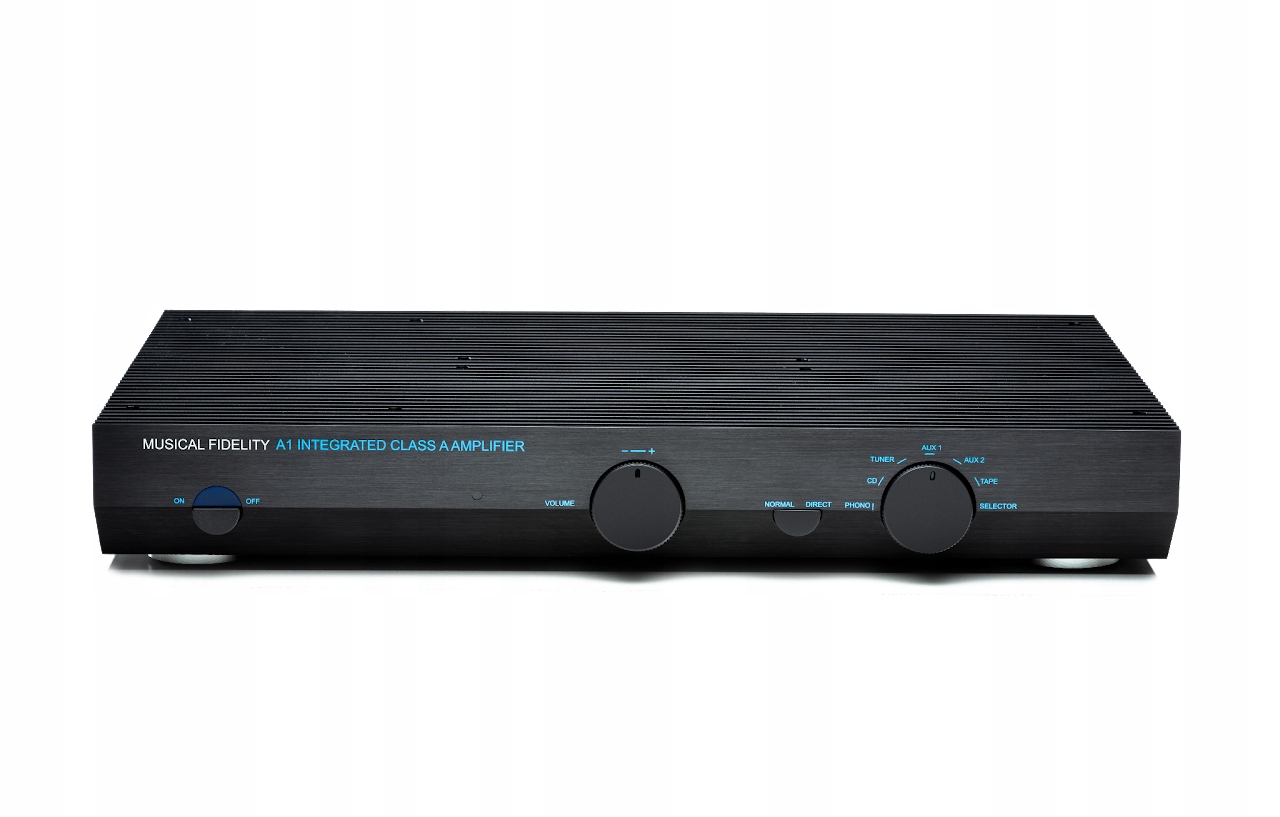

Это не тот продукт, который вы захотите скрыть. Прекрасный пример формы, следующей за функцией. Увеличенные радиаторы определяют внешний вид A1, но они необходимы для его работы. Поистине уникальный как снаружи, так и внутри.

У A1 приятный, теплый, полный и захватывающий звук. Никакой шероховатости. Нет зерна. Просто чистая музыка. Он не засоряется и, несмотря на меньшую мощность, легко раскачивает сложные колонки. Остается чистым до предела мощности. Слушать то, что делает A1, — значит слушать то, что должен делать Hi-Fi: он делает музыку чистой и простой.

Технические характеристики:

Усилитель:

• Мощность: 25 Вт на канал при 8 Ом
• Напряжение: пиковое 42,5 В
• Ток: 25 А между пики
• Коэффициент затухания: 150
• Усиление (макс. громкость): 32 дБ (прямой режим), 42 дБ (нормальный режим)
• Устройства вывода: 2 на канал
• Отношение сигнал/шум: 82 дБ
• Разделение каналов: 85 дБ
• Частотная характеристика: +0, -1 дБ, от 10 Гц до 40 кГц
• Чувствительность линейного уровня: 300 мВ (среднеквадратичное значение) номинал, 8 В среднеквадратичное значение (максимум).
• Сопротивление линейного входа: 25 кОм
• Ленточный выход Импеданс: 220 Ом
• Выходное сопротивление предусилителя: 100 Ом

Граммофонный предусилитель:

• Отклик RIAA Phono: +/- 1 дБ
• Чувствительность мм: номинал 5 мВ
• Емкость/импеданс/усиление мм: 100 пФ/50 кОм/40 дБ< /li>
• Отношение сигнал/шум мм: 75 дБ
• Чувствительность MC: номинал 450 мкВ
• Сопротивление/усиление MC: 1 кОм / 60 дБ
• Соотношение сигнал/шум MC: 70 дБ

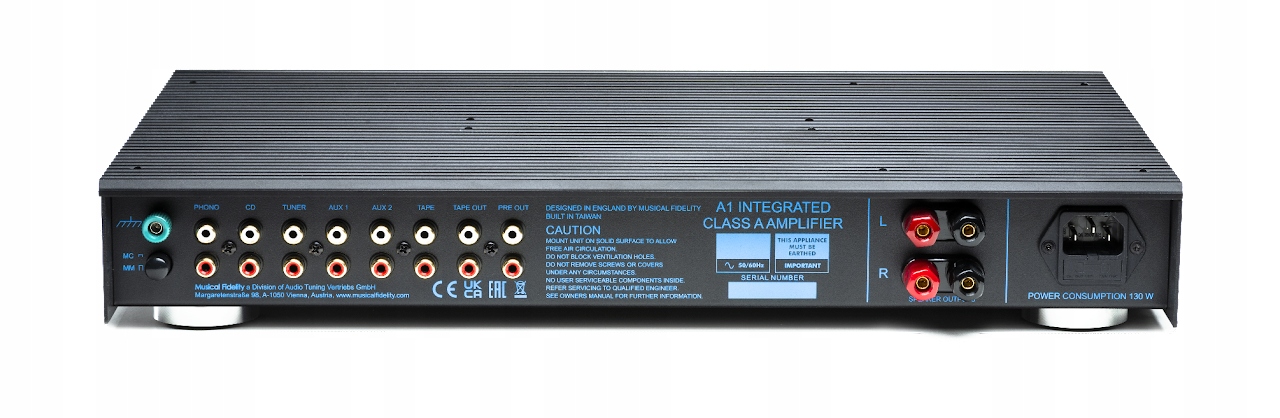

Входы:

• 1 фонокорректор RCA MM/MC, 5 линейных RCA

Выходы:

• 1 x фиксированный линейный выход RCA TAPE OUT
• 1 x линейный выход RCA var PRE OUT
• 1 штырь типа «банан» 4 мм/переплета. ВЫХОД ДИНАМИКА.

Общая информация:

• Напряжение: 230 В/115 В встроено или 100 В опционально
• Макс. Потребляемая мощность: 130 Вт, 0 Вт в режиме ожидания (=выключение питания).
• Размеры (Ш x В x Г): 440 x 68,3 x 283,3 мм
• Вес: 10,5 кг
• ли>
