Музыкальная шкатулка со световым эффектом, 12 светодиодов THT с SMD-чипом
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 32
Просматривая «Музыкальная шкатулка со световым эффектом, 12 светодиодов THT с SMD-чипом», вы можете быть уверены, что данный товар из каталога «Монтажные комплекты» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

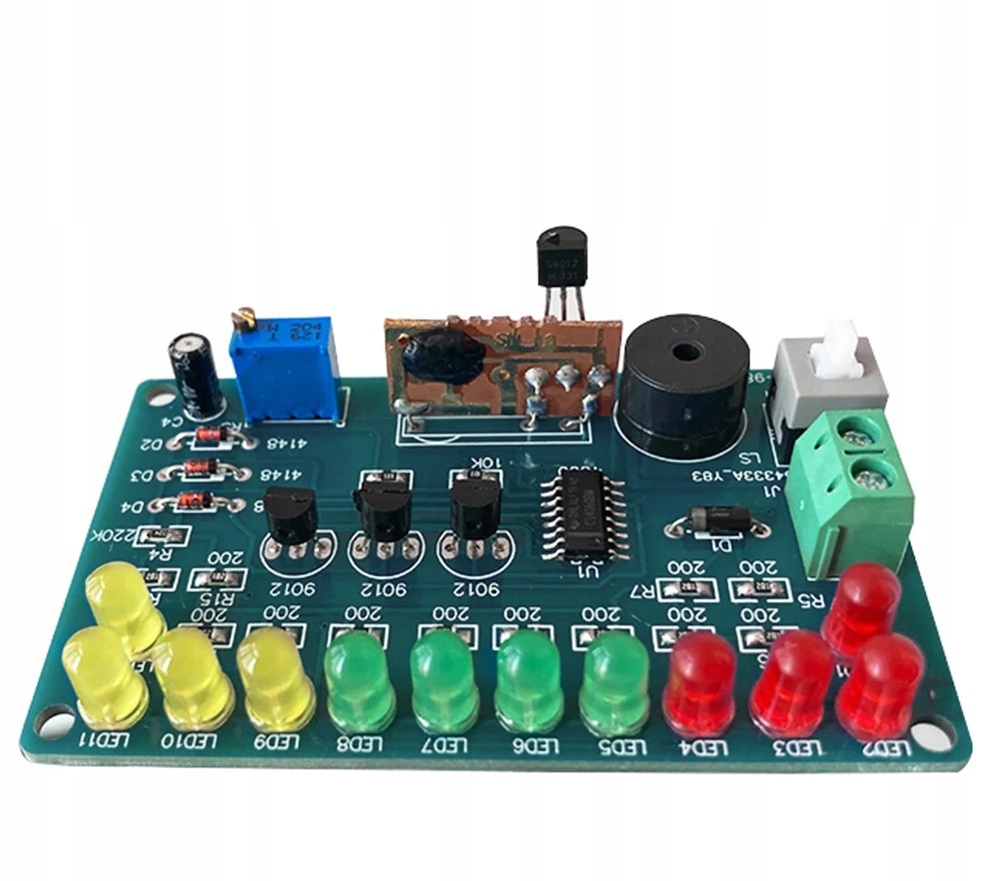

Музыкальная шкатулка с 12 светодиодами
Сквозная система THT и SMD

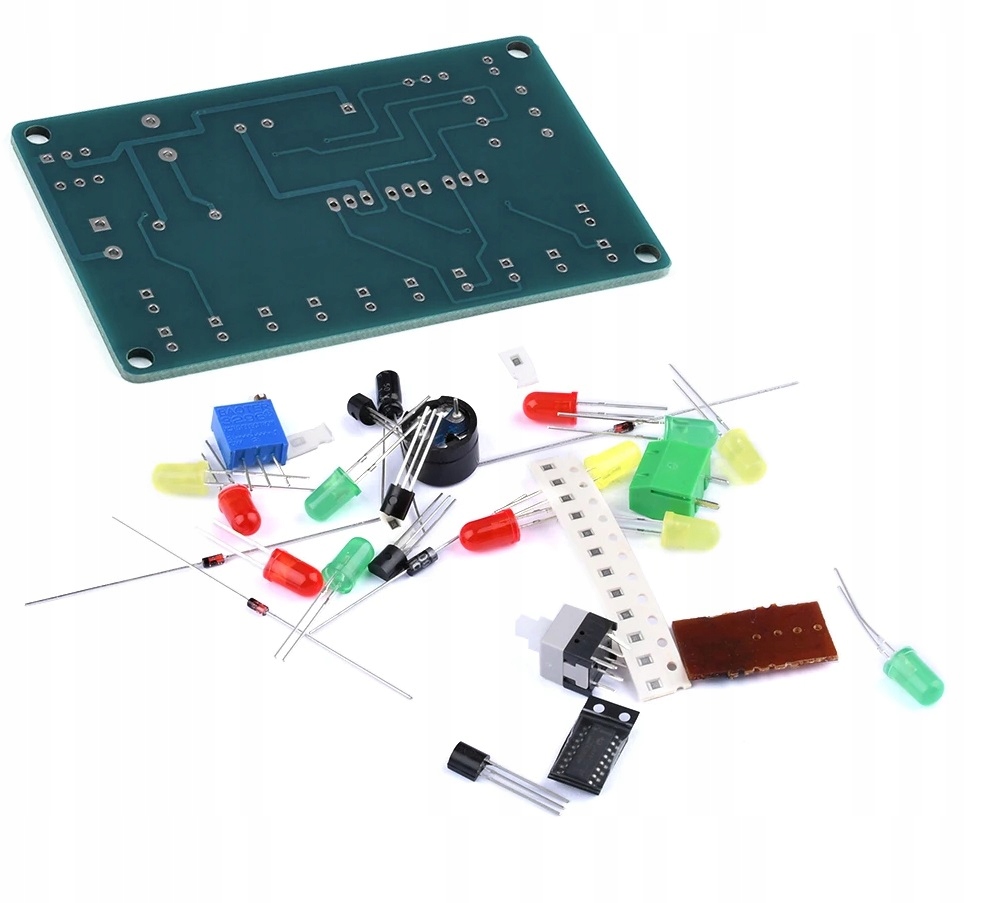

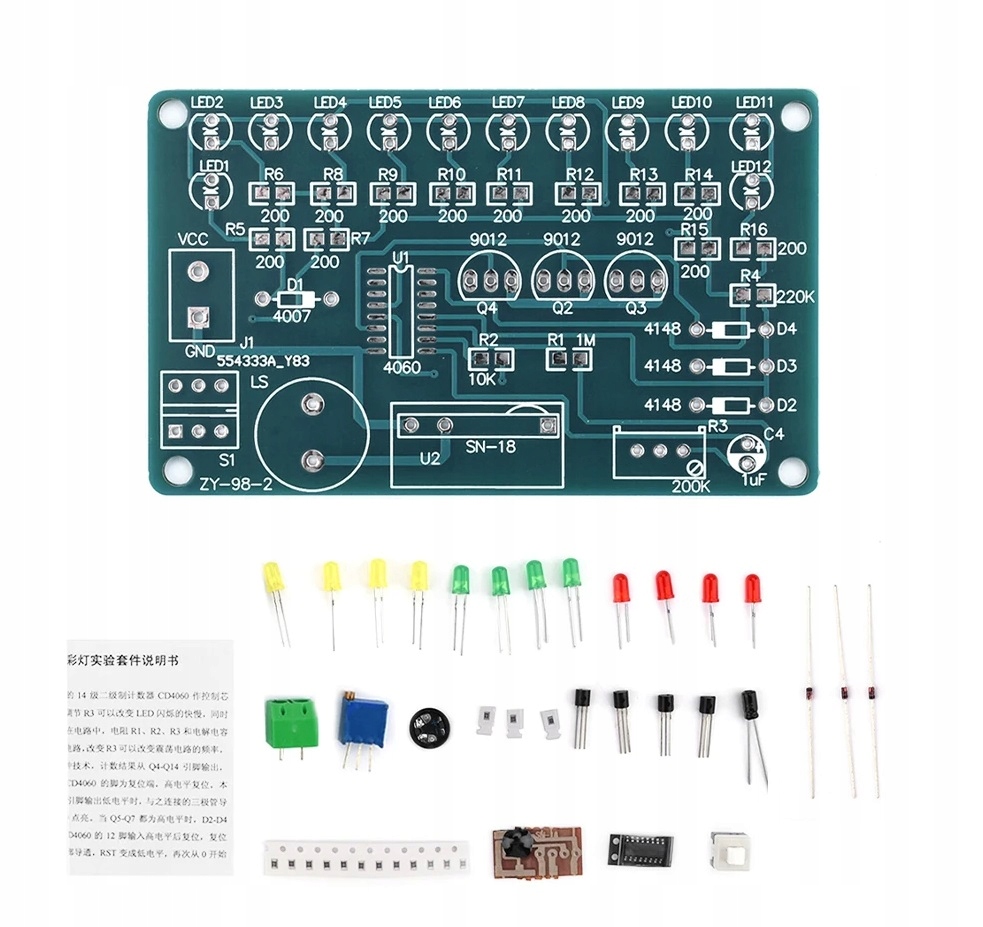

Система для самостоятельной сборки, пайки
Сложность сборки: средне-продвинутая.
Время сборки около 90 минут.

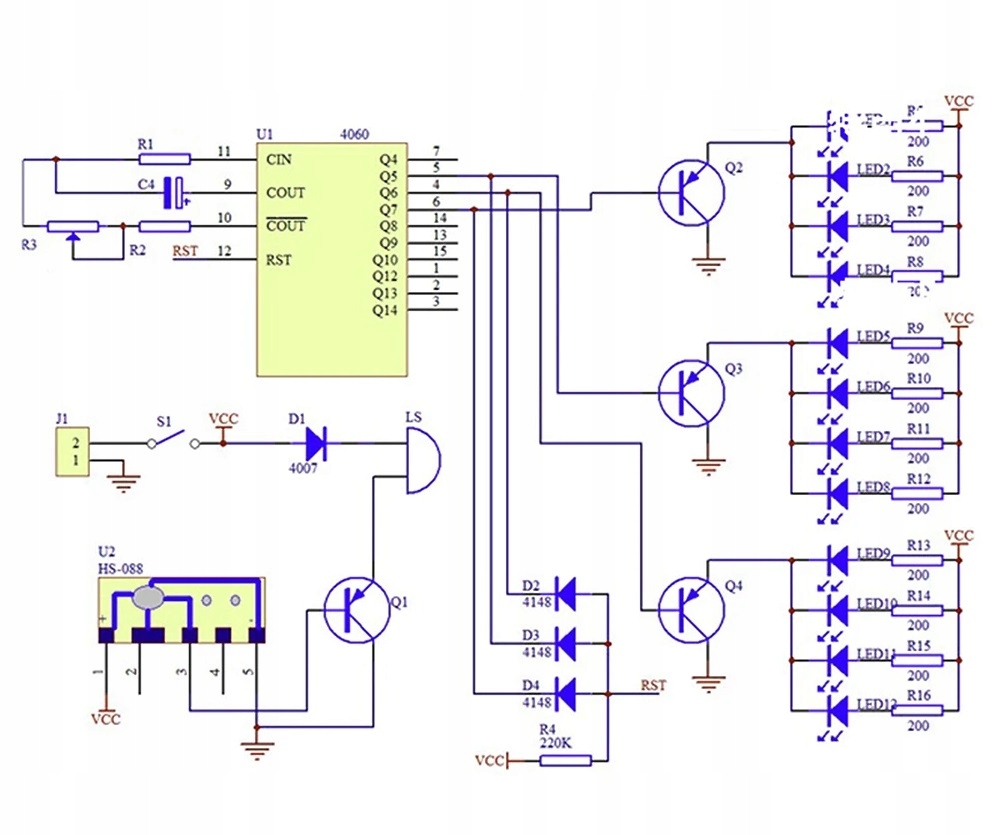

Модуль основан на системе управления CD4060.
После подачи питания система начинает воспроизводить мелодию
и загораются красный, желтый и зеленый светодиоды в зависимости от загруженной системы.
Для ускорения или замедления свечения светодиодов используется регулируемый потенциометр.
Питание: 4,5 - 5В

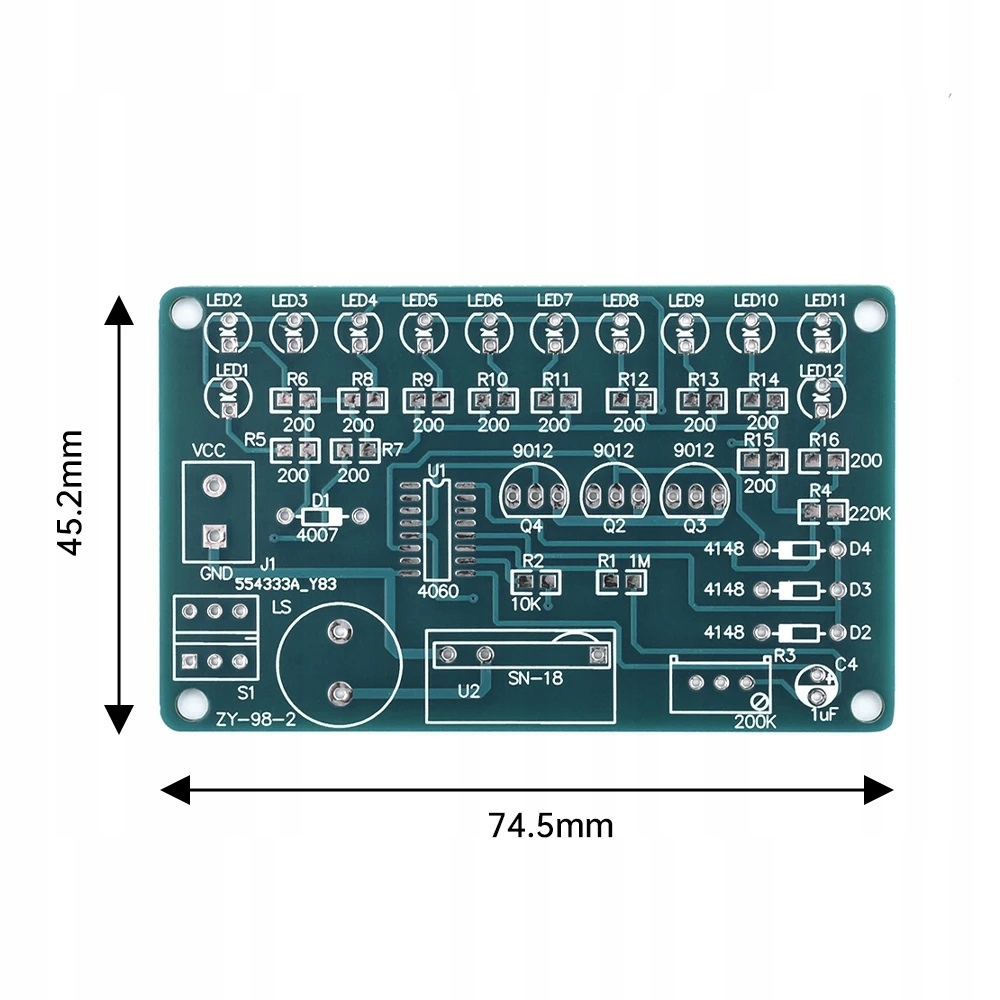

Размер печатной платы: 75мм х 45мм
Инструкция:

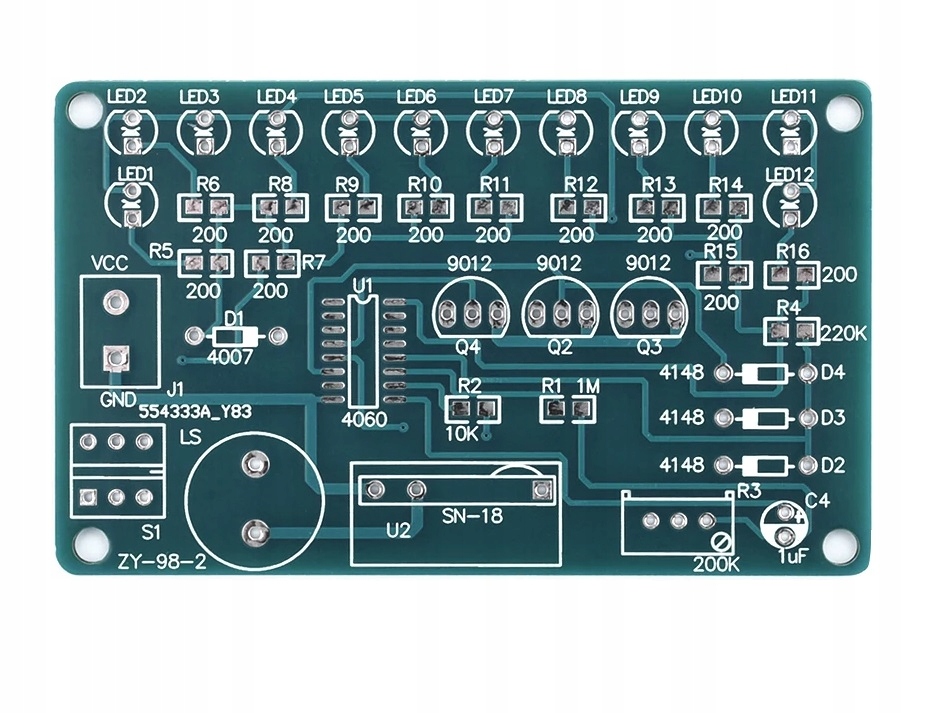

Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку; их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
