3-х секционный гидрокомплект 80л/мин для TURA

Производитель: SM-G (SKRAW MET GROUP)

КОД SKRAW MET: [8475]

Содержимое комплекта:

• 2 кабеля длиной 2м [0203]
• гидравлический распределитель для кабелей, 2 секции, 80л/мин [1603]
• Клапан электромагнитный-делитель 6/2 12В 90л/мин [1962]

Комплект идеально подходит для машин и устройств с гидравлическим приводом. Гарантирует эффективное управление двумя секциями в фронтальных погрузчиках TUR (подъём рамы и наклон лопаты) и одной дополнительной секцией после нажатия кнопки.

Комплект имеет множество преимуществ, которые влияют на динамичное, быстрое и безопасное управление машиной.

Может использоваться в сельском хозяйстве, садоводстве, лесное хозяйство и строительство. Он приспособлен для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

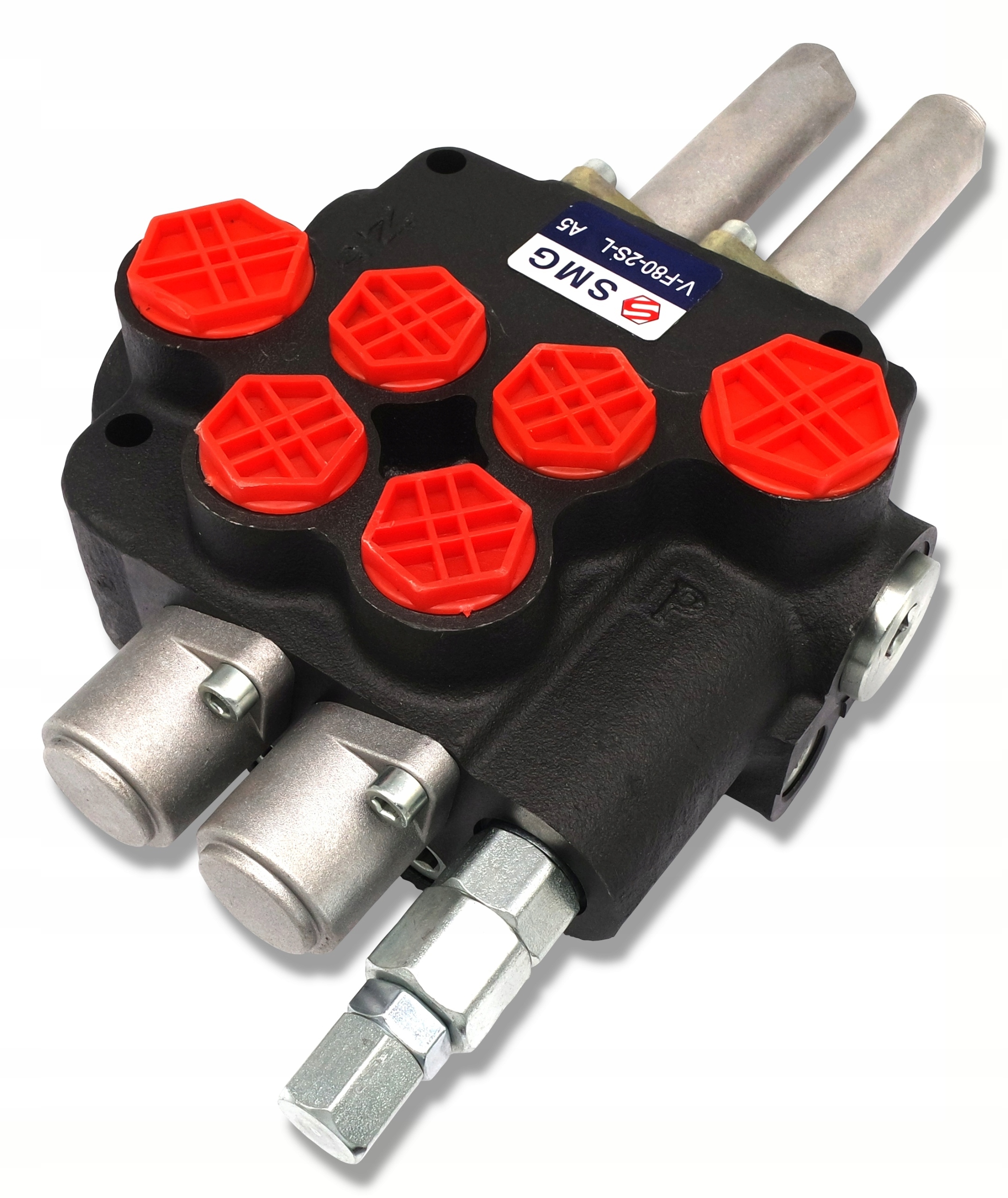

РАСПРЕДЕЛИТЕЛЬ ГИДРАВЛИЧЕСКИЙ 2-СЕКЦИОННЫЙ, 80Л, С КАБЕЛЯМИ

Производитель: SM-G (SKRAW MET GROUP)

Высококачественный моноблочный распределитель отличается компактной конструкцией, стабильной работой и высокой универсальностью.

Он обеспечивает управление двумя двухсторонними исполнительными механизмами или (после включения). один из портов) одностороннего действия.

Возможно последовательное подключение к существующей системе (требуется нажимная гильза).

Управление из кабины с помощью тросов и джойстика.

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Универсальный распределитель применяется в различных типах машин. такие как:

• Циклопы
• Туры
• Погрузчики
• Плуги
• Вилочные погрузчики и многие другие

Трехпозиционный ползунок (1 - 0 - 2)

• Пружина возвращается в само положение вертикальное
• Нейтральное положение 0 (джойстик установлен вертикально – трос ослаблен) шток исполнительного механизма стоит – масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен в диагональном положении вперед) шток исполнительного механизма выдвинут.
• Рабочее положение 2 (джойстик установлен в обратном диагональном положении), шток исполнительного механизма уходит.

Подключение:

• Питание (П) БСП 3/4"
• Обратка (Т) БСП 3/4"
• Вывод на секции БСП 1/2"
• Подключение БСП 3/4"

Технические характеристики:

Поток масла: 0–80 л/мин

Максимальное рабочее давление: 250 бар

Допустимая температура окружающей среды: от -40 ℃ до +60 ℃

Допустимая температура масла: <б>-15℃ до +80℃

Оснащен предохранительным клапаном.

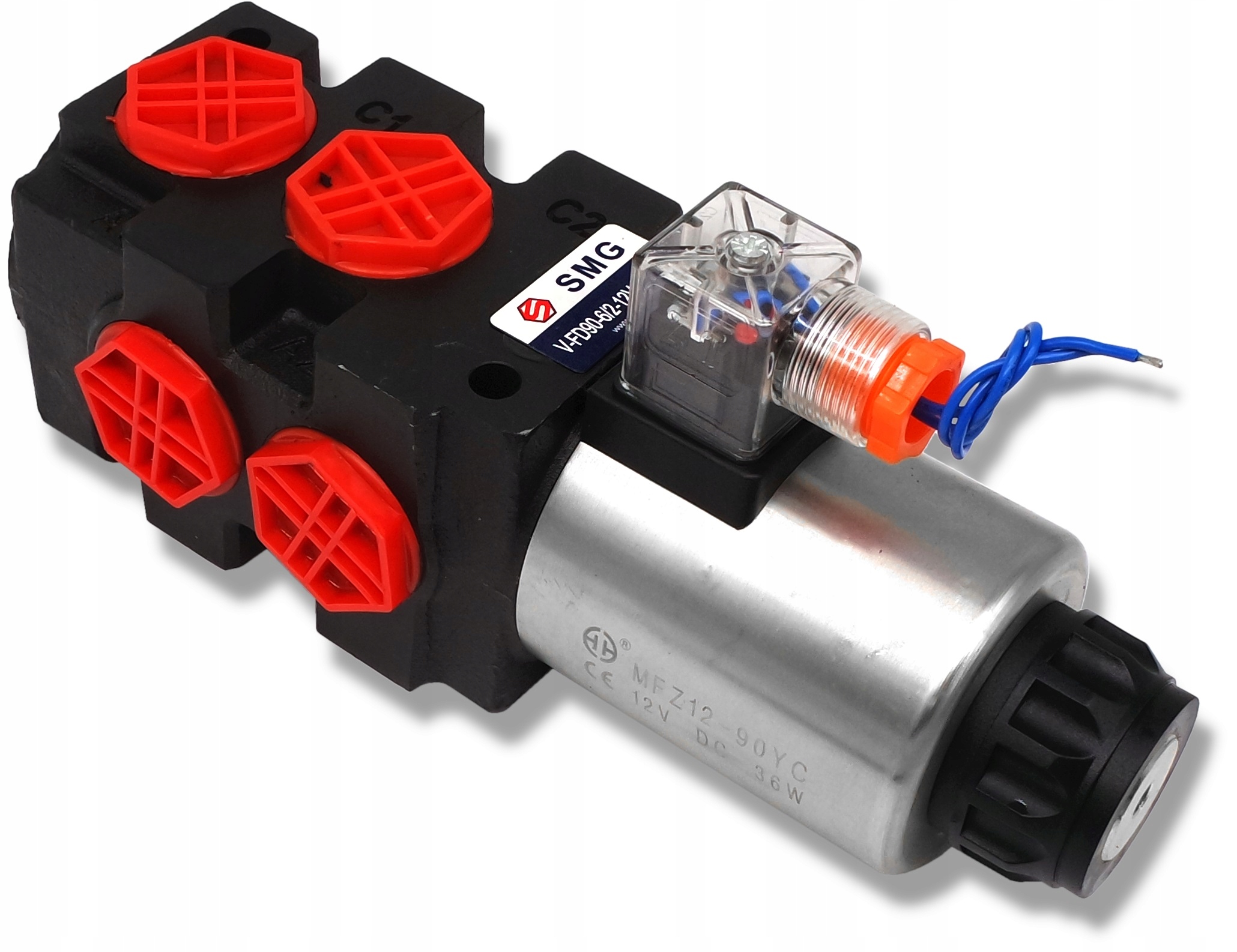

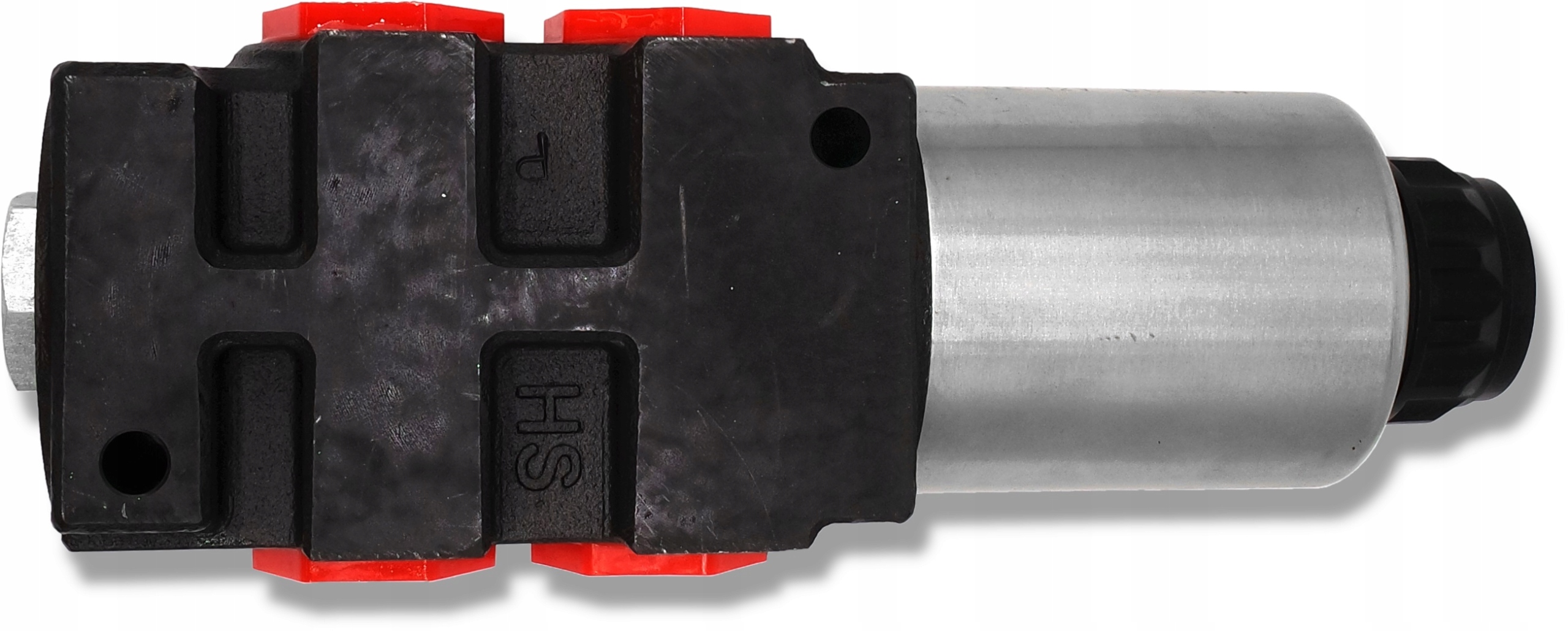

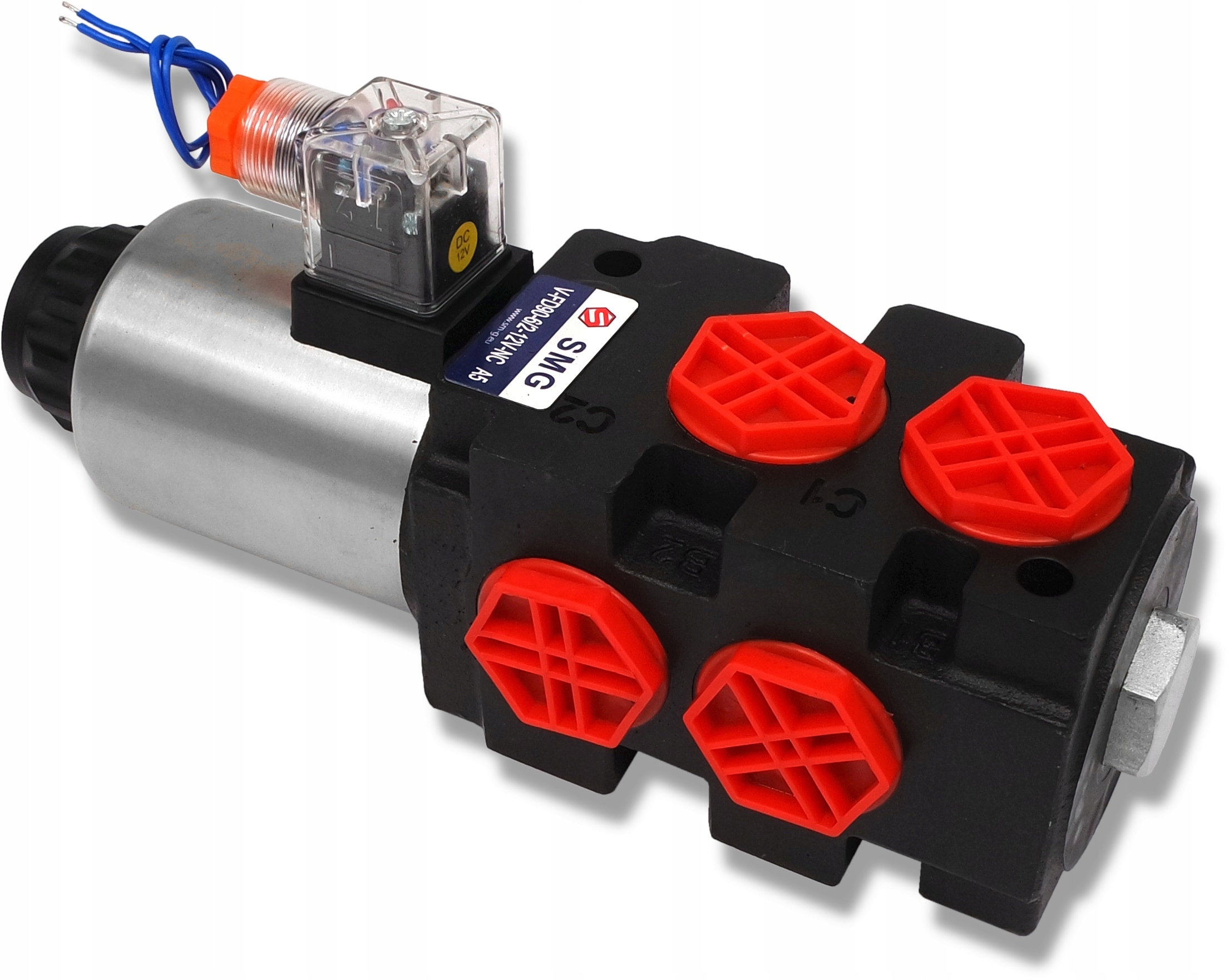

Клапан электромагнитный 6/2 12в 90 л/мин с заглушкой

Производитель: SM-G (SKRAW MET GROUP)

Данный электромагнитный клапан является идеальным решением, когда используемый гидрораспределитель (для управления одним исполнительным механизмом) не имеет дополнительной секции для управления другим исполнительным механизмом.

Применяется для рулевой гидравлики, чаще всего с 2-х секционным. распределитель, трехсекционный, напр. грейфер, крокодил и т. д.

В один блок можно последовательно соединить с помощью фланцев максимум 3 клапана.

Высококачественный электромагнитный клапан, отличающийся компактной конструкцией, стабильной работой и высокой универсальностью.

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

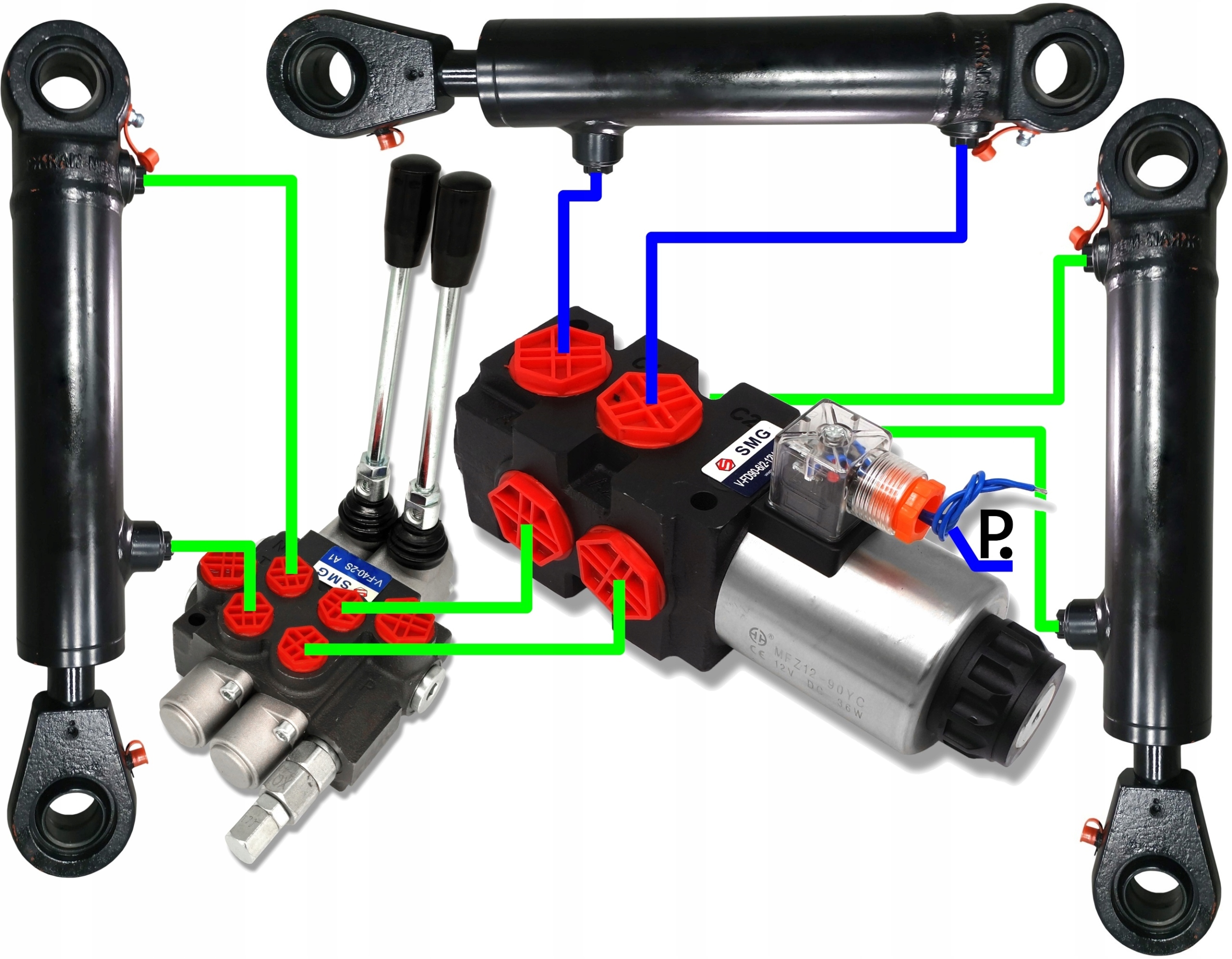

Пример использования электромагнитного клапана: два гидроцилиндра двойного действия, управляемые одной секцией в распределителе.

Благодаря этому (с помощью электрического импульса, вызываемого кнопкой) мы можем управлять двумя независимыми гидроцилиндрами двойного действия.

Эта кнопка обычно располагается на элементе управленият.е. рычаг или джойстик.

Учтите, что он не позволяет управлять двумя приводами одновременно.

Технические данные:

• Резьба (BSP): 3/4"
• Максимальный расход масла: 90 л/мин
• Напряжение: 12 В
• Максимальное рабочее давление: 315 бар

Допустимая температура окружающей среды: от -40 ℃ до +60 ℃

Допустимая температура масла: от -15 ℃ до +80 ℃

ПОДКЛЮЧЕНИЕ:

A1 - A2 ПОДАЧА ПИТАНИЯ/ОБРАТ (независимо от того, будет ли A1 или A2 обраткой или питанием)

B1 - B2 - C1 - C2 ВЫХОДЫ ДЛЯ ПРИЕМНИКОВ (например, ПРИВОДОВ)

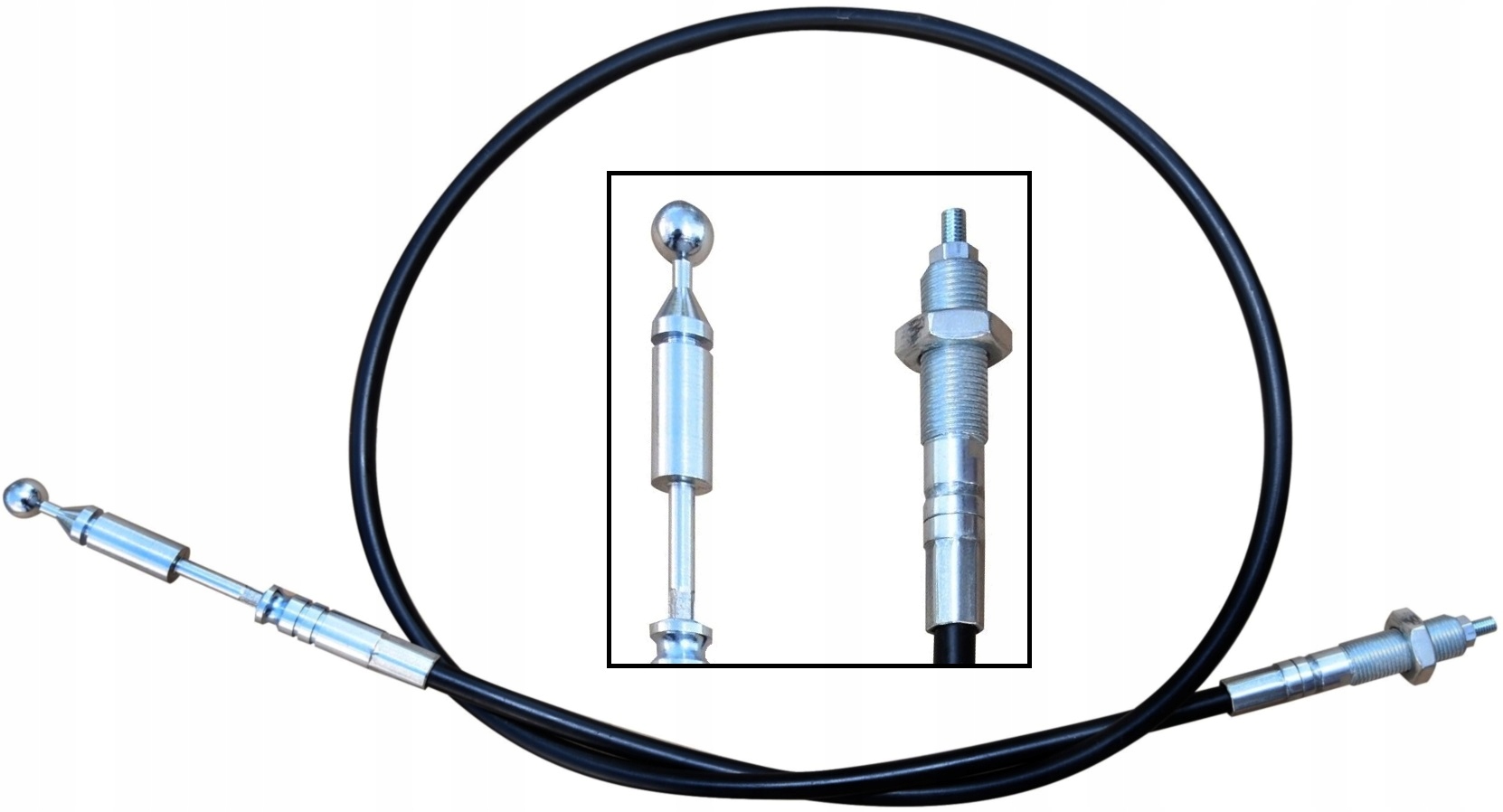

Кабель для управления распределителем с шариком длиной 2 метра

ПОЛЬСКИЙ продукт

СУПЕР ПРОЧНЫЙ

Кабель идеально подходит для управления гидравлическими распределителями, используемыми в машинах и устройствах с гидравлическим приводом, управляемых джойстиком/рычагом.

Он может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и промышленности в целом.

Советы:

• Наконечьте конец кабеля со стороны джойстика с шариком с диаметром 14мм.
• Конец кабеля со стороны распределителя, резьба корпуса кабеля М16х1,5, резьба ползуна М6х1,6
