НАБІР ЦАНГ ER32 18 шт.
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 15
Покупая «НАБІР ЦАНГ ER32 18 шт.» данный товар из каталога «Держатели и приспособления для крепления» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

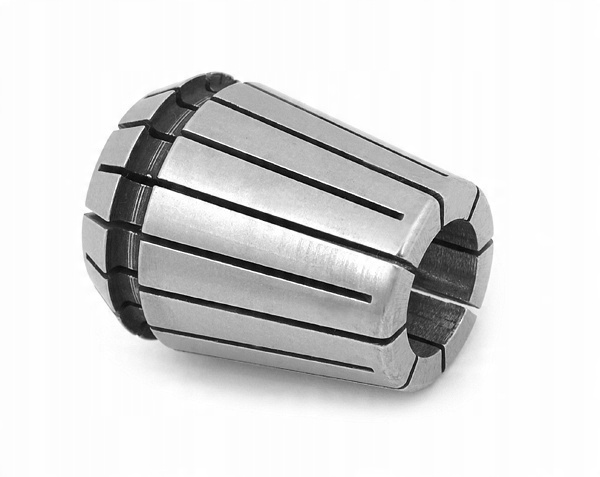

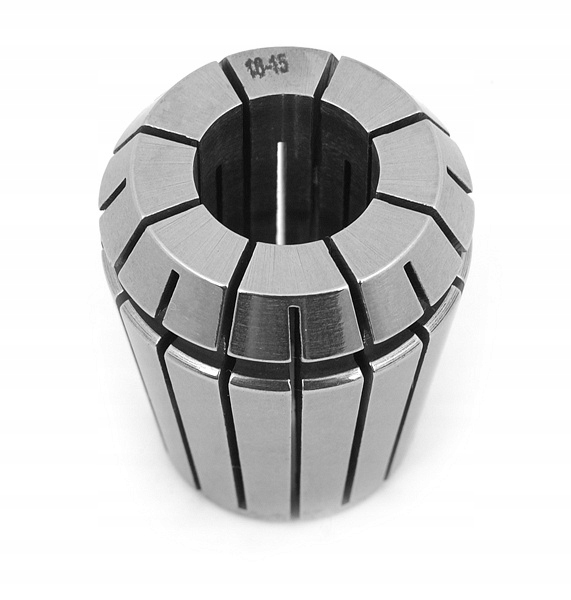

НАБОР ЦАНГ ЦАНГ ER32 DIN6499B
18 шт.
Номер по каталогу: 10153
ДИАПАЗОН 3-20 мм

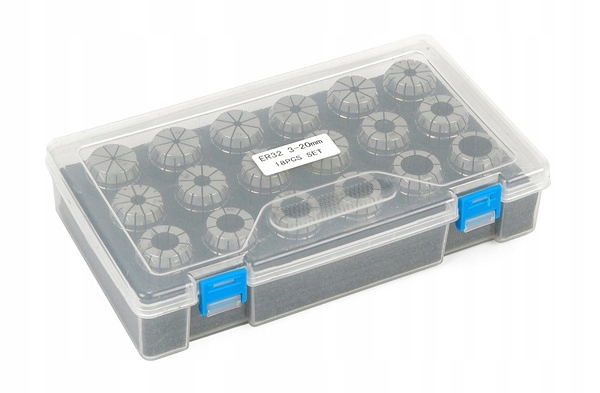

Набор в пластиковой упаковке.
В комплект входят следующие размеры:
(3-2), ( 4-3),(5-4),(6-5),(7-6),(8-7),(9-8),
(10-9),( 11 -10),(12-11),(13-12),
(14-13),(15-14),(16-15),(17-16),(18 - 17),
(19-18),(20-19)
Ниже приведен чертеж с техническими данными, взаимозаменяемым является только размер d (в зависимости от втулки, остальные размеры для всех размеров одинаковы.)
Максимальный монтажный диаметр втулок ER:
ER16мм - dмакс- 10мм
ER20мм - dмакс- 13мм
ER25мм - dmax- 16мм
ER32мм - dmax- 20мм
ER40мм - dмакс-26мм
На других аукционах вы найдете втулки других размерови множество других инструментов.

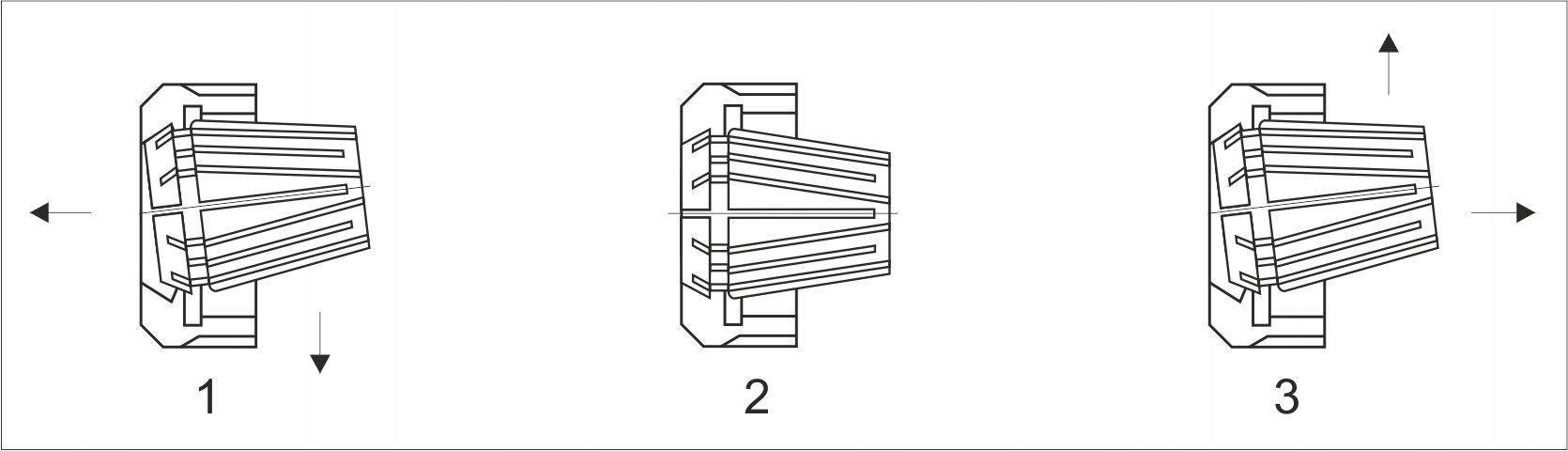

Инструкция по сборке:
- вставить втулку в гайку под углом,
- зацепить швеллером за эксцентриковый или цилиндрический выступ гайки (рис. 1)
- запрессуют втулку в гайку (рис. 2)
- вверните гайку с запрессованной втулкой в держатель для установки инструмента.
