НАБІР ЦАНГ ER40 24 шт.
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 14
Покупая «НАБІР ЦАНГ ER40 24 шт.» данный товар из каталога «Держатели и приспособления для крепления» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
НАБОР ЦАНГ ЦАНГ ER40 DIN6499B
24 шт.
Номер по каталогу: 10154
ДИАПАЗОН 3–26 мм

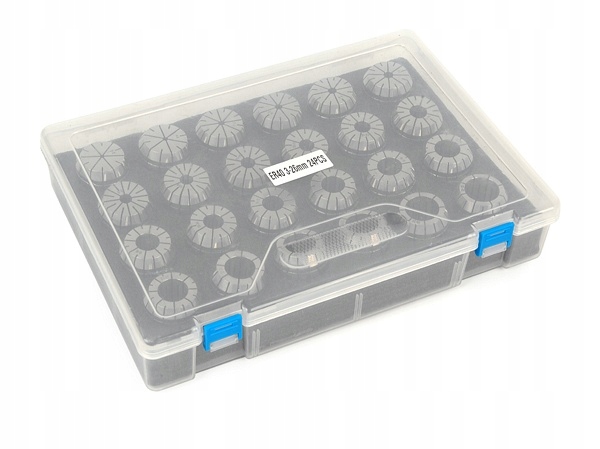

Набор в пластиковой упаковке.
В комплект входят следующие размеры:
(3-2), ( 4-3),(5-4),(6-5),(7-6),(8-7),(9-8),
(10-9),( 11 -10),(12-11),(13-12)
(14-13),(15-14),(16-15),(17-16),(18- 17) ),
(19-18),(20-19),(21-20),(22-21),(23-22),
(24 -23 ),(25-24),(26-25)
Ниже приведен чертеж с техническими данными, взаимозаменяемым является только размер d (в зависимости от втулки остальные размеры одинаковы для всех размеров .)
Максимальный монтажный диаметр втулок ER:
ER16мм - dмакс- 10мм
ER20мм - dмакс- 13мм
ER25мм - dmax- 16мм
ER32мм - dmax- 20мм
ER40мм - dмакс-26мм
На других аукционах вы найдете втулки других размерови множество других инструментов.
Инструкция по сборке:
- вставить втулку в гайку под углом,
- зацепить швеллером за эксцентриковый или цилиндрический выступ гайки (рис. 1)
- запрессуют втулку в гайку (рис. 2)
- вверните гайку с запрессованной втулкой в держатель для установки инструмента.
