Набор для самостоятельной сборки усилителя TDA2030A

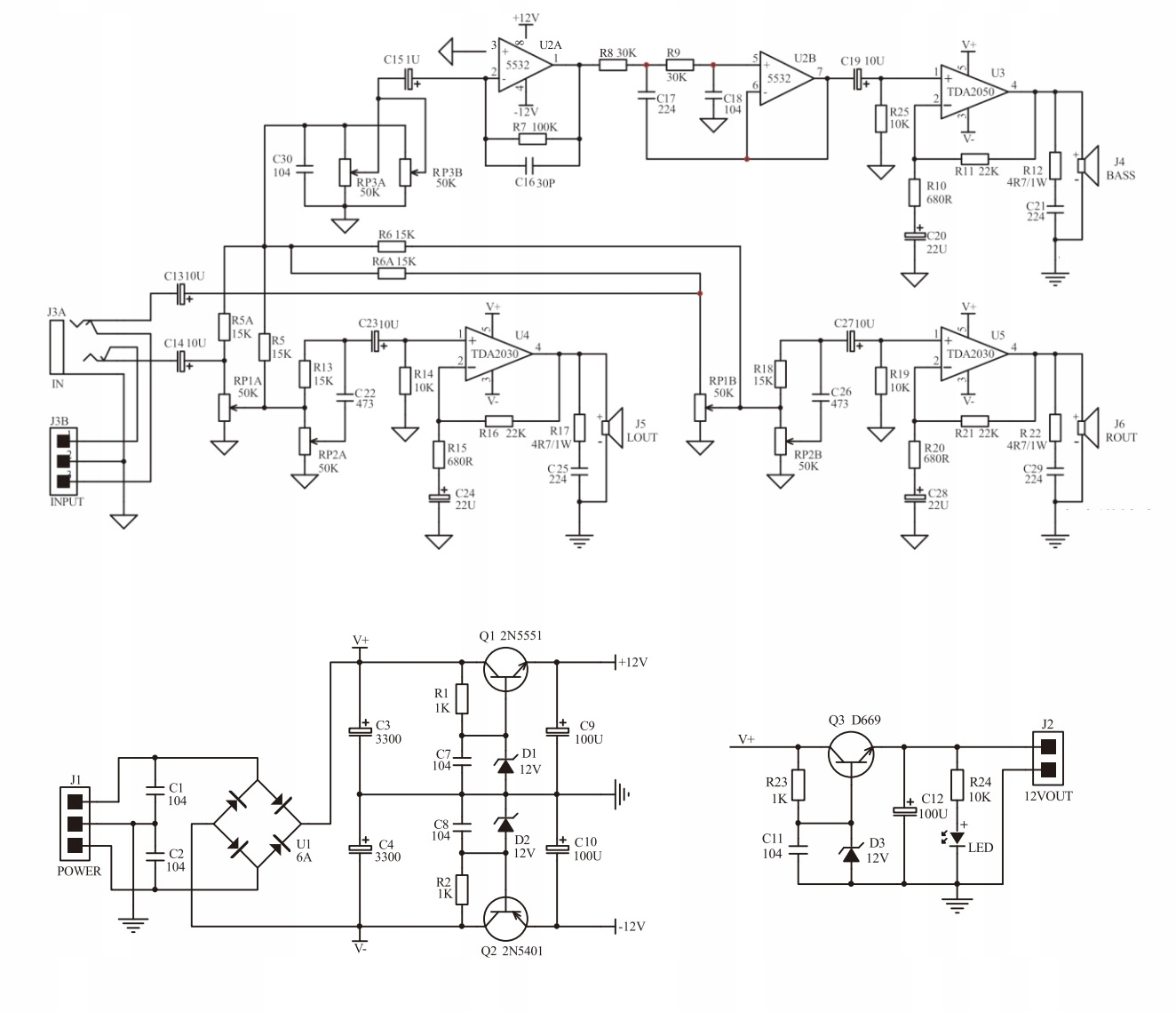

Эта 2.1-канальная плата усилителя сочетает в себе высокую мощность схем TDA2050 и TDA2030A, обеспечивая чистые высокие частоты и мощные басы. Разработанный для энтузиастов аудио и любителей DIY, он оснащен высококачественными компонентами, бесшумной схемой и гибкими возможностями интеграции. Басовый канал усиливается микросхемой TDA2050, а левый и правый каналы — микросхемой TDA2030A. Он также включает в себя двойной операционный усилитель NE5532 для предварительного усиления. Благодаря поддержке входа карты декодера и надежной фильтрации мощности этот комплект идеально подходит для создания собственной аудиосистемы Hi-Fi.

Основные функции

<ул>
  • Трехканальный выход: Отдельный сабвуфер (басовый динамик) и стереофонический левый/правый каналы для насыщенного звука 2.1.
  • Мощное усиление: Выходная мощность до 32 Вт для баса и 18 Вт для стереоканала благодаря микросхемам TDA2050 и TDA2030A.

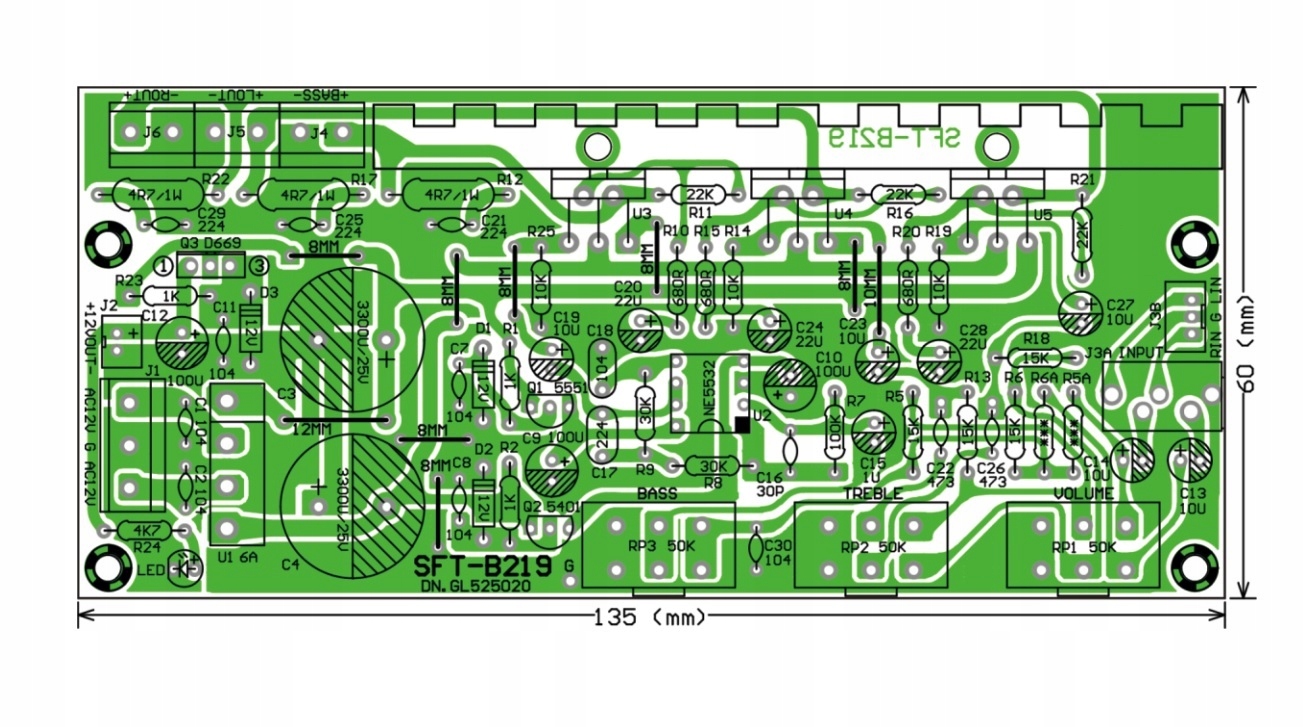

  • Профессиональная компоновка. Оптимизированная компоновка печатной платы обеспечивает низкий уровень шума, высокое соотношение сигнал/шум и минимальные искажения.
  • Компоненты премиум-класса: включают конденсаторы Philips CBB, предусилитель NE5532, мостовой выпрямитель на 6 А и два фильтрующих конденсатора 3300 мкФ/25 В.

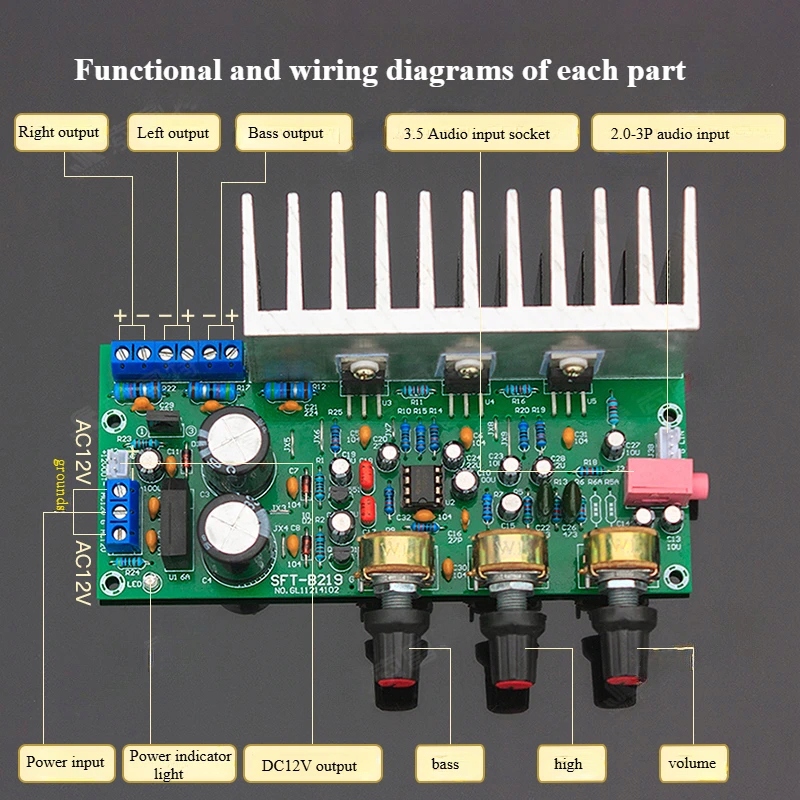

  • Поддержка нескольких входов. Поддержка аудиодекодеров через RCA, 3-контактный разъем или клеммную колодку.
  • Встроенное питание декодера: включает выходной порт питания 12 В для питания плат декодера MP3.
  • Предварительно припаяна и протестирована. Поставляется в виде готовой к использованию платы, полностью очищенной и протестированной.

    • Технические характеристики

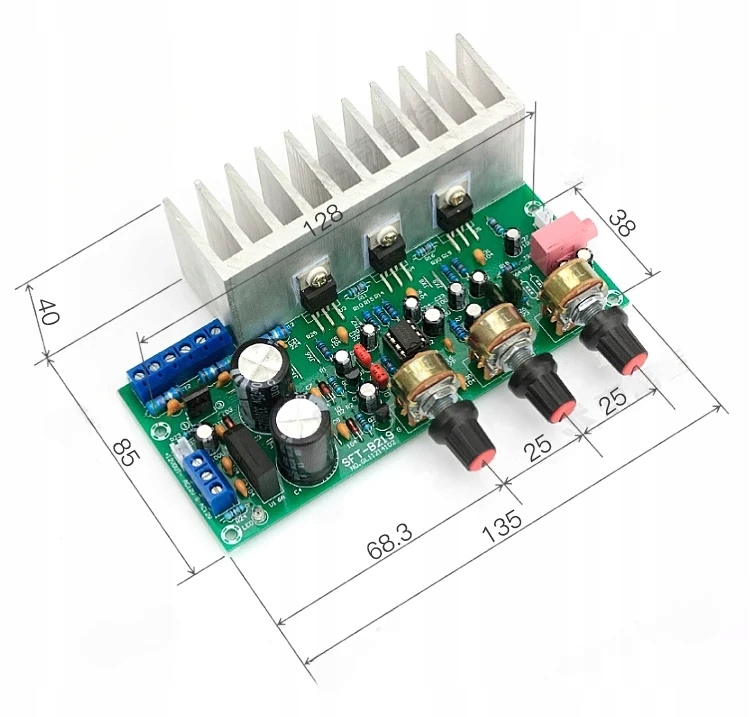

    ПараметрЗначение Название продукта: Комплект для самостоятельной сборки платы усилителя TDA2030A Рабочее напряжение переменного тока, двойное 9-15 В (рекомендуется двойное 12 В/30 Вт) Рабочий ток≥3А Частотная характеристика 20 Гц – 20 кГц Выходная мощность НЧ: 32 Вт, Л/П: 18 Вт + 18 Вт Отношение сигнал/шум≥98 дБ Сопротивление динамика 4-8 Ом Рекомендуемая мощность динамика Бас: 30–100 Вт, левый/правый: 10–30 Вт Материал ПКБФР-4, 1,6мм Размер печатной платы 135 мм × 60 мм. Готовый размер 135 мм × 85 мм × 40 мм. Вес нетто 228 г

    В комплект входит

    <ул>
  • 1 предварительно припаянная плата 2.1-канального усилителя
  • 1 × радиатор (предварительно установлен)
  • 1 входной аудиоразъем RCA (по умолчанию).

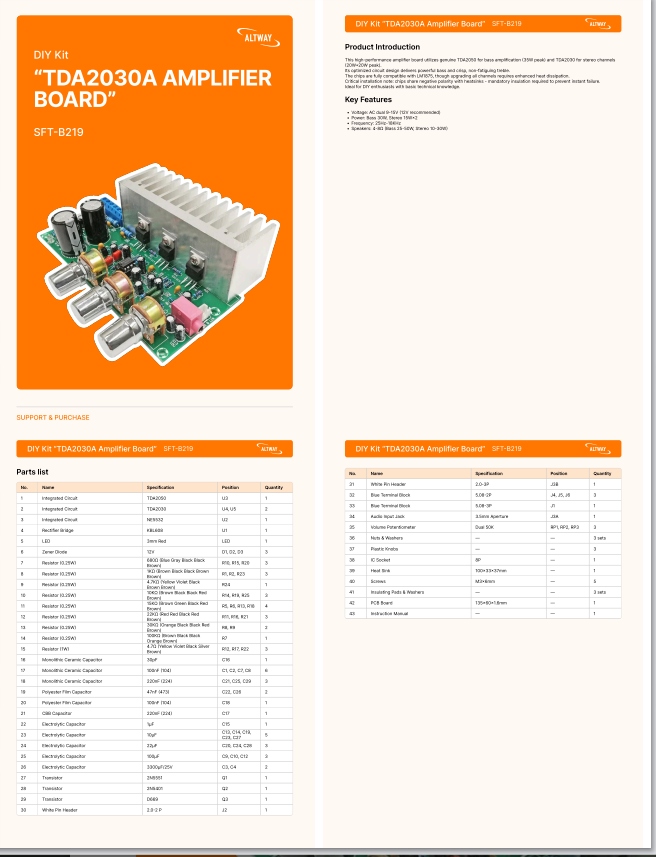

  • 1 × пользовательская схема подключения

    • Примечания

    <ул>
  • Это готовая плата, требующая только внешнего подключения к динамикам и источнику питания.
  • Между интегральными схемами и радиатором должна быть обеспечена достаточная изоляция (особенно TDA2050).
  • Не подключайте землю декодера к входной земле усилителя, если он запитан от той же платы, чтобы избежать помех.
  • Для оптимальной производительности используйте двойной трансформатор 12 В, 30 Вт или выше.
  • Совместим с LM1875 в случае замены.
