ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКТ С МАНОМЕТРОМ

250 БАР С КАБЕЛЕМ 2М И РАЗЪЕМОМ

СЕРВИСНЫЙ РАЗЪЕМ ED M14X1,5

Производство:

Оригинальный продукт марки Hydrolider, символ: 1.52.00.804.23.250

Применение:

Набор предназначен для измерения давления масла в закрытых гидросистемах, в которых имеются условия для развития гидравлического давления.

Манометр с буртиком, приспособленный для установки в отверстие настольного или сервисного ящика.

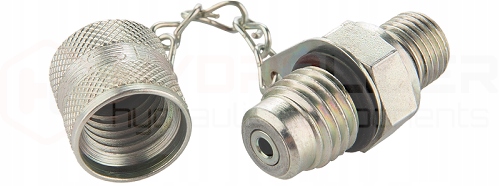

Присоединение имеет резьбовой колпачок с цепочкой, обеспечивающий защиту от атмосферных условий. Герметизирует соединение при отсоединении кабеля с измерительным комплектом. Такое решение позволяет постоянно оставлять соединение, даже если машина находится под давлением и измерительный комплект отключен.

Технические данные:

• Резьба соединения манометра с кабелем: G1/4" с торцевым уплотнением.
• Резьба соединения кабеля с сервисным подключением: M16x2 (система MINIPRESS).

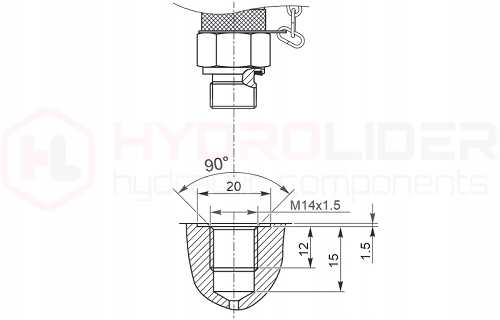

• Резьба подключения сбоку корпуса устройства: наружная резьба М14х1,5 с уплотнением ED.
• Диаметр часов: 63 мм.
• Диаметр часов с фланец: 84 мм
• Рекомендуемое отверстие в столе: 65 мм
• Диапазон измерения: 0–250 бар
• Класс точности: 1,6
• Заполнение: глицерин
• Точка подключения кабеля: сзади
• Длина кабеля: 2000 мм
• Наружный/внутренний диаметр кабеля: 5 мм/2,2 мм
• Минимальный радиус изгиба: 20 мм
• Максимальное давление: 630 бар
• Разрывное давление: 1890 бар
• Рабочая температура: от -40°C до +100°C
• Материал сердцевины: полиэфирный термопласт
• Материал оплетки: арамидное волокно (кевлар)
• Материал покрытия: устойчивый к истиранию полиуретан.
• Материал соединения: нержавеющая сталь.
