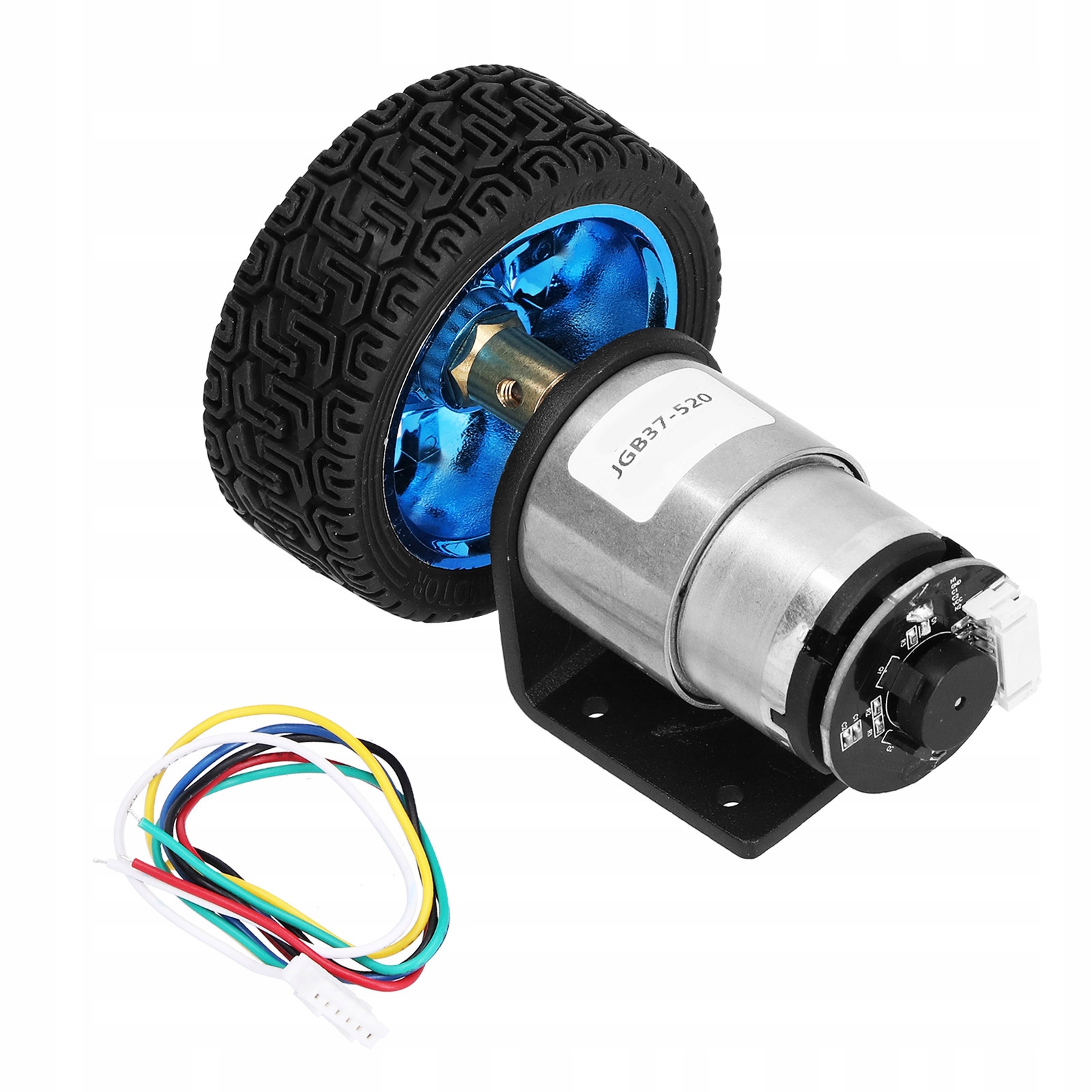

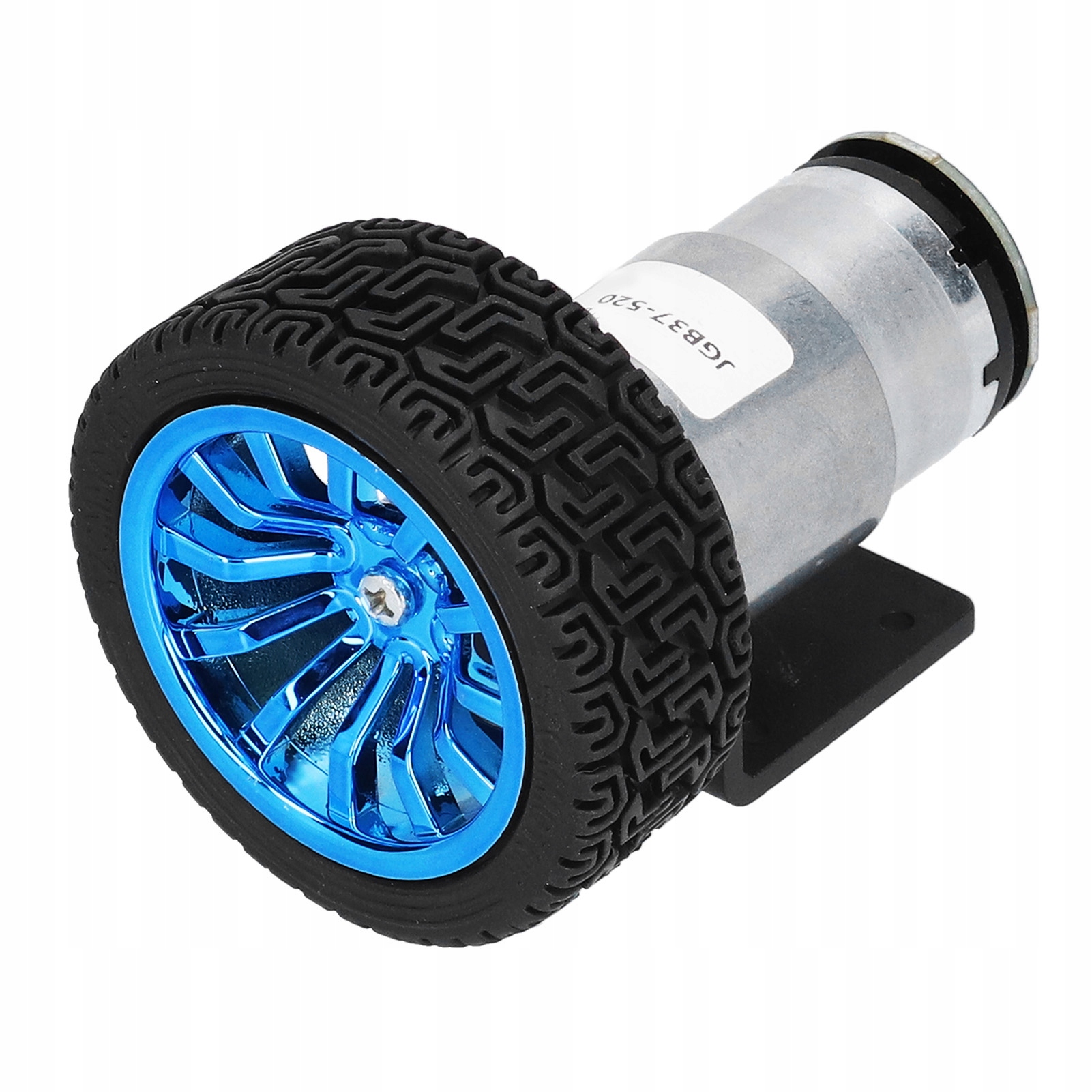

Комплект двигателя с энкодером CW Мотор-редукторы CCW с валом постоянного тока с P1

Функция:

1. Обработка с различной точностью: двигатель тележки имеет высокоточный вал, обработан с различной точностью и прошел строгие испытания на динамическую и статическую балансировку, чтобы обеспечить плавную работу и низкий уровень шума.

2. Высокопрочная магнитная пластина: двигатель тележки с высокопрочной магнитной пластиной имеет длительный срок службы, высокую мощность и большую скорость вращения.

3. Полностью закрытая конструкция: Двигатель тележки имеет полностью закрытую конструкцию небольшого размера, что позволяет эффективно снизить вес и сэкономить место.

4. Материал из чистой меди: обмотка из чистой меди, муфта из чистой меди, низкое сопротивление, бесшумность и долговечность, низкое тепловыделение, низкие потери и сильный рабочий баланс.

5. Применение: это автомобильный двигатель, который можно использовать для производства работающих автомобилей, умных автомобилей своими руками и электрических игрушек.

Спецификация:

• Тип изделия: комплект двигателя энкодера
• Модель: JGB37-520
• Материал: латунь, медь, магнитная пластина
• Назначение: балансир, умный автомобиль своими руками
• Рабочее напряжение: 12 В постоянного тока
• Диаметр вала: прибл. 6 мм/0,2 дюйма (вал D).
• Длина вала: прибл. 15,5 мм/0,6 дюйма
• По часовой стрелке против часовой стрелки: Поддержка
• Коэффициент уменьшения (коэффициент изменения) 6,3 10 19 30 56 90 131 168 270 506 810
• Ток холостого хода (мА) ≤120 ≤120 ≤120 ≤120 ≤120 ≤120 ≤120 <120 <120 <120 <120
• Скорость холостого хода (об/мин) 1590 1000 530 333 178 110 76 60 37 20 12
• Номинальный крутящий момент (кг·см) 0,7 1 2,2 3,5 6,5 10 15 19 30 35 35
• Номинальная скорость (об/мин) 1200 770 407 250 140 85 58 46 28 15 9
• Номинальный ток (А) ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1
• Максимальное скручивание 1 1,6 3,1 5 9 15 24 31 Максимальная нагрузка подшипника 35 кг
• Ток опрокидывания (А) 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 Блокировка не допускается
• L Длина (прибл.) 19 мм/0,7 дюйма 22 мм/0,8 дюйма 24 мм/0,9 дюйма 26,5 мм/1 дюйм 29 мм/1,1 дюйм

Как использовать:

• Подключение энкодера:
• Красный: мощность двигателя + (может быть по часовой и против часовой стрелки, если поменять его на белый)
• Черный: питание энкодера –
• Желтый: двигатель сигнальной линии имеет 11 импульсов на колесо
• Зеленый: разрешение сигнальной линии 11 x коэффициент уменьшения = разрешение
• Синий: энкодер power+
• Белый: мощность двигателя – (может быть по часовой стрелке, против часовой стрелки, меняется на красный)

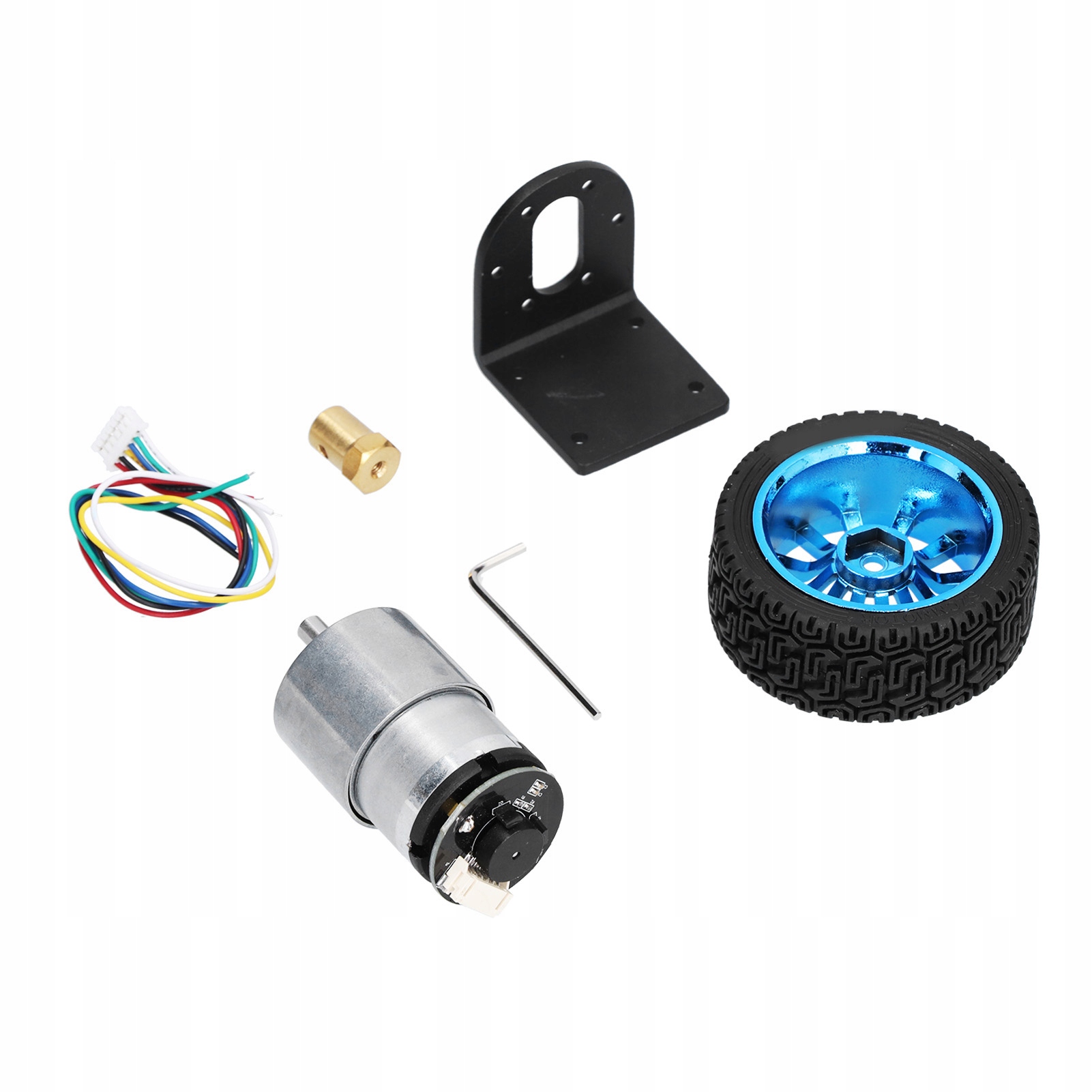

Список упаковки:

• 1 двигатель
• 1 колесо
• 1 кронштейн
• 1 соединительный кабель
• 1 муфта
• 1 шестигранный ключ

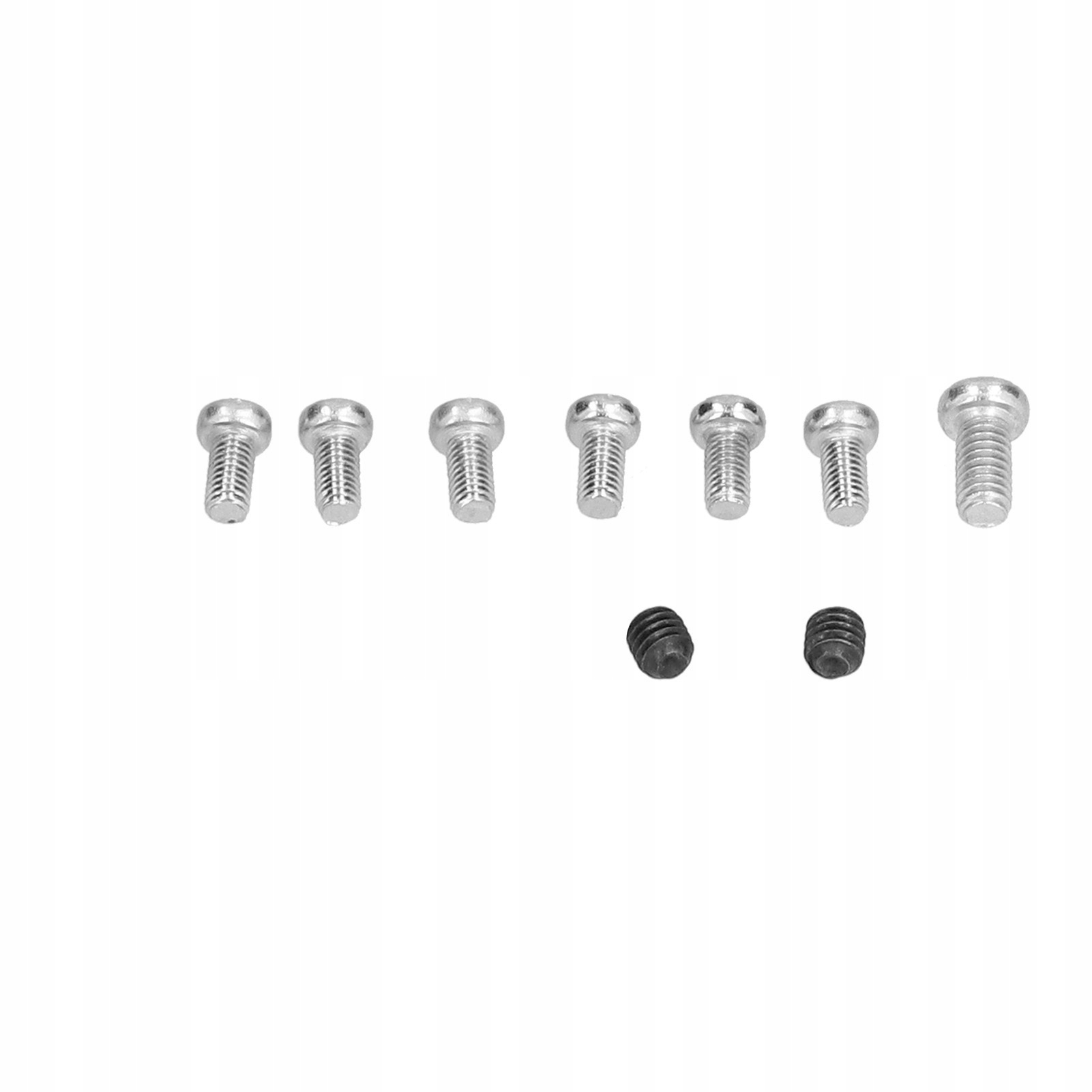

• 7 винтов
• 2 винта с шестигранной головкой
