Комплект контроллера электрического велосипеда 15А с ЖК-измерителем S866, переключатель передач 130 X, 8C, вспомогательный датчик для двигателя мощностью 350 Вт, 250 Вт

Технические данные:

Тип изделия: комплект для модификации электрического велосипеда

Вес: около 493 г/17,4 унций

Материал: алюминиевый сплав + АБС-пластик

Материал: алюминиевый сплав + АБС-пластик

p>

Размер продукта:

Размер коробки контроллера: около 82 x 50 x 30 мм/3,2 x 2,0 x 1,2 дюйма.

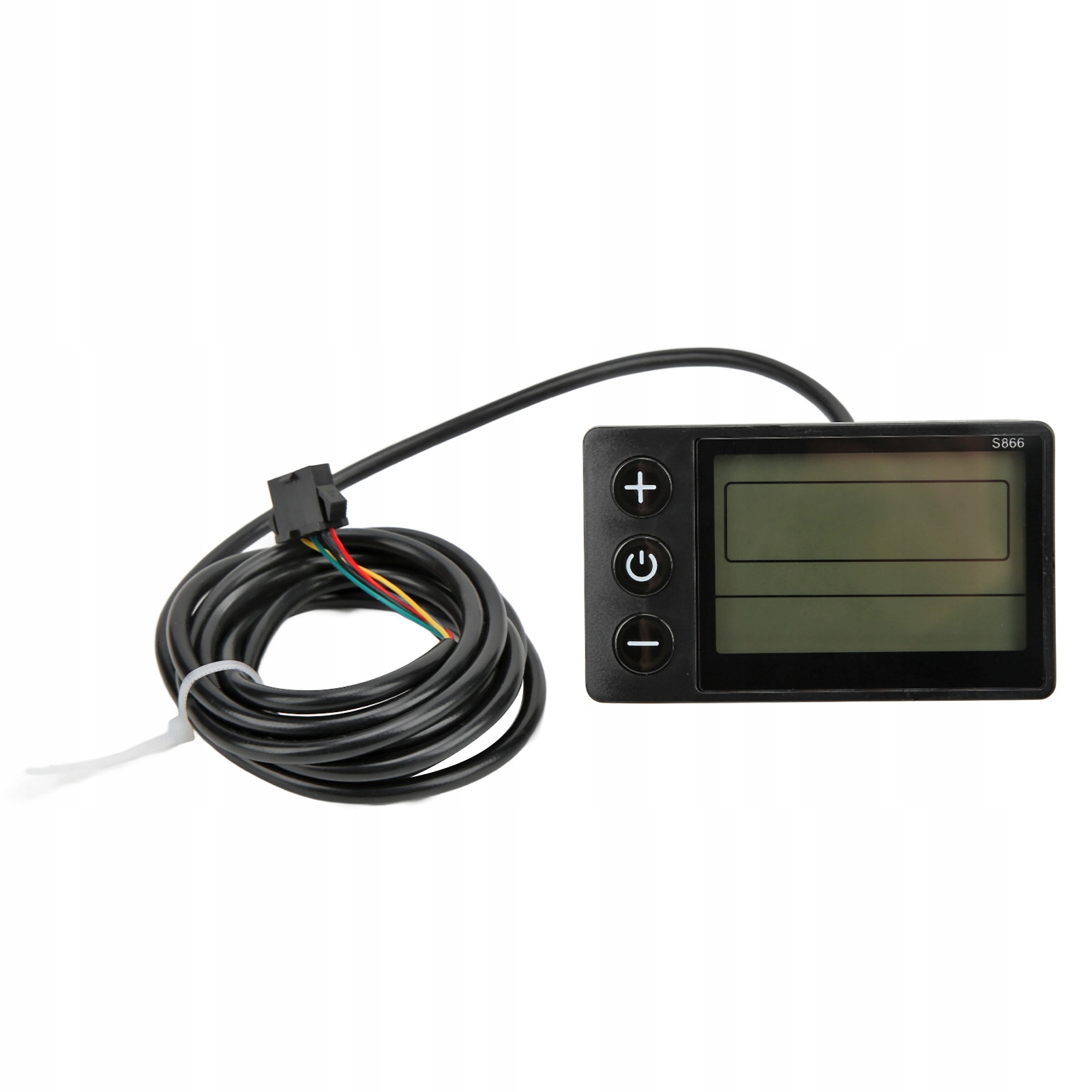

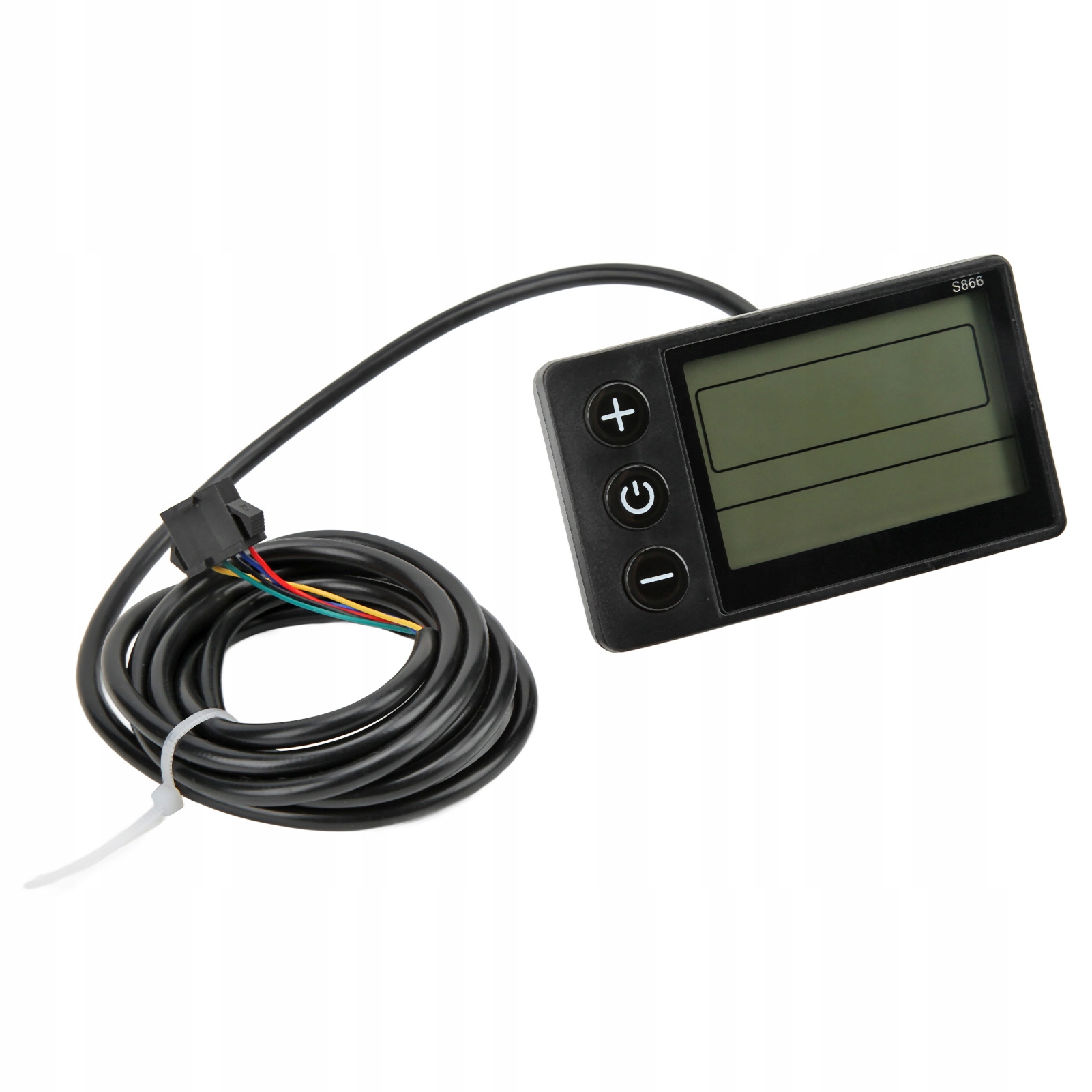

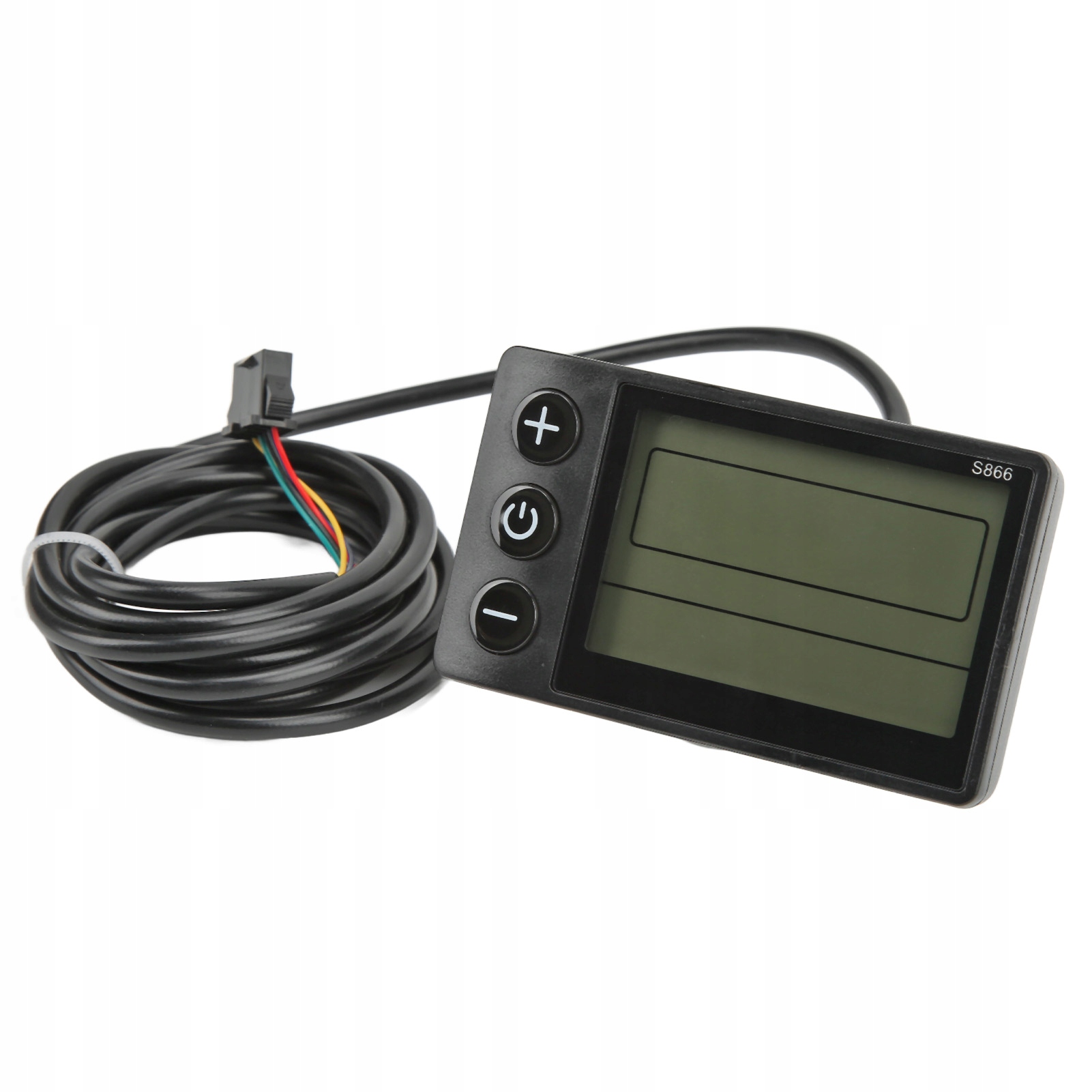

Размер измерителя: прибл. 81 x 48 мм/3,2 дюйма. x 1,9 дюйма

Номинальное напряжение драйвера: 36 В постоянного тока 48 В постоянного тока

Максимальный ток драйвера: 15 А

Настройка скорости контроллера: 1–4,2 В

Вход тормоза контроллера: низкий уровень

УСИЛИТЕЛЬ: 1: 5

Применимая мощность двигателя: 250 Вт, 350 Вт

Определение цвета линии контроллера:

1. Желтый, зеленый и синий одиночный провод с большой головкой: фазовая линия двигателя

2. Красный, белый, черный, синий, зеленый и желтый Двухрядный шестипроводной порт: линия машинного зала

3. Красно-черная одинарная большая голова: шнур питания

4. Красный, синий, черный, зеленый и желтый, однорядный, пятипроводной порт: метровый провод (5PIN)

5. Черно-желтая линия (2 шт.): Линия ручки тормоза расцепления

6. Красная, черно-белая линия: линия рычага переключения передач (3-контактный разъем)

7. Коричневая, черная и желтая линия: линия вспомогательного датчика (3-контактный разъем)

8. Черный/красный провод (2 шт.): провод отражателя.

Рабочее напряжение измерителя: совместимо с напряжением 24 В, 36 В, 48 В, 60 В постоянного тока (настройки выбора измерителя).

Описание функций счетчика:

1. Функция отображения: отображение скорости, индикатор питания, индикатор неисправности, общий пробег, один пробег

2. Функции настройки управления: управление выключателем питания, настройка диаметра колеса, настройка времени автоматического сна на холостом ходу, настройка яркости подсветки, настройка режима запуска, настройка режима вождения, настройка уровня напряжения, настройка предельного значения контроллера

3. Протокол связи: UART

Отображает все содержимое экрана (все содержимое отображается в течение 1 с после загрузки)

3.1 Отображение количества батареи и оставшегося количества BMS

3.2 Многофункциональность отображение области: общий пробег ODO, пробег за одну поездку (единица измерения: миля, км), время одного запуска, напряжение аккумулятора VOL, срок службы аккумулятора DST

3.3 Область отображения скорости

СРЕДНЕЕ : средняя скорость, MAX: максимальная скорость, SPEED: текущая скорость, единица измерения: Мп/ч км/ч

Сигнал скорости берется из сигнала Холла в двигателе и отправляется контроллером на счетчик. (Время одного цикла Холла, единица измерения: 1 мс) Счетчик рассчитает фактическую скорость на основе диаметра колеса и данных сигнала (количество магнитной стали, необходимое для машинного зала)

3.4 Регулировка мощности автомобиля, 0 -9 Цифровой дисплей и полосовой дисплей.

Список упаковки:

1 контроллер

1 измеритель

1 руководство управление счетчиком

1 рычаг переключения передач

1 датчик гидроусилителя руля

1 руководство по подключению контроллера

Особенности:

1. Аксессуары в комплекте: Комплект контроллера для модификации литиевого велосипеда включает контроллер 15А, измеритель LCD-S866, переключатель 130X, вспомогательный датчик 8C. 2. Материал изготовления: Корпус контроллера изготовлен из высококачественного металла с канавками, предназначенными для защиты внутренних цепей от тепловой перегрузки за счет хорошего отвода тепла. В ЖК-метре используется высококачественный материал ABS, легкий, защищенный от дождя, прочный и долговечный. 3. Многофункциональный ЖК-метр-S866: ЖК-метр-S866 имеет множество функций, ЖК-дисплей с подсветкой, может четко отображать состояние и данные. Во время езды на велосипеде продукт отображает много полезных данных о вашем велосипеде, таких как отображение мощности, отображение скорости, индикатор питания, индикация неисправностей, общий пробег, один пробег, текущая скорость, средняя скорость, максимальная скорость, отображение передачи и т. д. 4, Широкое применение: комплект контроллера 15А подходит для двигателя мощностью 250 Вт, 350 Вт, подходит для электрического велосипеда DIY, электрического велосипеда, электрического скутера, складного велосипеда и т. д. Простая в обслуживании, литий-ионная модификация велосипеда значительно увеличивает удовольствие от езды и подходит для велосипедистов кто любит вызовы. 5, простота в эксплуатации: простота в эксплуатации, простота в использовании, простота сборки и разборки. Без каких-либо сложных требований, даже если вы используете его впервые.
