Комплект высокопроизводительного шагового двигателя с замкнутым контуром 3 Нм и контроллера HBS57
Комплект доступен для станка с ЧПУ Ultimate Bee.

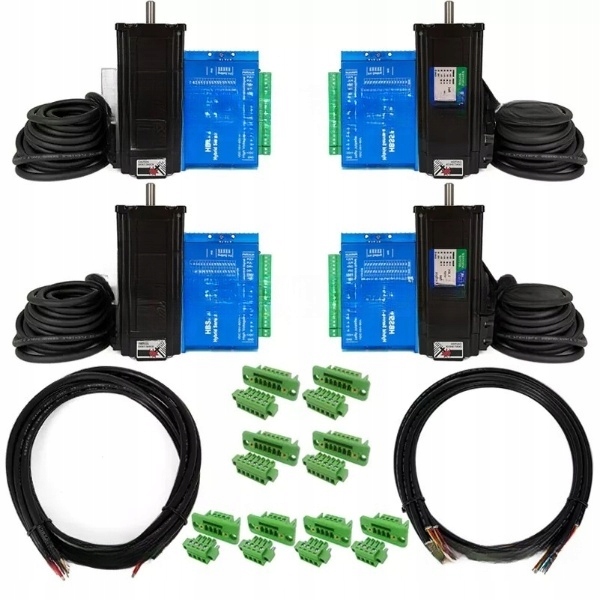

Содержимое комплекта:
- 4 контроллера шагового двигателя HBS57.
- 4 двигателя 57HSE3N 3 Нм с кабелем двигателя (5 м) и кабелем энкодера (5 м).
- 4 2-проводных кабеля постоянного тока для подключения контроллера мотора к источнику питания (оси X, Y, A, Z)
- 4 4-проводных экранированных кабеля для подключения контроллера мотора к контроллеру (оси X, Y,A,Z)
- 4x 4-контактный разъем EDG через стену
- 4x 6-контактный разъем EDG через стену
< /ул>
Описание шагового двигателя:
<ул>
Модель двигателя: 57HSE3N
Ток двигателя: 3,5 А.
Крутящий момент: 3 Нм
Длина корпуса: около 132 мм.
Диаметр вала: 8 мм (без шпоночного паза).
Выход: однофазный.
Номинальная скорость: 1000 об/мин (скорость холостого хода: 2000 об/мин)
Выход: двухфазный, четырехпроводный (согласно маркировке на двигателе).
В комплект входят 4 кабеля энкодера (5 м, 6-жильный) и кабели двигателя (5 м, 4-жильный) для осей X, Y, A, Z.
Описание контроллера HBS57:
<ул>
Модель контроллера: HBS57 (для шаговых двигателей Nema 23, 57)
Импульсный сигнал: совместим с напряжением 3,3 В/5 В/24 В.
Напряжение питания: 16–70 В постоянного тока (новая версия: 24–80 В постоянного тока).
Шаг деления: от 800 до 51200.
Современный цифровой шаговый контроллер 57 с обратной связью, основанный на 32-битном процессоре DSP. Идеально подходит для станков с ЧПУ и гравировальных устройств. ШИМ-управление током обеспечивает низкий уровень шума, а крутящий момент на высоких скоростях на 40 % выше, чем в стандартных контроллерах.
Кабели и разъемы:
<ул>
4 кабеля энкодера (5 м, 6-проводные) для подключения к шаговому двигателю (оси X, Y, A, Z)
4 кабеля двигателя (5 м, 4-проводные) для подключения к шаговому двигателю (оси X, Y, A, Z)
4 кабеля постоянного тока (1 м, 2-проводные) для подключения контроллера мотора к источнику питания (оси X, Y, A, Z)
4x экранированных кабеля (1 м, 4-жильные) для подключения контроллера мотора к контроллеру (оси X, Y, A, Z)
4 4-контактных разъема EDG для прохода через стену.
4 6-контактных разъема для проходки через стену EDG.
Особенности:
Низкий нагрев: В состоянии покоя ток практически равен нулю, что исключает нагрев. Плавность: Алгоритм управления пространственным вектором тока и технология векторного сглаживания обеспечивают плавную работу даже на низких скоростях, устраняя низкочастотный резонанс.Промышленное применение: Идеально подходит для такого оборудования, как как распределительные машины, столярные машины, сварочные машины, завинчивающие машины, упаковочные машины, гравировальные машины, лазерные машины, светодиодные и электронные устройства.Большой крутящий момент: В некоторых случаях может упростить машину. дизайн, повышение эффективности.
