Комплект для откатных ворот FAAC DELTA 3 - 741 для ворот весом до 900 кг,

3 пульта дистанционного управления, 5 зубчатых рейок

Важнейшие характеристики:

• Быстрая и простая установка благодаря встроенному блоку управления
• Самоблокирующийся привод – не требует использования электромагнитного замка даже в случае отключения электроэнергии
• В случае сбоя питания устройство разблокируется ключом, что позволяет открывать и закрывать ворота вручную.
• Упрощенное программирование с помощью дисплея.
• Магнитные концевые выключатели< /li>

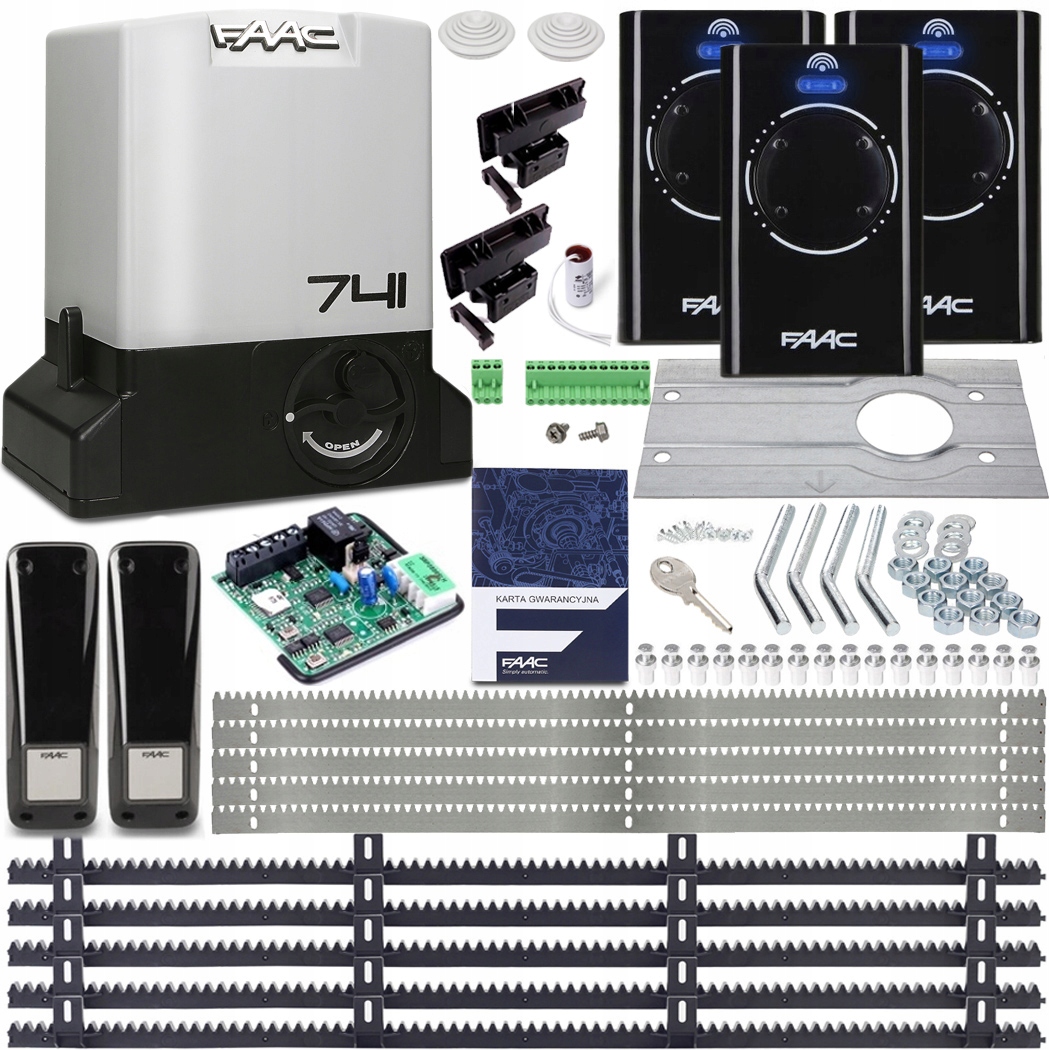

ПОЛНЫЙ СОСТАВ СТАРТОВОГО НАБОРА FAAC DELTA 3 - 741:

• Привод известной марки FAAC модели 741 (встроенный блок управления 748D и пусковой конденсатор)
• 3x пульта дистанционного управления XT4 868 SLH LRB
• SLH 868 МГц 2 -канальный радиоприемник
• Фотоэлементы XP20D с регулируемым углом обзора
• ВстроенныйЭнкодер (датчик противодавления)
• Зубчатая рейка, 5 шт.
• Монтажное основание
• Комплект крепежных элементов (анкеры, гайки, сальники)
• Блоки подключения кабелей
• Индивидуальный ключ разблокировки
• Комплект магнитных концевых выключателей на зубчатой ​​рейке
• Гарантийный талон< /li>
• Руководство по установке и программированию на польском языке – доступно для скачивания

Применение

Модель 741 предназначена для автоматизации въездных ворот максимальной длиной 15 м и массой до 900 кг. В конструкции используется двигатель 230 В. он обеспечивает большую рабочую мощность, чем у 12/24В, а его конструкция основана только на металлических шестернях и прецизионных подшипниках главного вала, гарантирующих надежную работу откатных ворот любой конструкции на долгие годы.

Функциональность и безопасность

Современная панель управления 748D обеспечивает возможность выбора и программирования всех рабочих параметров, а также дополнительно оснащена функциями, повышающими удобство использования, безопасность и качество работы. элегантность, такие как: частичное открытие (пешеходный переход), регулируемое замедление и торможение перед остановкой ворот, сигнализация периодического осмотра (счетчик рабочего цикла) и многие другие, большинство из которых недоступны в конкурентных моделях.

ТЕХНИЧЕСКИЕ ДАННЫЕ ПРИВОДА FAAC 741 СО ВСТРОЕННЫМ БЛОКОМ УПРАВЛЕНИЯ:

• Питание 230 В (+6% - 10%), 50 Гц
• Потребляемая мощность 500 Вт< /li>
• Потребляемый ток 2,2 А.
• Макс. тяговое усилие 650 Н.
• Макс. крутящий момент 24 Нм.
• Шестерня Z16.
• Скорость хода. 12 м/мин.
• Магнитный концевой выключатель.
• Тепловая защита 140°C.
• Уровень защиты IP 44.
• Вес 11 кг.
>
• Диапазон рабочих температур -20°C + 55°C

• Энкодер – защита от разрушения для приводов FAAC
< /ul>

Кодер работает путем измерения частоты вращения двигателя. Когда скорость двигателя падает в результате столкновения ворот с препятствием, энкодер останавливается и меняет ход ворот. Использование энкодера также приводит к более точной работе привода благодаря определению положения ворот по оборотам двигателя, а не по времени его работы.

3x XT4 4-канальный пульт 868 МГц

Пульты ДУ работают на частоте 868 МГц в версии LR (Long Range) с увеличенным радиусом действия. Эта система гораздо более устойчива к любым помехам и поэтому работает более эффективно. Дальность действия пультов – до 200 м.

Работа пульта основана на технологии SLH, т.е. код самообучения Hopping позволяет программировать пульт с пульта без необходимости получить доступ к радиоприемнику.

Сигнал, передаваемый с пульта дистанционного управления, защищен системой Rolling Code – динамически случайным образом меняющимся кодом.

2-канальный внутренний приемник RP 868 МГц

• Подключаемый приемник со встроенной внутренней антенной,
• рабочая частота 868 МГц,
• питание от напряжения от панели управления через разъем 20/30 В постоянного тока,
• потребление тока 20 мА,
• возможность программирования 250 пультов,
• подключение: быстроразъемный разъем
• 2-канальный, т.е. функция полного открытия и функция ворот (ворота открываются примерно на 1,2 м)

Фотоэлементы XP20D с дальностью действия 20 м

Для установки на поверхности или колонне. Фотоэлемент направленного действия с самонастройкой.

Технические данные:

• дальность действия: 20 м
• объектив регулируется по оси на 180 градусов
• размеры: 35x105x25 мм
• время задержки: 13 мс
• потребление тока: 50 мА
• уровень защиты: IP54
• тип контакта: Н.З.
• Максимальная нагрузка на контакты: 60 мА/24 В постоянного тока.
• Источник питания 24 В постоянного тока/24 В переменного тока.

Крепление для привода

Крепление дюбелей и винтов для крепления накопителя

Магнитные концевые выключатели.

Они сообщают приводу, где ворота должны открыться и закрыться. Устанавливается на стойку.

Другие аксессуары, входящие в комплект

• втулки для электрических кабелей
• клеммные колодки для кабелей
• индивидуальный ключ для разблокировки привода
• винты для корпуса панели управления
• гарантийный талон

Полоски полиамидные с металлическим сердечником.

Стойка металлическая оцинкованная

• комплект дистанционных втулок для каждой стойки
• толщина стойки 8 мм
• способ крепления: сварка

Если информации о стойке нет, в комплект входит стойка из полиамида со стальным сердечником.

ПОЛНЫЙ, ГОТОВЫЙ К УСТАНОВКЕ КОМПЛЕКТ АВТОМАТИЗАЦИИ FAAC 741 (DELTA 3) ДЛЯ ВОРОТ ВЕСОМ ДО 900 КГ.
