Выпускаем тележки уже 20 лет.

Предложение на комплект 8-роликовых тележек для откатных ворот на рельсе 80х80х5 мм.

Специально разработанные для ворот со значительным наполнением, современные ворота с широкими профилями, где возникает «давление ветра»:

• увеличено платформа длиной 250 мм
• два горизонтальных ролика намного лучше направляют ворота «вбок», благодаря чему ворота лучше и точнее достигают стойки.
• Горизонтальные ролики защищают подшипники вертикальных роликов (а также сами ролики) от чрезмерной осевой нагрузки. Благодаря этому подшипники дольше сохраняют свою работоспособность.
• роликоподшипники скреплены уплотнением Seger.
• 2RS уплотнение подшипника с бутиловыми крышками. , что влияет на долговечность роликов.

Комплект тележки и роликов для откатных ворот 80х80

Обозначение: ZL.WBR.8B.80x5.S+

В комплект для направляющей 80х80х5 мм входит:

• 2 регулируемые поворотные каретки с 8 роликами
• 1 подъёмная головка с роликами
• 1 подъёмный ролик
• 1 х направляющий ролик с уголком (на выбор. Все варианты в конце объявления)
• верхняя ручка (на выбор)
• пластиковый колпачок
• li>

• ВНИМАНИЕ!

  Внимательно проверьте размеры вашей рейки (профиля). Эти размеры мы определяем, измеряя профиль снаружи и толщину стенки, а НЕ внутри. 80х80х5 - внешний размер 80, отрез 5мм.

  На другом аукционе комплект для рейки 70х70х4

Назначение комплекта:

• Полные ворота.
• Вес ворот: до 1000 кг.
• Входной свет: 4-8 м
• Вес комплекта 23,8 кг

Что отличает нашу продукцию

РОЛИКИ - тележка на специальных роликах, производимая исключительно на нашем предприятии. Сделано стандартно «под подшипник» (точность 0,01 мм), точно смонтировано (подшипник запрессован прессом, так называемая «сто плюс») и закреплено стопорным кольцом Seger. Такое решение дороже в производстве, но на 100% исключает неблагоприятное явление вращения и выпадения подшипника из ролика из-за осевой силы. Кольцо изготовлено из улучшенной стали и установлено в точно (профессионально) вырезанный канал.

БЕГОВАЯ ДОРОЖКА Ширина 20 мм в форме идеальной дуги, что значительно облегчает эксплуатацию ворот.

ПОДШИПНИКИ - производимые нами тележки оснащены подшипниками 2RS (уплотнение пластиком), благодаря этому в них попадает меньше грязи и одновременно увеличивается срок их службы.

Высокое качество ролика и подшипника. держатель является первым элементом долговечности наших колясок.

ПЛАТФОРМА длиной 250 мм для устойчивой установки на бетонном основании. платформы оснащены шайбами ​​под гайки, которые предотвращают расшатывание соединения и увеличивают поверхность давления.

Мы не экономим на деталях!

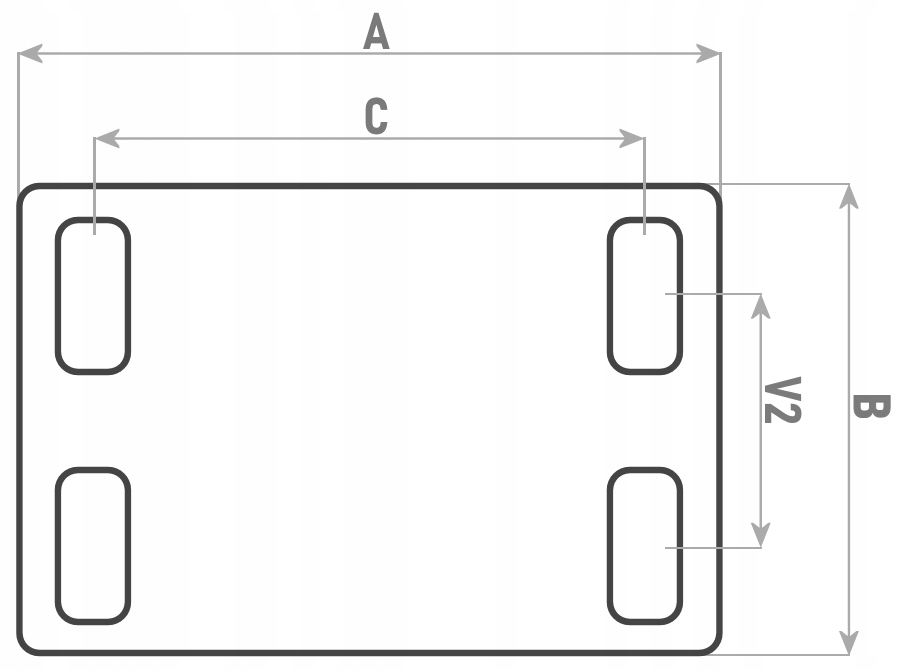

Установочные размеры тележки:

A: 250 мм

B: 120 мм

C: 210 мм

V2: 44–84 мм регулировка на бобах (отверстия 39 × 18 мм)/диапазон расстояния между штифтами в бетоне. p>

Платформы с бобышками, благодаря которым положение коляски можно регулировать во всех плоскостях на штырях, идущих от скамейки.

Установить элементы:

Тележка WBR.8B.80x5.S+

Тележка специально разработана для ворот со значительным наполнением, современных ворот с широким профилем. Два горизонтальных ролика значительно улучшают работу ворот при достижении стойки.

• Материал роликов: сталь
• Основание: регулируемое, 250 × 120 × 8 мм

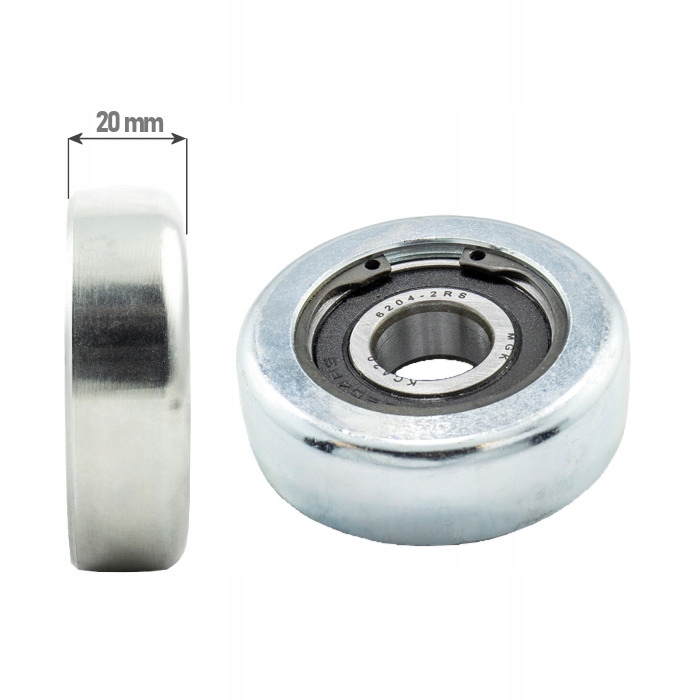

• Ролики: Ø68,5 мм × 20 мм, стальные, в форме идеальной дуги
• Подшипник : 6204 2RS, крепление с помощью кольца Зегера
• Покрытие: оцинковка
• Винты: M16

Тележки спроектированы в системе ZWD3 – CAD/CAM с модулем расчета действующих сил.

Гнездо обгонное с роликами.

• ролики, направляющие створку ворот.
• отверстия для отвода воды.
• гальваническое покрытие.

Помните! Соберите розетку и ролик так, чтобы ролик четко скользил по розетке (слегка приподняв ворота). Это снижает нагрузку на тележки при закрытых воротах. Из практики мы знаем, что ворота закрыты в 99% случаев для 99% клиентов. Облегчая нагрузку на тележки, вы продлеваете срок их службы!

Обгонный ролик с колпаком и бампером, установленный в ходовой рельс.

Его задача — поддерживать вес ворот в состоянии «ворота закрыты».

Благодаря бамперу ворота останавливаются без дополнительного шума, а сила «удара» снижается.

Это обкатной ролик нашего производства, в котором ролик установлен на штифте. крепятся кольцом Зегера (не обжатым, без защиты, как у большинства роликов на рынке). Это исключает риск выбивания штифта. Это дает возможность в случае возникновения проблем демонтировать и заменить сам ролик.

Крепежные винты «заходят» в заклепку-гайку с длинной резьбой (10 мм, в отличие от конкурентов, резьба только в пластина толщиной 3-4 мм), что обеспечивает устойчивость монтажного соединения.

Прочный сварной шов заглушки предотвращает ее отсоединение.

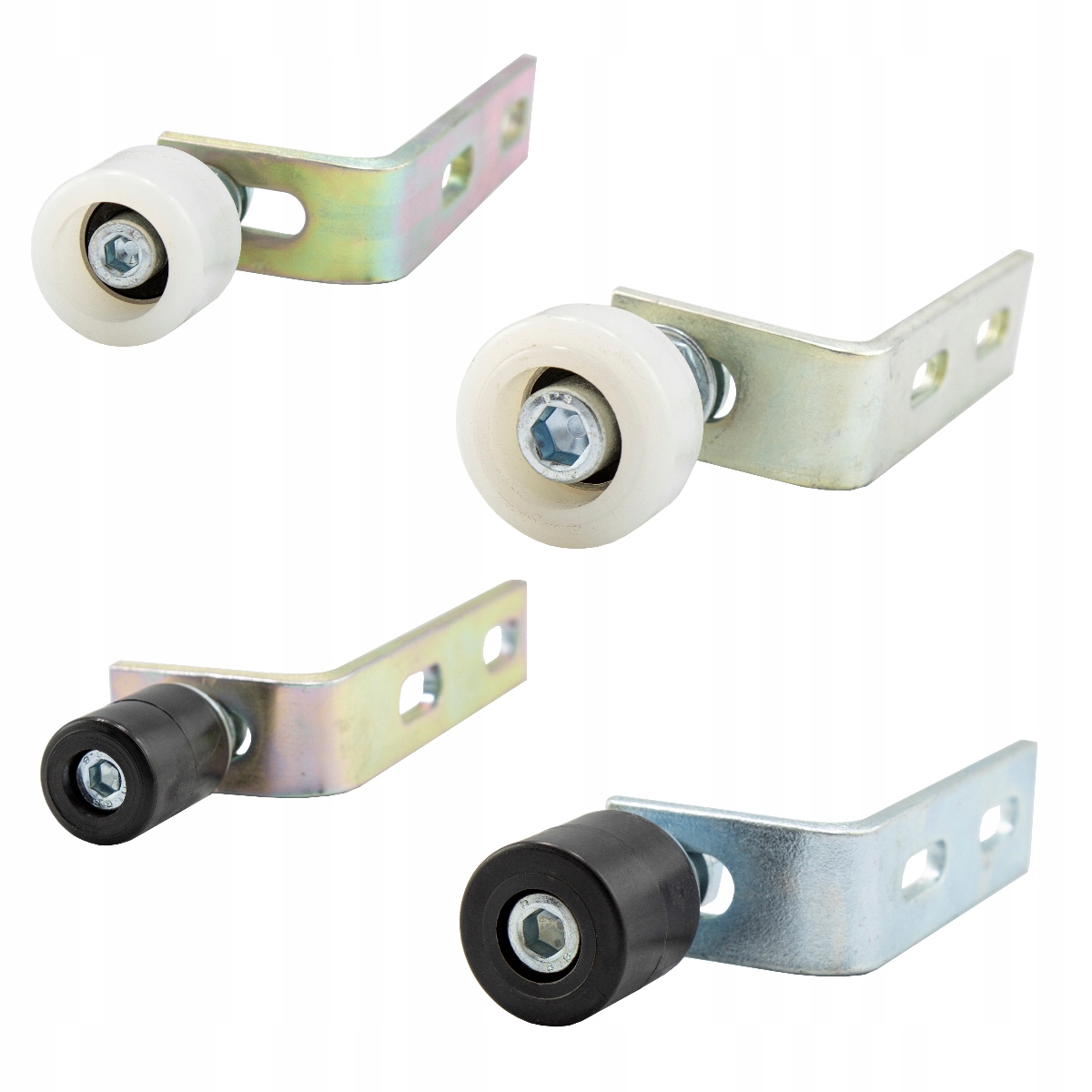

Верхний ролик с уголком

На выбор (уточняйте в комментариях)

• 33 мм с подшипниками для кесарева сечения 40/40/3 (у нас включите этот, если в примечаниях не указано другое)
• 43 мм с подшипниками для U-образного сечения 50/50/3
• 25 мм для U-образного сечения 30/30/2
• 35 мм для П-образного сечения 40/ 40/2

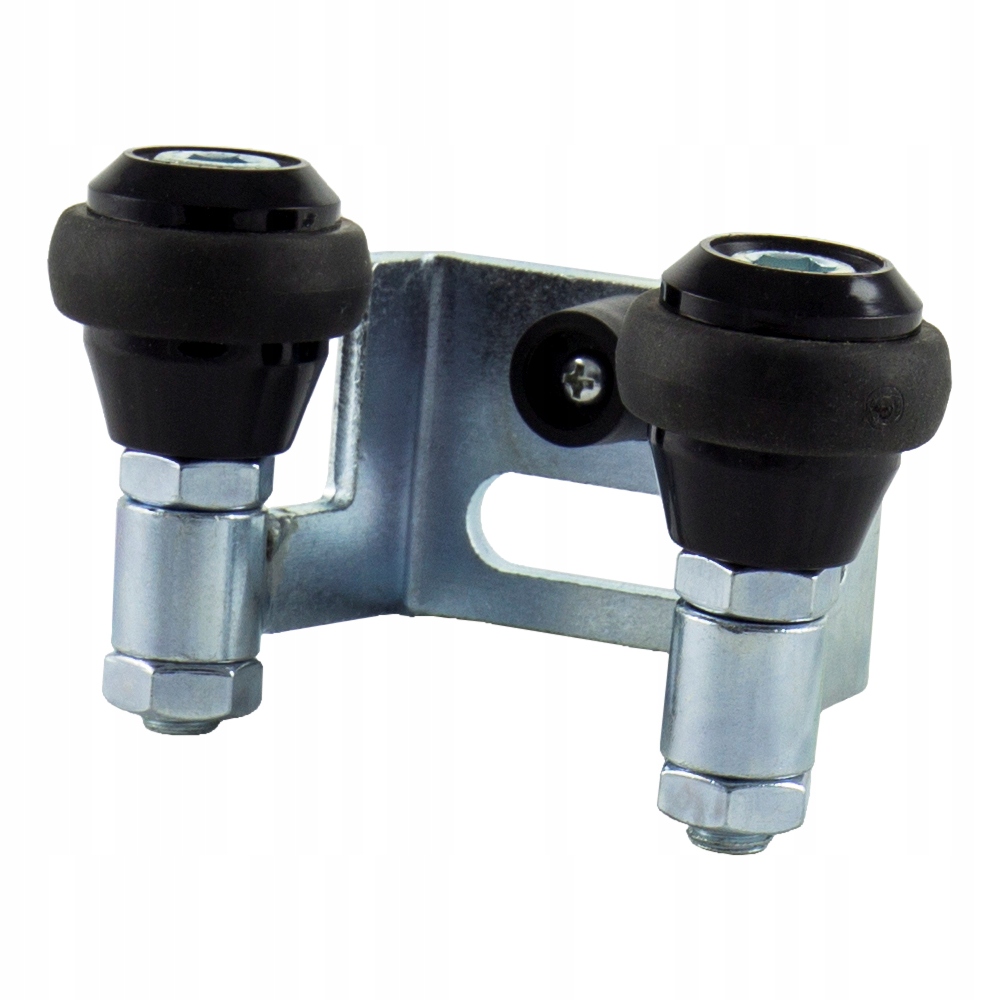

Верхний захват

Бесплатно, на выбор (уточняйте в комментариях):

Захват стабилизирует раму ворот в верхней части стойки. Особенно полезно для современных массивных ворот.

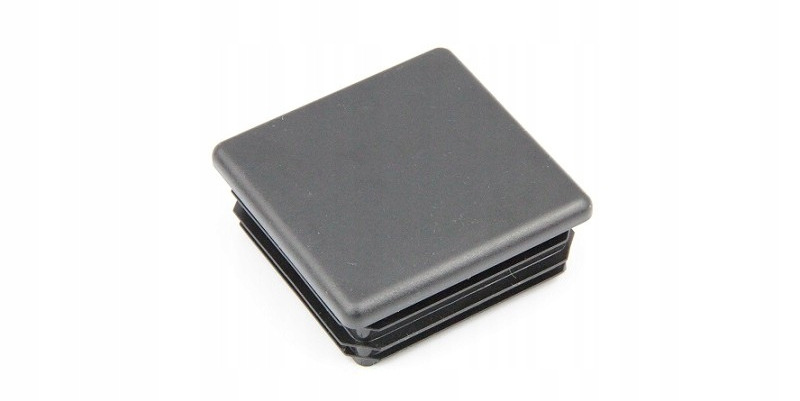

Пластиковая заглушка

Для установки на другом конце рельса – со стороны газона. Защищает от грязи и снега, которые, попадая в рельс и замерзая, могут отрицательно сказаться на плавности работы ворот.

В других наших предложениях Allegro множество типов тележек:

• 5-роликовые
• 6 роликов
• 8 роликов
• 9 роликов
• < б>10-роликовые

для ворот различных размеров.
