Набір візків для відкатних воріт 70х70
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 46
Заказывая «Набір візків для відкатних воріт 70х70» данное изделие из «Тележки и ролики» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
ПРОДУКТ ПРОИЗВОДСТВЕННЫЙ В ПОЛЬШЕ
из пруткового и листового металла
Комплект 8-роликовых тележек для рельса 70x70x4
Тележки с двумя горизонтальными роликами, предназначенные для ворот со значительным наполнением. Такая створка ведет себя на ветру как «парус», а два горизонтальных ролика обеспечивают плавную работу ворот в ветреные дни.
- Ролики: Ø60,5 мм. × 15 мм, сталь
- Регулировочная площадка (нижний лист): 180 × 120
- Покрытие: оцинковка /ul>
- Вес ворот: до 1000 кг(с двумя колясками)
- Въездной просвет: 7-9 м
Вес тележки: 7 кг
Назначение тележки:
ВНИМАНИЕ!
Внимательно проверьте размеры вашей рейки (профиля). Эти размеры определяются путем указания длины ВНЕШНЕЙ стороны профиля и толщины стенки, измеренной штангенциркулем. Ролики, которые мы производим, изготавливаются под конкретный профиль – размеры не средние, как у многих китайских изделий. Благодаря этому наши тележки обеспечивают точную работу ворот. Мы высылаем по электронной почте инструкцию по сборке, содержащую точные параметры необходимого расстояния между тележками в зависимости от веса и длины ворот.

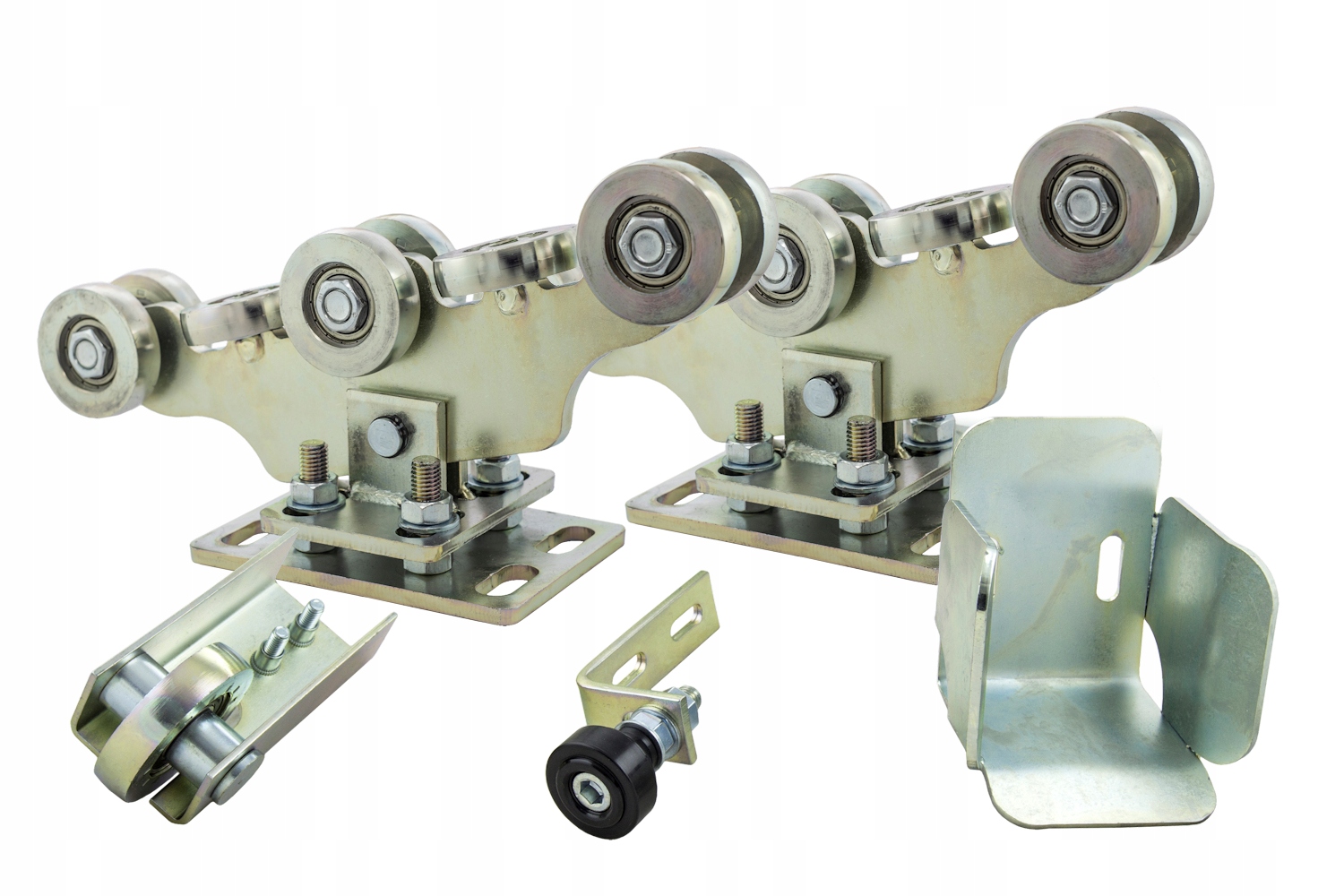

В комплект входят:
- каретки для рельса 70х70х4 (2 шт.)
- обгонный ролик ворот (1 шт.)
- Гнездо перегонное (1 шт.)
- Бесплатный направляющий ролик на ваш выбор (1 шт.)
В комментариях укажите, какой именно необходимый вам ролик с оббегом (если не указано, в комплект входит рулон 33 мм)
- 25 мм (для П-образного сечения 30х30х2)
- 33 мм с подшипниками (для П -сечение 40/40/3)
- Подшипник 35 мм (для С-образного сечения 40/40/2)
- Подшипник 43 мм (для С-образного сечения 50/50/3)
Нижняя часть тележки (верхний лист).
Мы единственная компания на рынке, которая использует более широкую версию нижней части тележки:
- Ширина 120 мм, а не 100 мм, как у других тележек
- большие «бобы», которые в сочетании с такими же такие как нижняя пластина (регулировочная площадка) обеспечивают самый большой диапазон регулировки при сборке.
- шайбы под винты

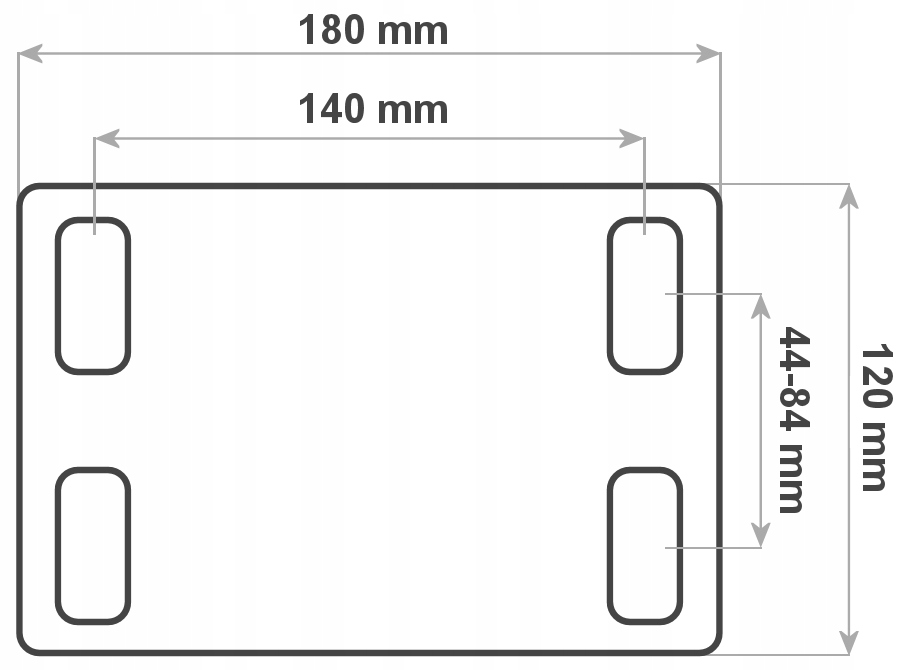

Платформа тележки (нижняя пластина).

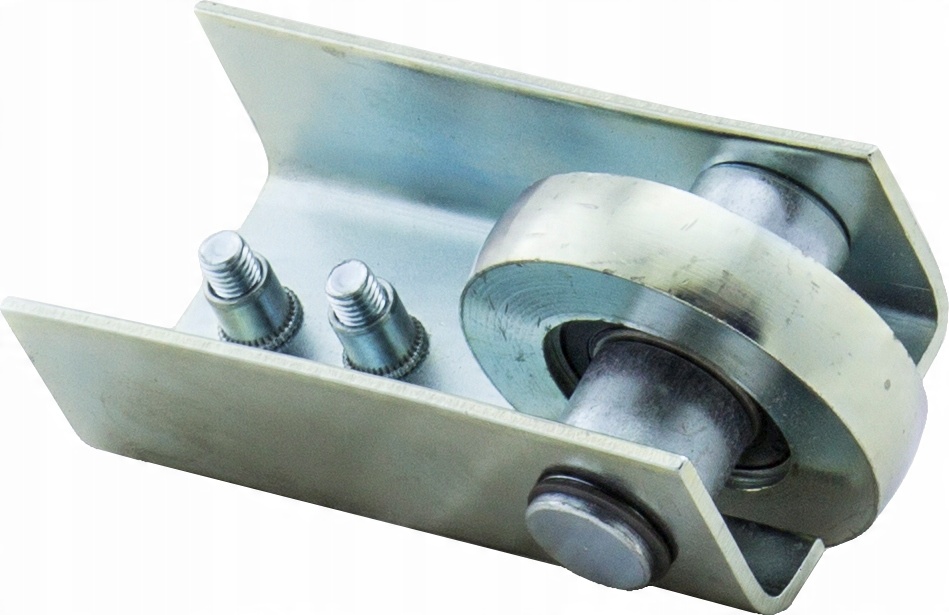

Обгонный ролик (монтируется в ходовой рельс).
Его задача — поддерживать вес ворот в состоянии «ворота закрыты».
- Наши ролики имеют толстые заклепочные гайки, зажатые на резьбе крепежных винтов, которые удлиняют резьбу на несколько мм.
- штифт ролика имеет буртик с одной стороны и крепится с помощью Сегер с другой. Это предотвращает ее расшатывание из-за ударов о гнездо.
Помните, что обгонный ролик должен слегка приподнимать переднюю часть ворот при входе в гнездо. Таким образом, он снимает нагрузку на тележках при закрытых воротах. При весе ворот 400 кг нагрузка на тележку увеличивается до 1400 кг без «поддержки» ролико-гнездовой системой.
Заполненное гнездо.
В гнезде есть отверстия для отвода воды.
Помните! Установите патрон и ролик так, чтобы ролик четко скользил по патрону (слегка приподняв ворота). Это снижает нагрузку на тележки при закрытых воротах. Из практики мы знаем, что ворота закрыты в 99% случаев для 99% клиентов. Облегчая нагрузку на тележки, вы продлеваете срок их службы!
Верхний направляющий ролик на угловом кронштейне.
Его назначение – стабилизация работы ворот.
Продукция польского производства из пруткового и листового металла.
