Представляем комплект передачи ETH10-2wire-SET LAN + PoE от ATTE Power

ETH10-2wire-SET — набор активных преобразователей для передачи данных из Ethernet сеть и питание PoE с использованием 2 проводов, например, одной пары витой пары UTP.

Применение:

✅ РЕЖИМ 1

✅ РЕЖИМ 2-1

✅ РЕЖИМ 2-2

✅ РЕЖИМ 3-1

✅ РЕЖИМ 3-2

Внимание!!! Режимы представлены в конце аукциона!!!

В зависимости от выбранного режима работы преобразователей, питание их и подключенных к ним устройств может осуществляться несколькими способами. Питание по PoE или от внешнего источника питания. Как от передатчика ETH10-2wire-TX, так и от приемника ETH10-2wire-RX. Расширенная настройка различных режимов работы, реализованная с помощью перемычек, подробно описана в инструкции к устройству.

Это решение для вас, если:

➡️ Вы хотите установить профессиональный мониторинг, дополнительные камеры, но не можете заменить кабели на новые

➡️ Вы ищете безопасное, простое, быстрое и удобное решение

➡️ Вы ожидаете высочайшего качества и безопасности

➡️ Вы не хотите ограничитесь одним режимом работы и готовы перейти на современные решения

➡️ Вы не хотите тратить лишние деньги на странные решения

➡️ Вы ищете профессионально проверенное и надежное решение

Основные функции, решающие вашу проблему:

✔️ Возможность установка приемника в основание камеры или другую установочную коробку

✔️ Дальность передачи до 1000 м на скорости 10 Мбит/с

✔️ Возможность питания свитча и от свитча через PoE 802.3 at/af

✔️ оченьнизкое энергопотребление потребление - 1,35 Вт вся дорожка

✔️ Устойчивость к помехам

Комплект передачи ETH10‑2wire‑SET LAN + PoE был создан с учетом инноваций, адаптации и развития

⭕ Наше оборудование позволяет:

• Малый размер модулей
• Четкая оптическая индикация состояния электропитания и передачи данных
• Простой и быстрый ввод в эксплуатацию без необходимости настройки параметров
• Возможность питания от коммутатора PoE 802.3at/af, PoE PASSIVE или внешнего источника питания (ETH10-2wire-TX)
• Возможность питания PoE 802.3at/af или ПАССИВНЫЕ приемники PoE
• Общая мощность до 30 Вт по всему пути электропитания

Устройства допускают установку камер или других IP PoE-устройств в местах, где замена существующей проводки невозможна или нерентабельна. Модуль ETH10-2wire-TX получает питание от любого коммутатора PoE (порт RJ45), а затем по 2 проводам, обеспечивая двунаправленную сетевую связь и питание модуля ETH10-2wire-RX с камерой PoE. Опционально устройства могут питаться от винтовых разъемов POWER. Максимальная длина кабелей в 2-х проводной трассе — 1000 м.

Максимальное расстояние передачи данных и питания PoE зависит от типа, длины и сечения используемых кабелей. Наличие других проводов в кабельной трассе и дополнительных промежуточных соединений оказывают существенное влияние на стабильность передачи. Наилучшие параметры и наибольшая дальность передачи можно получить, используя 2 одиночных витых кабеля, например, одну пару витой пары UTP.

Камеру или другой приемник PoE можно подключить к порту RJ45 ETH10. -2wire-RX модуль в конце линии. Если вы подключаете приемник к другому коммутатору или сетевой карте без поддержки PoE, обязательно отключите питание PoE, установив соответствующую перемычку на приемнике ETH10-2wire-RX.

Корпус из поликарбоната представляет собой продуманное решение, обеспечивающее изоляцию и минимально возможные габариты устройств. Небольшой размер дает широкие возможности выбора места установки.

ATTE Power

ATTE — польский производитель электронных устройств, предназначенных для индустрии безопасности. Предложение компании включает, прежде всего, эффективные источники питания и преобразователи напряжения, современные коммутаторы PoE, а также системы передачи сигналов и мощности для аналогового HD-мониторинга с использованием витой пары UTP. Устройства бренда ATTE характеризуются отличными эксплуатационными характеристиками при сохранении привлекательной продажной цены. Широкий ассортимент продукции позволяет подобрать и настроить оборудование под индивидуальные потребности заказчика, а продуманная специфика и применяемые решения гарантируют комфорт работы монтажника.

⚙️ Технические данные ETH10‑2wire‑SET ⚙️

• Порты LAN: 1 порт RJ45 10 Мбит/с
• Разъемы:

  ✔️ RJ-45

  ✔️ Винтовая лента - провода 0,32-3,3 мм2 (22-12 AWG)

• Функции порта ETH10-2wire -TX:

  ✔️ PoE IN (питание от линии PoE): ПАССИВНЫЙ (до 30 Вт), 802.3at (до 30 Вт), 802.3af (до 15 Вт)

  ✔️ PIN-коды PoE: 1,2 (В+/-) 3,6 (В+/-) и/или 4,5 (В+/-) 7,8 (В+/-)

• ETH10-2wire- Функции порта RX:

  ✔️ PoE OUT (питание для приемников PoE): ПАССИВНЫЙ

  ✔️ PIN-коды PoE: 4,5 (В+) 7,8 (В-)

• Функции разъема DATA: DATA (2-проводная линия): передача данных и энергии по 2 проводам.
• Функции разъема POWER:
• Функции разъема POWER: b> POWER (источник питания): альтернативный источник питания при отсутствии источника питания PoE (см. конфигурацию перемычек).
• Индикация работы:
b>

✔️ Светодиодный индикатор порта RJ45 (желтый) — наличие питания p>

✔️ Светодиодный индикатор порта RJ45 (зеленый) — соединение и передача данных по каналу LAN

✔️ Светодиодный индикатор LINK (зеленый) — канал связи и передача данных по тракту 2Wire

• Напряжение питания:

  ✔️ ETH10-2wire-TX

  ✔️ Vin PoE = 30...56 В постоянного тока

  ✔️ Vin POWER = 10...56 В постоянного тока

  ✔️ ETH10-2wire-RX

  ✔️ Vin = 10 ... 56 В постоянного тока

• Выходное напряжение:

  ✔️ ETH10-2wire-TX: VoutDATA=Vin

  ✔️ ETH10- 2wire-RX: Vout = Vin

• Питание управления:

  ✔️ Перемычки ETH10-2WIRE-RX

  ✔️ - в соответствии с таблицей конфигурации на этикетке и в руководстве.

• Потребляемая мощность: 1,35 Вт (вся дорожка)
• 2WIRE кабель длина: Максимальное расстояние от ETH10-2wire-TX до ETH10-2wire-RX (разъемы DATA): < 1000 м — 2 одиночных провода.
• Длина сетевого кабеля:

  ✔️ < 100 м - расстояние SWITCH PoE к ETH10-2WIRE-TX

  ✔️ < 100 м - расстояние ETH10-2WIRE-RX до приемника PoE

• Защита :

  ✔️ Локальная сеть и данные

  ✔️ Защита от перенапряжения

  ✔️ ПИТАНИЕ

  ✔️ Защита от обратной полярности

• Конструкция корпуса: Поликарбонат
• Степень защиты: IP20
• Рабочая температура: -25°С...+65°С
• Размеры:

  ✔️ ETH10-2WIRE-TX - 51 x 51 x 22 мм

  ✔️ ETH10-2WIRE-RX - 51 x 51 x 22 мм

• Вес:

  ✔️ ETH10-2WIRE-TX 0,025 кг

  ✔️ ETH10-2WIRE-RX 0,025 кг

ПРИМЕТ+МОРОЖНОСТИ

У вас уже есть кабельная система, но вы хотите ее расширить, модернизировать или улучшить, поскольку замена существующей кабельной системы невозможна или невыгодна? Просто купите Набор ETH10‑2wire‑SET для передачи LAN + PoE по 2 кабелям 10 Мбит/с длиной до 1000 м.Устройства настолько малы, что вы не заметите, что они у вас есть, поэтому вы их не заметите. необходимо заменить кабель

Не ждите, купите комплект передачи LAN + PoE ETH10‑2wire‑SET прямо сейчас, благодаря которому вы сможете установить различные режимы работы, которые лучше всего подходят для вашей установки

Сертификаты, соответствие стандартам

• RoHs
• LVD
• EMC
• EN 50581:2012
• EN 55024:2010
• EN 55024:2010/A1:2015
• EN 55032:2015
• EN 62368-1:2014
• PN-EN 50581:2013-03
• PN-EN 55024:2011
• PN-EN 55024:2011/A1:2015-08
• PN-EN 55032:2015-09
• PN-EN 62368-1:2015

Примеры применения (режимы работы)

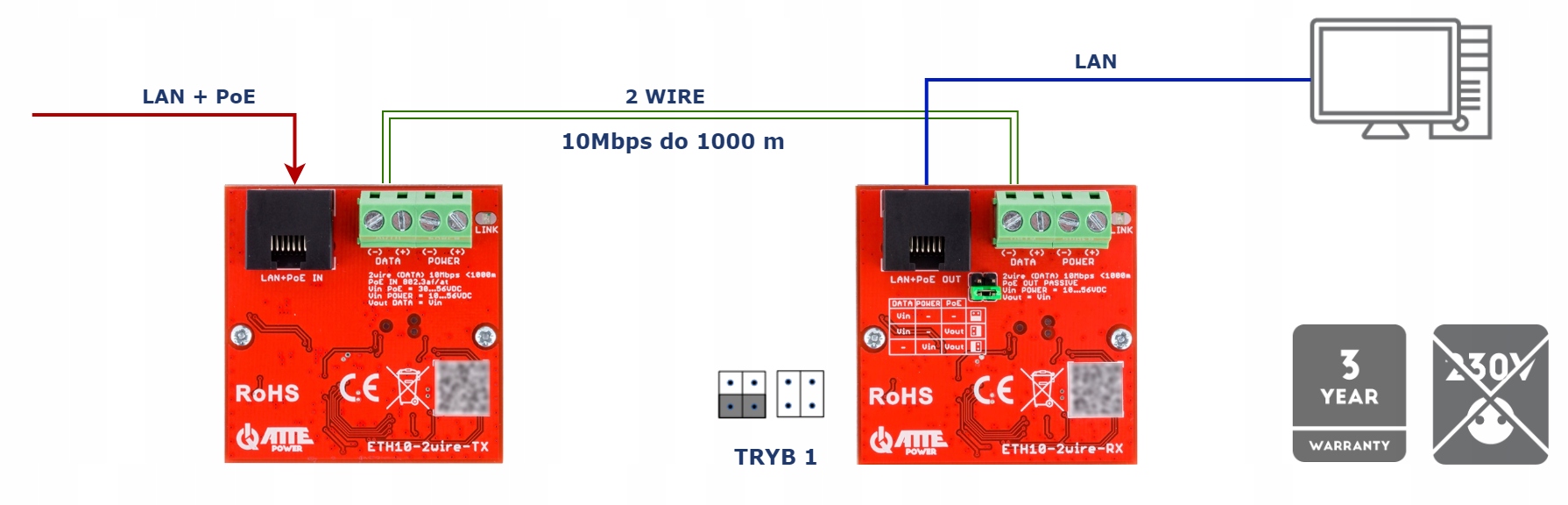

РЕЖИМ 1

Пример конфигурации устройства в режиме 1 — приемник без источника питания PoE

РЕЖИМ 2-1

Камера питается по PoE через канал 2WIRE. В такой конфигурации следует обратить внимание на падение напряжения на дорожке 2WIRE. Бюджет PoE, подаваемый на камеру, зависит от диаметра проводов и длины используемого кабеля.

РЕЖИМ 2-2

Пример конфигурации устройства в режиме 2 – питание от источника питания. Питание камеры осуществляется по PoE через канал 2WIRE. В такой конфигурации следует обратить внимание на падение напряжения на дорожке 2WIRE. Бюджет PoE, подаваемый на камеру, зависит от диаметра проводов используемого кабеля. Передатчик и приемник ETH10-2WIRE будут корректно работать в диапазоне напряжения 10–56 В, однако для камеры, подключенной к приемнику, обычно требуется источник питания PoE 44–56 В. Эти факторы следует учитывать при выборе напряжения питания передатчика ETH10-2WIRE-TX.В случае систем рекомендуем использовать источник питания APS-90-550-OF или преобразователь ASUC-100-550-OF. с резервным питанием.

РЕЖИМ 3-1

Пример конфигурации комплекта в режиме 3 – локальное питание на камере. Питание камеры осуществляется по PoE напрямую от приемника ETH10-2WIRE-RX. Приемник ETH10-2WIRE-RX будет корректно работать в диапазоне напряжения постоянного тока 10–56 В, однако для камеры, подключенной к приемнику, обычно требуется источник питания PoE 44–56 В. Эти факторы следует учитывать при выборе напряжения питания приемника ETH10-2WIRE-RX. Передатчик ETH10-2WIRE-TX может работать с любым стандартом PoE в этой конфигурации.

РЕЖИМ 3-2

Пример конфигурации комплекта в режиме 3. Питание камеры осуществляется по PoE непосредственно от приемника ETH10-2WIRE-RX. Приемник ETH10-2WIRE-RX будет корректно работать в диапазоне напряжений 10–56 В, однако для камеры, подключенной к приемнику, обычно требуется источник питания PoE 44–56 В. Эти факторы следует учитывать при выборе напряжения питания приемника ETH10-2WIRE-RX. В этой конфигурации передатчик ETH10-2WIRE-TX может работать с напряжением постоянного тока 10–56 В, подаваемым на разъем POWER
