Двойной переключатель поверхностного монтажа для умного дома

ORNO Smart Home OR-SH-1751

Основные характеристики изделия

Устройство предназначено для дистанционного управления беспроводными выключателями и розетками скрытого монтажа, а также подключенными к ним электрическими устройствами. Устройство имеет встроенный радиопередатчик и работает на частоте 433,92 МГц. Выключатели монтируются непосредственно на стену без необходимости размещения их в монтажных коробках. Устройство функционирует как 2-канальный пульт дистанционного управления. Устройство работает с системой «Умный дом ORNO» на базе движка TUYA, совместимой с системами «умный дом» Google и Alexa. Система совместима с беспроводными розетками ORNO и пультами дистанционного управления, такими как Standard OR-GB-417-420 и MINI OR-GB-438-440, а также розетками IP44 Standard OR-GB-429 и MINI OR-GB-441.

Переключатель не работает со старой версией ORNO Smart Living с символами: OR-SH-1701, OR-SH-1702, OR-SH-1703, OR-SH-1704, ОР-Ш-1705, ОР-Ш-1710, ОР-Ш-1711, ОР-Ш-1712, ОР-Ш-1713

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• ДВОЙНОЙ ПЕРЕКЛЮЧАТЕЛЬ НА ПОВЕРХНОСТИ
• ДАЛЬНОСТЬ НА ОТКРЫТЫХ ПЛОЩАДКАХ ДО 30М !!
• АВТОМАТИЧЕСКАЯ НАСТРОЙКА ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ - СИСТЕМА ОБУЧЕНИЯ

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Тип: Двойной переключатель поверхностного монтажа
• Тип передачи данных: беспроводной
• Частота: 433 МГц
• Макс. мощность. передатчик: < 10 мВт
• Совместимость с Orno Smart Home: да
• Возможность расширения: да
• Напряжение питания приемника: 1 x CR2032
• Цвет: белый
• Уровень защиты IP: IP20
• Монтаж: накладной
• Размеры (ширина/высота/глубина [мм]): 80 / 80 / 16

МОНТАЖ

1) Перед монтажом на стену снимите панель с кнопкой и рамку с монтажной пластины.

2) Поместите плитку на стену в выбранном месте и закрепите ее шурупами или приклейте двусторонним скотчем. Не забудьте сориентировать рамку в направлении стрелки ВВЕРХ ↑.

3) Потяните крышку аккумуляторного отсека и активируйте аккумулятор.

4 ) Установите рамку обратно на монтажную пластину в соответствии с

схемой.

5) Установите панель кнопок обратно на монтажную пластину.

Не забудьте разместить его в направлении стрелки ВВЕРХ ↑.

РАБОТА С УСТРОЙСТВОМ

1) Сопряжение/отключение передатчика от приемника

• Нажмите и удерживайте в течение 3 секунд. кнопку на приемнике, затем отпустите. Светодиод начнет мигать, и приемник перейдет в режим сопряжения.

Если он начнет мигать при удерживании кнопки, сопряжение будет невозможно.

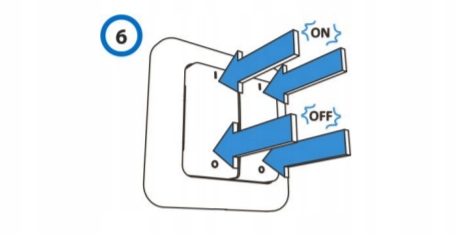

• Нажмите кнопку «I» / «ON» на передатчике (рис. 6), чтобы выполнить сопряжение его с приемником. Светодиод приемника будет гореть постоянно. Нажмите кнопку «0»/«ВЫКЛ» на передатчике (рис. 6), чтобы отключить его от приемника. Светодиод приемника погаснет.

2) Отключение всех устройств

• Нажмите и удерживайте 10 сек. кнопка на ресивере. Светодиод начнет мигать. Когда светодиод на приемнике погаснет, все устройства успешно отключены.

ВКЛЮЧЕНО

• Двойной переключатель Orno OR-SH-1751 – 1 шт.
• Батарея CR2032 – 1 шт.
• руководство пользователя
