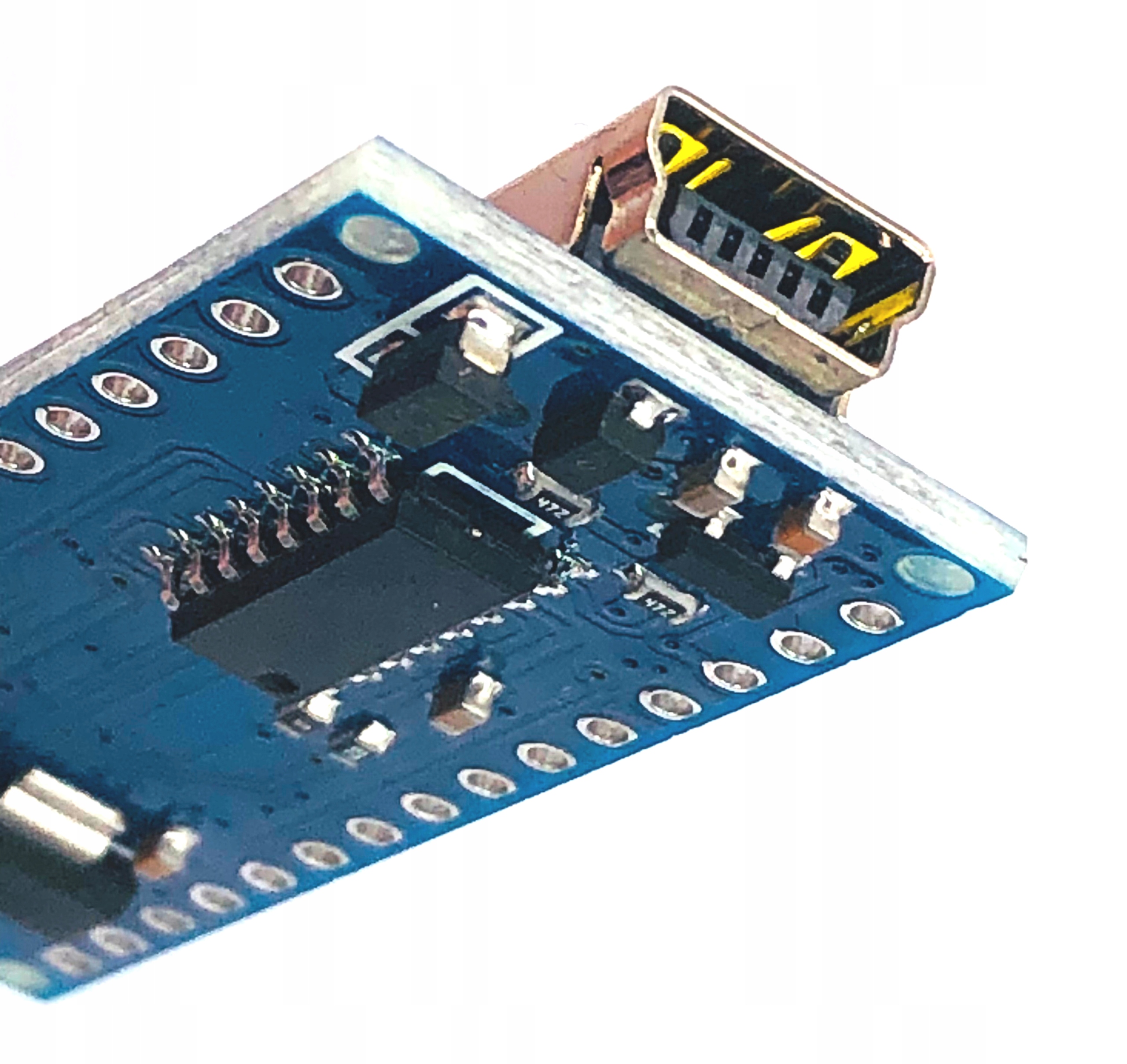

Качественный аналог Arduino Nano с процессором Atmega328-AU.

Nano — одна из самых популярных плат для физических вычислений, то есть экспериментов, сочетающих программирование, механизмы, датчики и робототехнику. Предлагаемая плата полностью совместима с оригинальным Arduino и может работать со всеми известными шилдами.

Преимущества Nano V3:

• Он используется, в том числе, для создания программного обеспечения. отличное бесплатное программное обеспечение Arduino IDE
• Программы загружаются с компьютера через обычный USB-кабель
• Небольшой размер платы работает хорошо в робототехнике, аниматронике, дронах, моделях транспортных средств
• Подходит для проекта CNC Shield в качестве контроллера 3-осевого цифрового станка.

Содержимое предложения:

• Плата Nano V3 в антистатической упаковке
• Полосы Goldpin для самостоятельной пайки при необходимости

Внимание! Мы отправляем один USB-кабель в одном заказе, независимо от количества заказанных Nano; Если вам нужен кабель для каждой из заказанных позиций, сообщите нам об этом в примечаниях к заказу.

Прилагаемые фотографии и инфографика сделаны нами и демонстрируют предлагаемый товар (один из проверенные предметы).

Установка

Arduino IDE поддерживает плату без дополнительных требований, укажите ее, как показано ниже:

Если в вашей системе не установлен драйвер CH340 и Arduino IDE не видит порт, используйте:

Технические параметры:

• Процессор Atmega328
• Преобразователь CH340G
• Тактовая частота 16 МГц
• Логика: 5 В
• Флэш-память 32 КБ
• EEPROM 1 КБ
• SRAM 2 КБ
• Порты ввода-вывода; 14
• Пин ШИМ: 6 (и до 9 при использовании контактов D0/D1/D2)
• Максимальная токовая нагрузка на контакты: 40 мА временно или 20 мА постоянно
• Максимальная общая нагрузка на все контакты: 200 мА.
• Разъем USB mini-B для программирования напрямую с компьютера.
• Разъем ISP6 для программирования с помощью программатора.
• Размеры платы. Размер: 43 x 18 мм.
• Вес: 6 грамм.

Варианты питания (не используйте два одновременно):

• 5В через USB
• 5 - 5,5В через контакт 5В, только от стабилизированного источника
• 7-9В через VIN (теоретически до 12В, но рекомендуем меньше из-за возможности перегрева стабилизатора - то же самое касается и оригинального Нано)

Внимание! Не используйте Nano в качестве источника питания внешних компонентов или устройств — особенно это касается сервоприводов, двигателей, реле. Это может привести к сгоранию регулятора напряжения и/или самого микропроцессора, а в случае компьютера/ноутбука с питанием от USBэто может привести к повреждению контроллера USB на плате и порта USB на компьютере/ноутбуке. доска.

Мы советуем запитывать компоненты и устройства, подключенные к Nano, от внешнего источника питания (сохраняя общее заземление), а контакты Nano использовать только для подачи управляющего сигнала. При желании вы можете запитать небольшой светодиод напрямую от контактов Nano через защитный резистор.

Схема распиновки:

Как (не) сломать Nano V3?

Небольшой размер и цена платы делают Nano достаточно простым устройством, не имеющим каких-либо сложных мер безопасности и требующим внимания при экспериментах. Практически верный способ «поджарить» плату:

• Подача напряжения выше 5 В на вывод 5 В.
• Подача напряжения выше 3,3 В на вывод 3,3 В. pin
• Замыкание VIN на GND
• Замыкание любого сигнального контакта на GND или контактов друг с другом
• Подача напряжения выше 5,5 В на любой сигнальный контакт
• Замыкание VIN на GND
• Замыкание любого сигнального контакта на GND или контакты друг с другом
• Подача напряжения выше 5,5 В на любой сигнальный контакт
• li>
• Переполюсовка источника питания VIN/GND

Nano должен питаться только от USB (5 В) или от контакта VIN. Контакты 3,3 В и 5 В не используются для питания Nano, а только для питания других компонентов, датчиков, дисплеев и т. д. при сохранении максимально допустимого потребляемого тока. Однако удобнее всего питать Nano от внешнего стабилизатора напряжения 5В через вывод 5В, но в этом случае нельзя запитывать какие-либо элементы/датчики/устройства от вывода VIN.

Действия, которые могут повреждениями платы являются:

• Подача питания на любые элементы/устройства с VIN при одновременном питании Nano от контакта 5В
• Подача питания на Nano с VIN с напряжением выше 7- 9В при одновременном питании его через USB.
• Питание любых элементов/устройств от любого контакта Nano с питанием от 12В или аналогичного, указанного в VIN (стабилизатор при 12В теряет около 0,25Вт в виде тепла, питая сам Nano; если он потребляет дополнительные 30-40 мА, он выключится или сгорит)
• Попытайтесь получить ток более 40 мА (непрерывно 20 мА) от любого цифрового или аналогового контакта. В частности: сервоприводы и двигатели абсолютно не могут питаться напрямую от Nano.
• Попытайтесь получить ток более 200 мА в общей сложности от любых контактов Nano.

< б>Если только не подвергаться вышеупомянутым действиям, Nano V3 представляет собой надежную, проверенную и безотказную плату микроконтроллера для экспериментаторов, изобретателей и дизайнеров. В то же время это плата по определению, предназначенная для экспериментов и прототипирования. Мы не несем ответственности за любой ущерб, вызванный неправильным использованием, перегрузкой контактов или системы питания.
