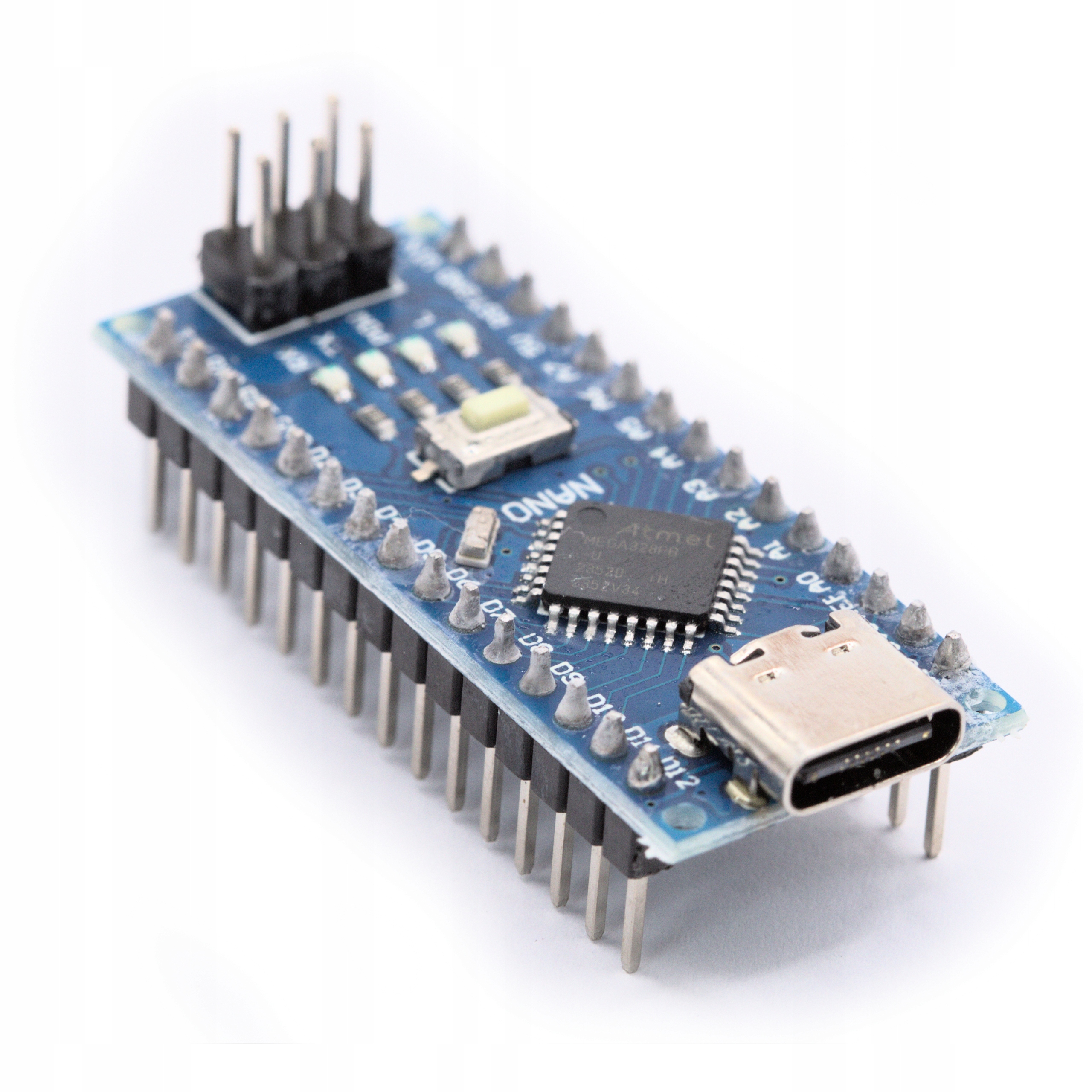

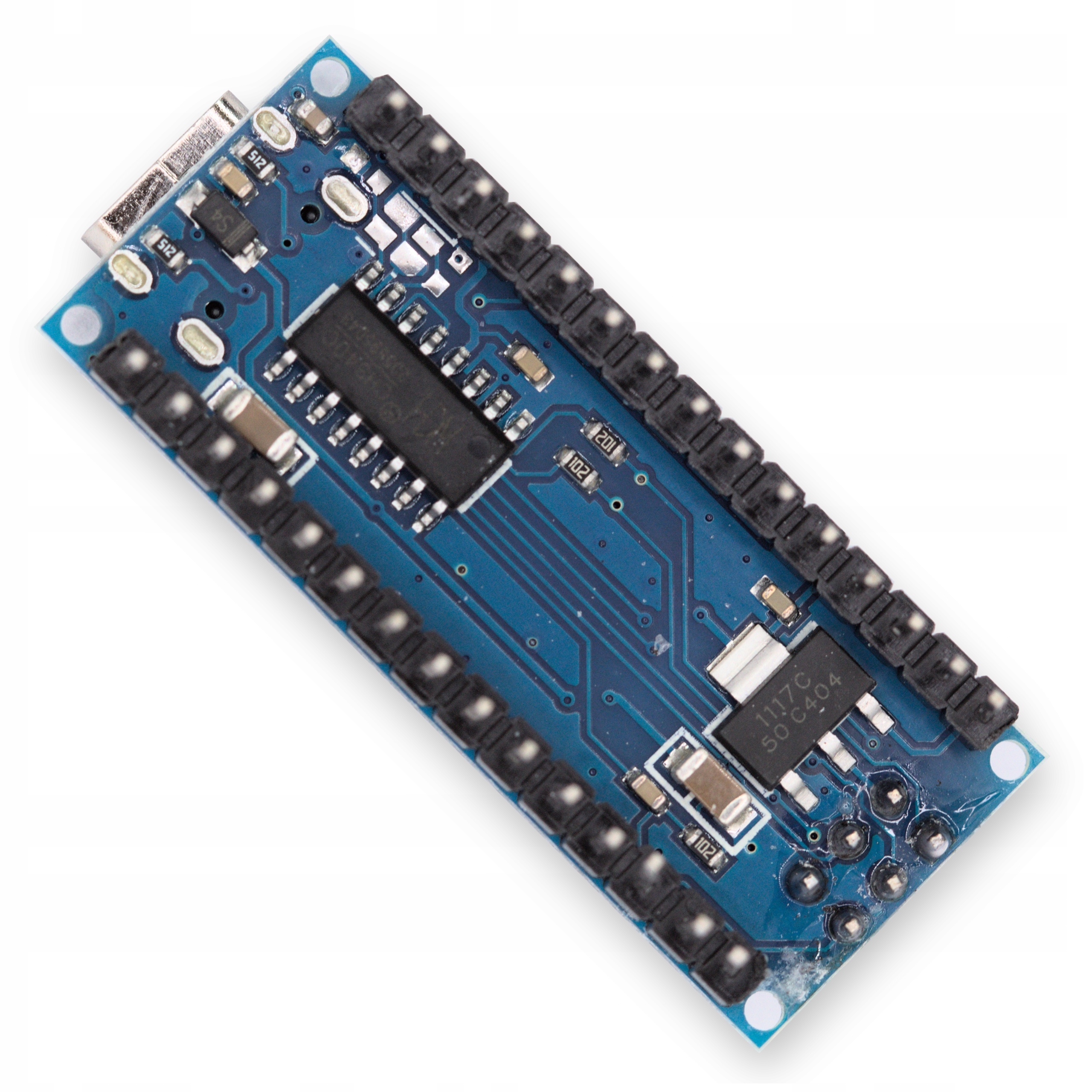

NANO V3 Atmega328PB USB-C, совместимый с Arduino Nano, с припаянными контактами

Nano — одна из самых популярных плат для физических вычислений, то есть экспериментов, сочетающих программирование, механизмы, датчики и робототехнику.

✴️ Предлагаемая плата полностью совместима с оригинальной Nano и может работать со всеми известными шилдами.

✴️ Шаг контактов подходит для универсальных макетных плат, благодаря чему можно проводить эксперименты без необходимости для пайки.

✴️ Платы, датчики и шилды, подходящие для Nano, вы можете найти в других наших предложениях.

Классический Nano V3 с современным разъемом USB-C

Nano V3 — это микроконтроллер небольших размеров (всего 43x18 мм), что делает его идеальным для всех проектов, где важно количество занимаемого места. Эта функция позволяет использовать его в различных приложениях: от проектов носимых компьютеров, робототехники, аниматроники, дронов, автономных моделей транспортных средств до встраиваемых устройств и домашней автоматизации.

✴️ В отличие от «традиционного» Nano, эта версия оснащен более современным разъемом USB-C, поэтому у вас наверняка уже есть кабель, подходящий для программирования дома.

Однако если вы ищете классический вариант с разъемом USB mini , вы найдете его в этом варианте предложений.

Преимущества Nano V3

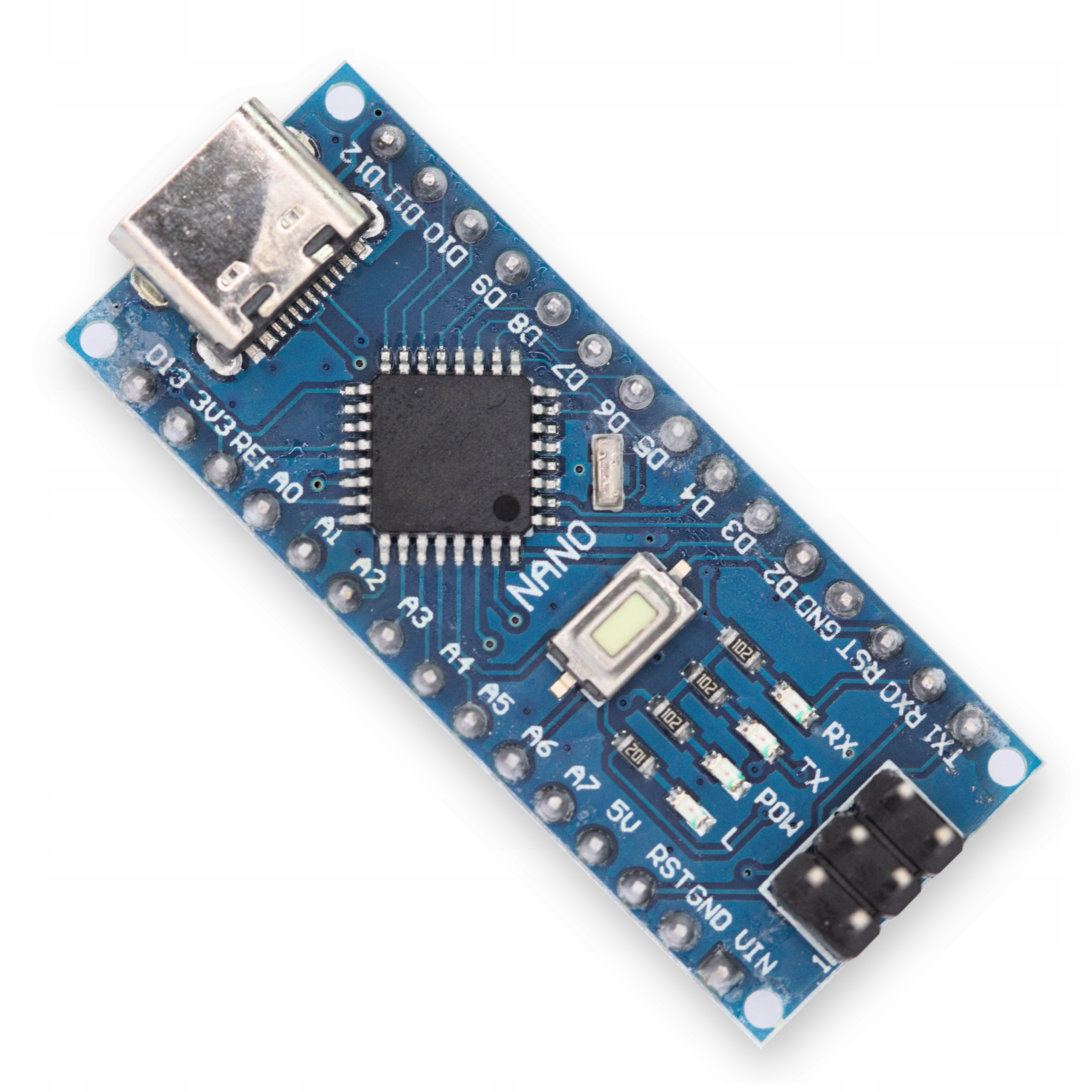

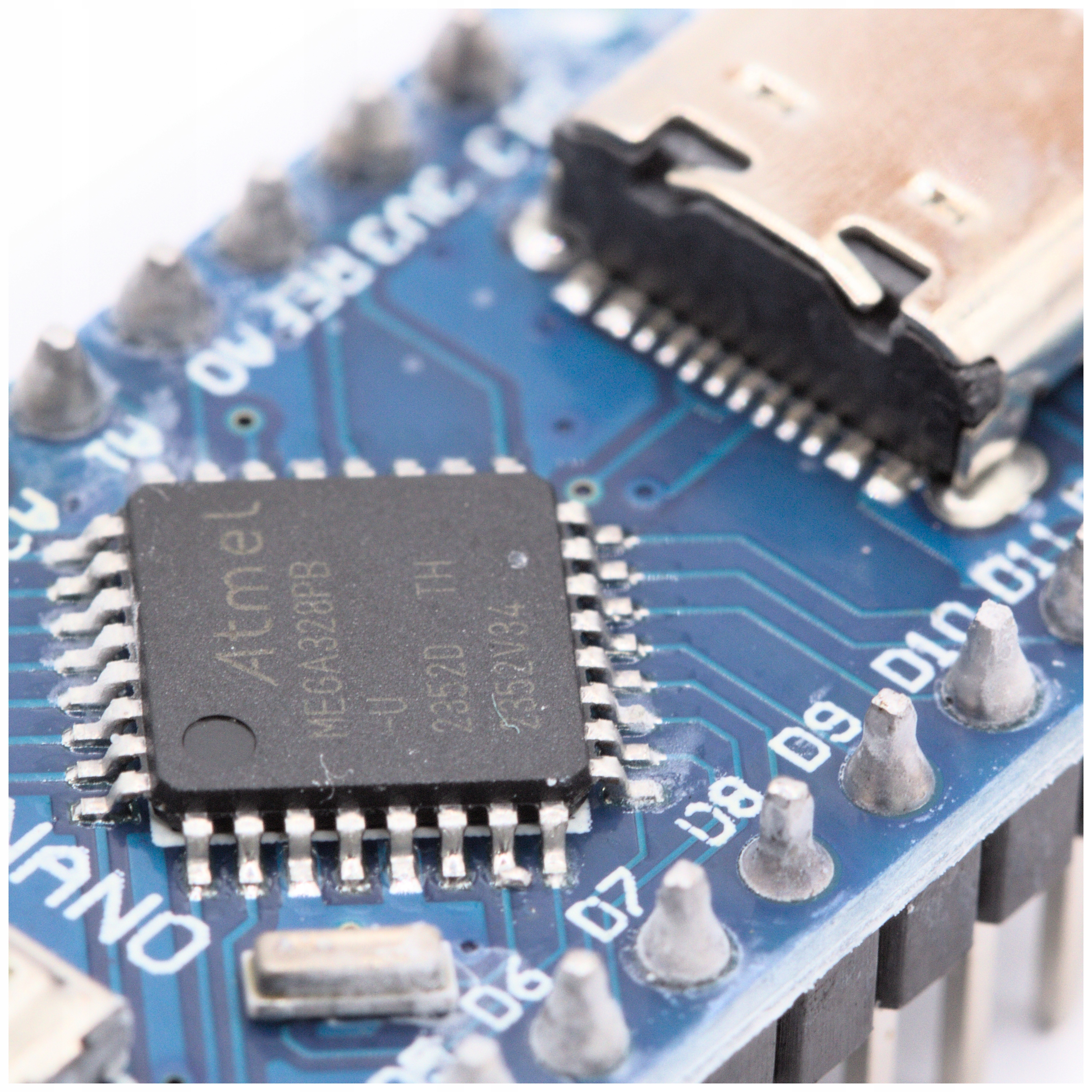

✴️ Высокая производительность: Nano оснащен тем же процессором, что и полноразмерная Arduino UNO: Atmega328. Благодаря этому Nano, несмотря на свои небольшие размеры, имеет точно такие же возможности, как и его «старший брат»

✴️ Простота программирования: Программировать Arduino Nano V3 легко благодаря Дружественная (и бесплатная) среда Arduino IDE. Не требует программатора, программы загружаются через обычный USB-кабель. Доступно множество готовых библиотек и примеров, которые облегчают создание собственных проектов.

✴️ Небольшой размер платы хорошо работает в робототехнике, аниматронике, дронах, моделях транспортных средств

✴️ Подходит для множества готовых проектов, таких как CNC Shield в качестве контроллера 3-осевого цифрового станка.

Технические параметры Nano V3 USB-C:

• Процессор Atmega328
• Конвертер CH340G
• Тактовая частота 16 МГц
• Логика : 5 В
• 32 КБ флэш-памяти
• EEPROM 1 КБ
• SRAM 2 КБ
• Порты ввода-вывода; 14
• Пин ШИМ: 6 (и до 9 при использовании контактов D0/D1/D2)
• Максимальная токовая нагрузка на контакты: 40 мА временно или 20 мА постоянно
• Максимальная общая нагрузка на все контакты: 200мА.
• Разъем USB-C для программирования напрямую с компьютера.
• Разъем ISP6 для программирования с помощью программатора.
• Размеры платы: 43 x 18 мм.
• Вес: 6 грамм.

Варианты питания (не используйте два одновременно):

• 5В. через USB
• 5 - 5,5В через вывод 5В, только от стабилизированного источника
• 7-9В через VIN (теоретически до 12В, но рекомендуем меньше из-за возможности перегрев стабилизатора - то же самое касается и оригинального Нано)

Внимание! Не используйте Nano в качестве источника питания внешних компонентов или устройств — особенно это касается сервоприводов, двигателей, реле. Это может привести к сгоранию регулятора напряжения и/или самого микропроцессора, а в случае питания компьютера/ноутбука от USBэто может привести к повреждению USB-контроллера на плате и USB-порта на компьютере/ плата ноутбука.

Советуем запитывать компоненты и устройства, подключенные к Nano, от внешнего источника питания (сохраняя общее заземление), а контакты Nano использовать только для подачи управляющего сигнала. . При желании вы можете запитать небольшой светодиод напрямую от контактов Nano через защитный резистор.

Содержимое предложения:

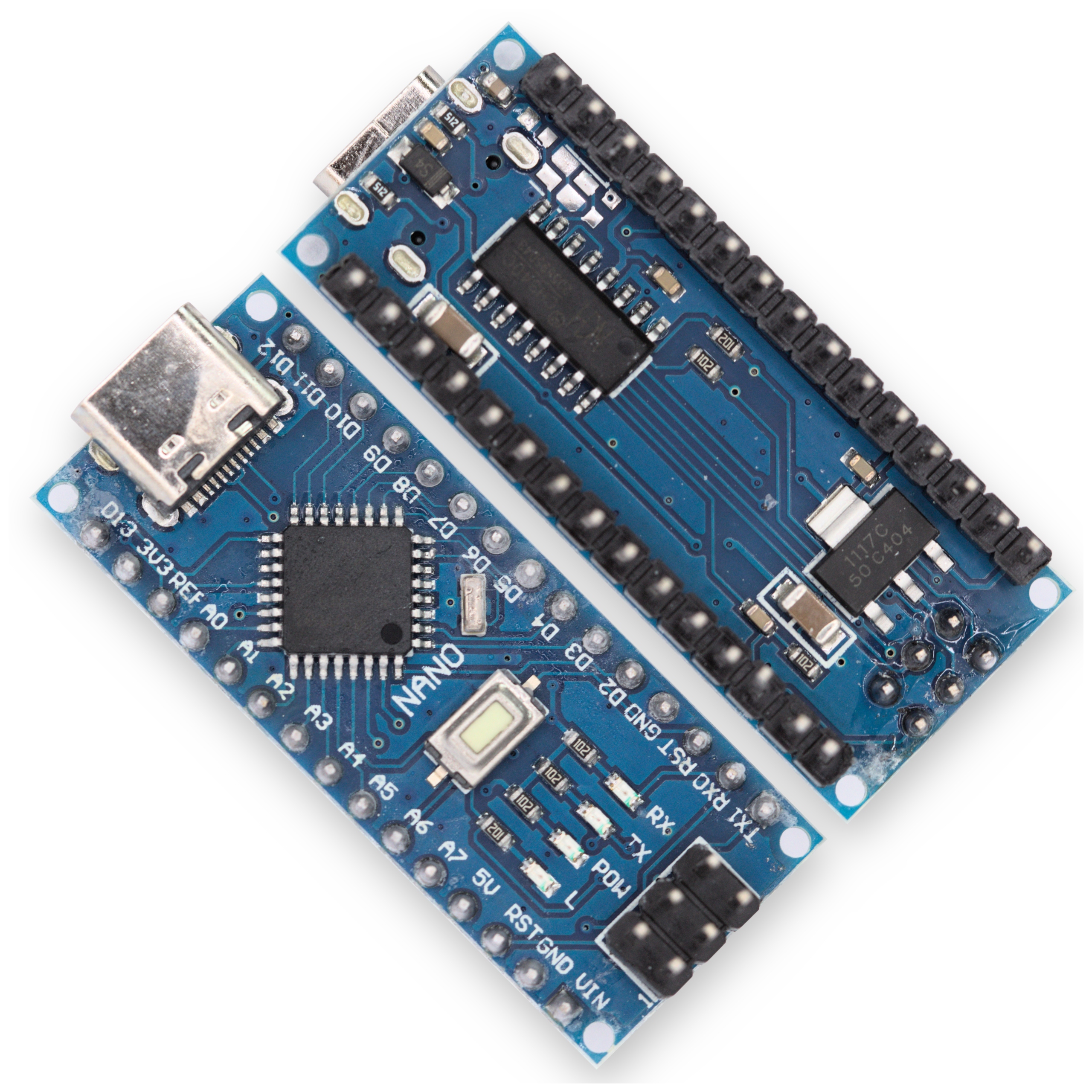

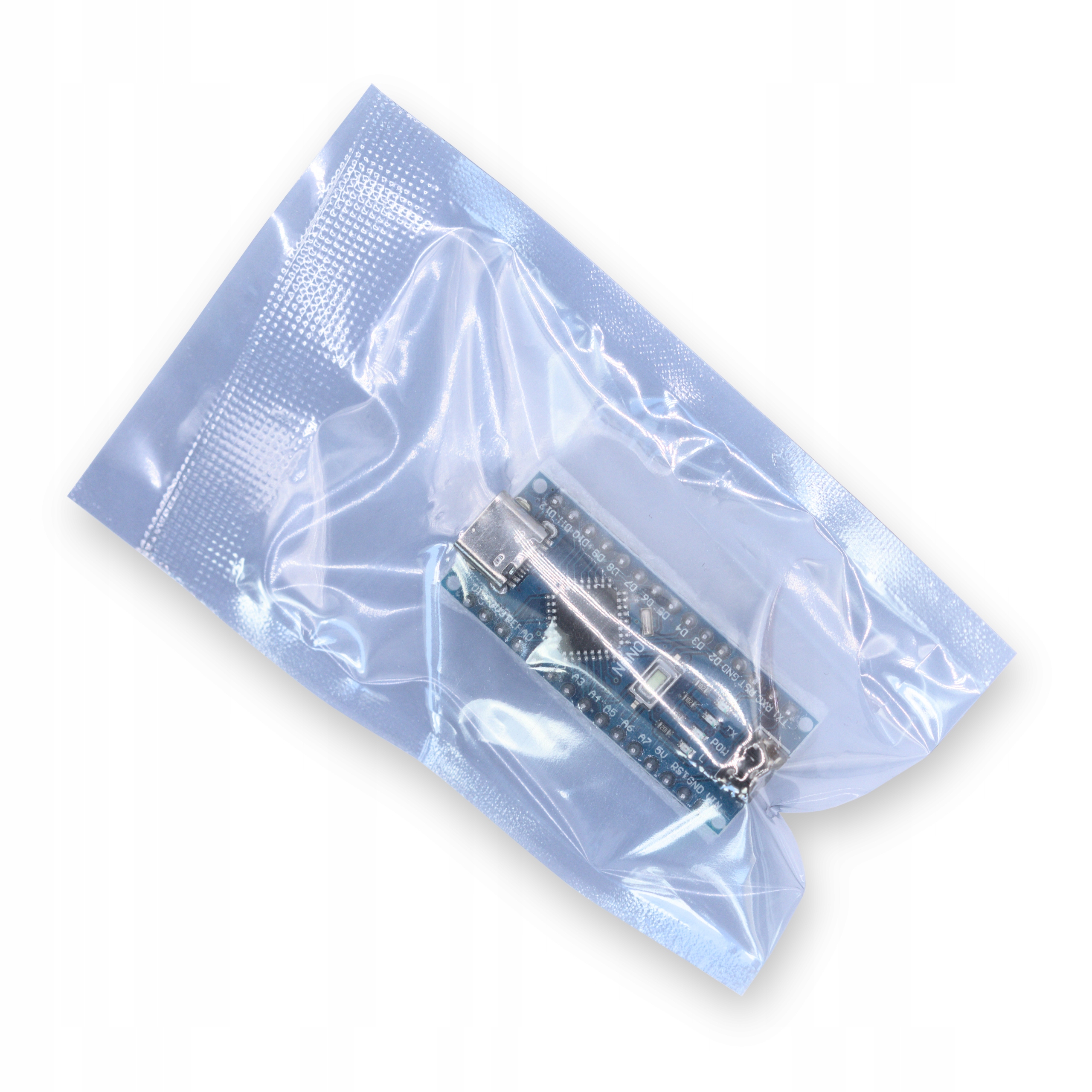

• Плата Nano V3 с припаянными выводами, в антистатической упаковке

Внимание! Кабель USB-C не входит в комплект поставки, но доступен отдельно в другом нашем предложении.

Установка

Arduino IDE поддерживает плату без дополнительных требований, она должны быть идентифицированы следующим образом:

Если в вашей системе не установлен драйвер CH340 и Arduino IDE не видит порт, используйте:

• для Windows: http://www.wch .cn/download/CH341SER_EXE html или https://www.driverscape.com/download/usb-serial-ch341
• для Linux: https://0xsuk.github.io/posts/2022-. 07-19-как-установить-ch340-на-ubuntu-22.04/

Как (не) сломать Nano V3?

Небольшой размер и цена платы делают Nano достаточно простым устройством, не имеющим каких-либо сложных мер безопасности и требующим внимания при экспериментах. Практически верный способ «поджарить» плату:

• Подача напряжения выше 5 В на вывод 5 В.
• Подача напряжения выше 3,3 В на вывод 3,3 В. pin
• Замыкание VIN на GND
• Замыкание любого сигнального контакта на GND или между контактами друг с другом
• Подача напряжения выше 5,5 В на любой сигнальный контакт
• Замыкание VIN на GND
• Замыкание любого сигнального контакта на GND или контактов друг с другом
• Подача напряжения выше 5,5 В на любой сигнальный контакт
• li>
• Переполюсовка источника питания VIN/GND

Nano должен питаться только от USB (5 В) или от контакта VIN. Контакты 3,3 В и 5 В не используются для питания Nano, а только для питания других компонентов, датчиков, дисплеев и т. д. при сохранении максимально допустимого потребляемого тока. Однако удобнее всего питать Nano от внешнего стабилизатора напряжения 5В через вывод 5В, но в этом случае нельзя запитывать какие-либо элементы/датчики/устройства от вывода VIN.

Действия, которые могут повреждениями платы являются:

• Подача питания на любые элементы/устройства с VIN при одновременном питании Nano от контакта 5В
• Подача питания на Nano с VIN с напряжением выше 7- 9В при одновременном питании его через USB.
• Питание любых элементов/устройств от любого контакта Nano с питанием от 12В или аналогичного, указанного в VIN (стабилизатор при 12В теряет около 0,25Вт в виде тепла, питая сам Nano; если он потребляет дополнительные 30-40 мА, он выключится или сгорит)
• Попытайтесь получить ток более 40 мА (непрерывно 20 мА) от любого цифрового или аналогового контакта. В частности: сервоприводы и двигатели категорически не могут питаться напрямую от Nano.
• Попытайтесь получить ток более 200 мА в общей сложности от любых контактов Nano.

< б>Если только не подвергаться вышеупомянутым действиям, Nano V3 представляет собой надежную, проверенную и безотказную плату микроконтроллера для экспериментаторов, изобретателей и дизайнеров. В то же время это плата по определению, предназначенная для экспериментов и прототипирования. Мы не несем ответственности за любой ущерб, вызванный неправильным использованием, перегрузкой контактов или системы питания.

Примечание

Этот продукт предоставляется как компонент прототипа устройства и не может рассматриваться как законченное конечное устройство. Оно предназначено в первую очередьдля творцов, любителей и профессионалов в качестве составной части прототипов других устройств, а в случае интеграции в конечное устройство и вывода его на рынокнесет полную ответственность за обеспечение соблюдение применимых законов, директив и норм возлагается на лицо, осуществляющее такую ​​интеграцию.
