Заказывая «НАПІВПРАВОДНИКОВО РЕЛЕ FOTEK SSR-60A DC-AC» данный товар из каталога «Напівпровідник», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

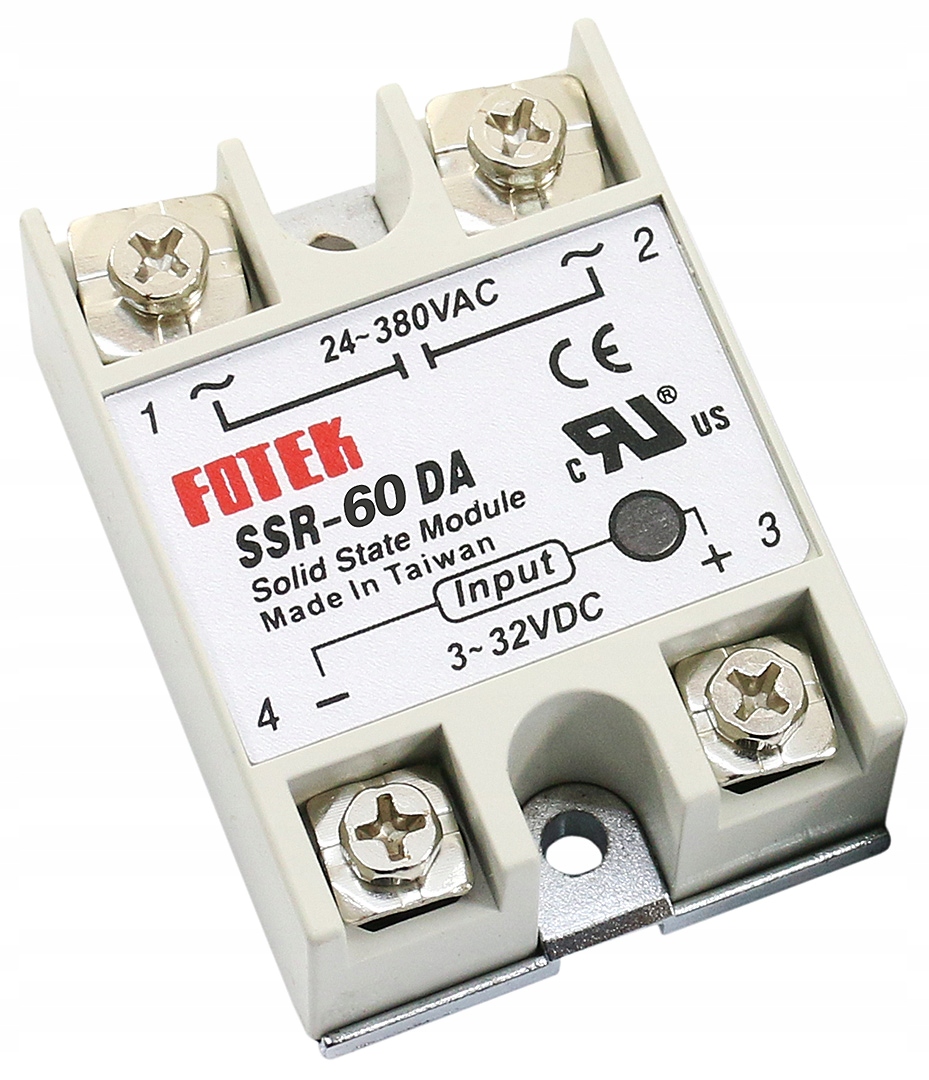

ТВЕРДОТЕЛЬНОЕ РЕЛЕ
FOTEK SSR-60DA 60А DC-AC
Полупроводниковые реле применяются для бесконтактного переключения мощных нагрузок в одно- и трехфазных устройствах. Отсутствие механических элементов в реле положительно влияет на долговечность устройств по сравнению с традиционными контакторами. Отсутствие контактов и искрения также является гарантией надежности и устойчивости к влаге, грязи и вибрации.
Полупроводниковые реле
ФОТЭК предназначены для высокочастотной коммутации приемников большой мощности, например двигателей и отопительных приборов.
Светодиодный индикатор указывает на работу реле.
Крепление к монтажной пластине с помощью винтов.
ВНИМАНИЕ – ЗАЩИТА ТВЕРДЫХ РЕЛЕ (НЕЗАВИСИМО ОТ ПРОИЗВОДИТЕЛЯ)

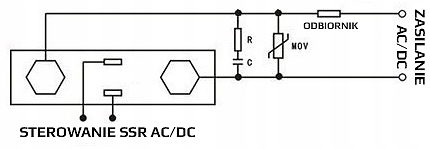

В случае сильноточных цепей (VDC/VAC) или особенно цепей с индуктивной нагрузкой (AC ), всегда помните об использовании соответствующих защит, т.е. стабилитронов (цепи VDC и L), варисторов (MOV) или RC(D) систем, подключаемых параллельно выходным контактам реле (при напряжении 100-240В) или нагрузки. (при напряжении 24-28В), защищающие от нежелательных помех со стороны сети или приёмника, например скачков напряжения. Примеры схем с защитами приведены ниже.Соответствующий выбор защит зависит от характера нагрузки, силы тока и типа коммутируемого напряжения и должен подбираться индивидуально. Очень часто система RC-подавителя состоит из R=33-1000Ом/1-5Вт, C=1нФ-0,10мкФ - точные значения RC подбираются на основе номограмм. Варистор следует выбирать в соответствии с типом и напряжением цепи нагрузки. Предполагается, что его напряжение составляет 1,6 - 1,9 от номинального значения коммутируемого напряжения.На входе ТТР-реле можно использовать фильтрующий конденсатор, например С = 0,10мкФ.Следует добавить, что в случае с ТСР-реле контроль чрезмерных значений тока (особенно импульсного тока при коротких замыканиях) требует использования сверхбыстродействующих предохранителей в цепи питания приемника. Хорошей практикой в таких случаях является также использование ТТР с более высоким номинальным током, чем следует из расчетов, чтобы реле не работало на пределе своих возможностей.Не используйте входные кабели, управляющие Реле SSR длиной более 3 м. li>Срок службы реле SSR не ограничен при условии надлежащего охлаждения. При температуре выше 80С происходит необратимое повреждение реле.Чтобы обеспечить их длительную работу, необходимо обеспечить соответствующий отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха, используя соответствующие эффективные вентиляторы (свыше 25 А).Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле.При установке нескольких реле рядом друг с другом обеспечьте расстояние между ними. их.Технические данные:
<ул>
рабочее напряжение (выходное): 24–380 В переменного тока
изоляция (выход): фотоэлектрическая
максимальный ток переключения (выход): 60А
управляющее напряжение (вход): 3–32 В постоянного тока
входной ток (вход): 4,5–20 мА
время отклика (ввод): < 10 мс
рабочая температура: от -30 до +80°C
размеры: 62 x 45 x 23 мм.
другое: триггер при нуле
Светодиод, сигнализирующий о рабочем состоянии реле
защитное стекло: опционально доступно на других аукционах.
