СИЛОВОЕ ТВЕРДОТЕЛЬНОЕ РЕЛЕ
ФОТЕК ССР-40ВА 40А
Полупроводниковые реле применяются для бесконтактного переключения мощных нагрузок в одно- и трехфазных устройствах. Отсутствие механических элементов в реле положительно влияет на долговечность устройств по сравнению с традиционными контакторами. Отсутствие контактов и искрения также является гарантией надежности и устойчивости к влаге, грязи и вибрации.
Полупроводниковые реле
ФОТЭК предназначены для высокочастотной коммутации приемников большой мощности, например двигателей и отопительных приборов.
Данная модель реле имеет возможность регулировки напряжения, управляемого потенциометром или резистором 470-560 кОм, подключенным к клеммам 3,4.
Замыкание цепи управления 3,4 таким сопротивлением вызывает протекание тока по контактам 1,2 и в зависимости от установленного значения сопротивления регулируется напряжение управляемой стороны.
Установленное напряжение на клеммах 1, 2 зависит от допустимой нагрузки по току этих контактов, поэтому для 24 В переменного тока оно составляет 10 А, а для 380 В переменного тока - 40 А.

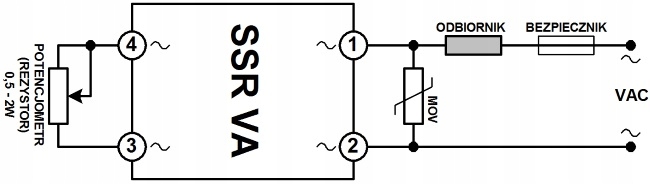

Ниже приведена схема подключения.
Крепление к монтажной пластине с помощью винтов.
ВНИМАНИЕ – ЗАЩИТА РЕЛЕ ССР (НЕЗАВИСИМО ОТ ПРОИЗВОДИТЕЛЯ)

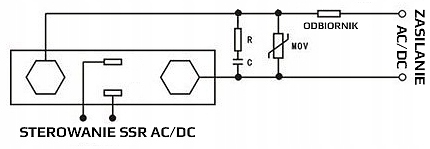

В случае сильноточных цепей (VDC/VAC) или особенно цепей с индуктивной нагрузкой (AC) всегда не забывайте использовать соответствующую защиту, например, стабилитроны (цепи VDC и L), варисторы (MOV) или RC. цепи (Д), подключаемые параллельно выходным контактам реле (при напряжении 100-240В) или нагрузки (при напряжении 24-28В), защищающие от нежелательных помех со стороны сети или приемника, например скачков напряжения. Примеры схем с защитой ниже.
Соответствующий выбор защиты зависит от характера нагрузки, тока и типа коммутируемого напряжения и должен подбираться индивидуально. Очень часто система RC-подавителя состоит из R=33-1000Ом/1-5Вт, C=1нФ-0,10мкФ - точные значения RC подбираются на основе номограмм. Варистор следует выбирать в соответствии с типом и напряжением цепи нагрузки. Предполагается, что его напряжение в 1,6 - 1,9 раза превышает номинальное значение коммутируемого напряжения.
На входе твердотельного реле можно использовать фильтрующий конденсатор, например C = 0,10 мкФ.
Следует добавить, что в случае с ТСР-реле контроль чрезмерных значений тока (особенно импульсного тока при коротких замыканиях) требует использования сверхбыстродействующих предохранителей в цепи питания приемника. Хорошей практикой в таких случаях также является использование ТТР с более высоким номинальным током, чем следует из расчетов, чтобы реле не работало на пределе своих возможностей.
Не используйте входные кабели, управляющие твердотельным реле, длиной более 3 м.
Срок службы твердотельных реле не ограничен при условии надлежащего охлаждения. При температуре выше 80°C реле необратимо повреждается.
Чтобы обеспечить их длительную работу, необходимо обеспечить соответствующий отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха с помощью вентиляторов с соответствующей эффективностью (свыше 25А).
Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле.
При установке нескольких реле рядом друг с другом обеспечьте расстояние между ними.Технические данные:
<ул>
рабочее напряжение (выходное): 24-380В переменного тока (в зависимости от сопротивления, подключенного к контактам 3,4)
изоляция (выход): фотоэлектрическая
Максимальный коммутируемый ток (выход): 10A (24 В переменного тока) ... 40 А (380 В переменного тока)
управляющее сопротивление на контактах 3,4 (вход): 470-560кОм/0,5-2Вт
входной ток (вход): 4,5–20 мА
время отклика (ввод): < 10 мс
Рабочая температура: от -30 до +75°C.
размеры: 62 x 45 x 23 мм.
другое: срабатывание при нуле
защитное стекло: опционально доступно на других аукционах.
