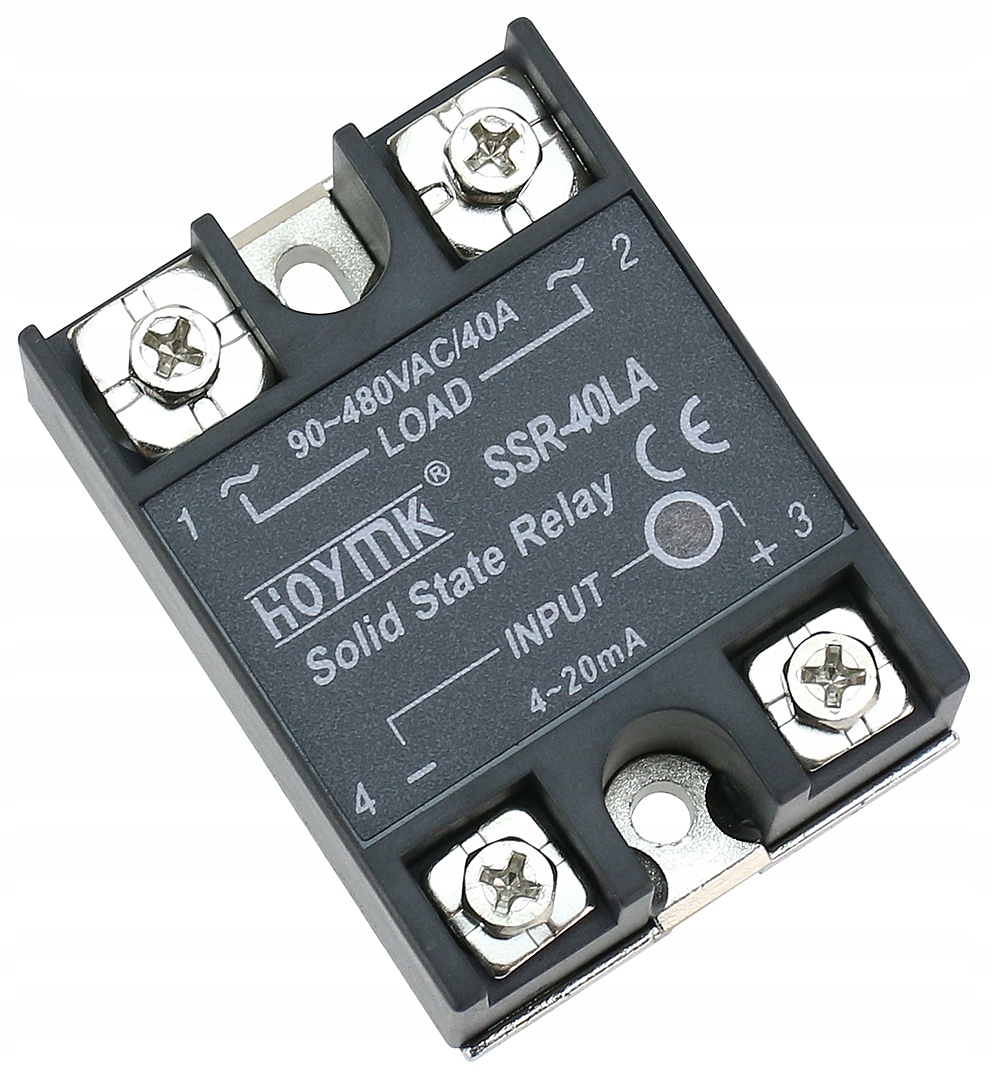

СИЛОВОЕ ТВЕРДОТЕЛЬНОЕ РЕЛЕ
ХОЙМК ССР-40ЛА 40А
Полупроводниковые реле применяются для бесконтактного переключения мощных нагрузок в одно- и трехфазных устройствах. Отсутствие механических элементов в реле положительно влияет на долговечность устройств по сравнению с традиционными контакторами. Отсутствие контактов и искрения также является гарантией надежности и устойчивости к влаге, грязи и вибрации.
Полупроводниковые реле
HOYMK предназначены для высокочастотной коммутации приемников большой мощности, например двигателей и отопительных приборов.
Их также можно использовать для плавного включения больших токов, потребляемых люминесцентным освещением. Они также подходят для управления работой небольших вентиляторов.
Реле начинает частичную проводимость при входном токе 4 мА.
Управляемая цепь полностью замыкается при токе 20 мА.
Светодиодный индикатор указывает на работу реле.
Так достигается регулирование мощности.
Крепление к монтажной пластине с помощью винтов.
ВНИМАНИЕ – ЗАЩИТА РЕЛЕ ССР (НЕЗАВИСИМО ОТ ПРОИЗВОДИТЕЛЯ)
В случае сильноточных цепей (VDC/VAC) или особенно цепей с индуктивной нагрузкой (AC) всегда не забывайте использовать соответствующую защиту, например, стабилитроны (цепи VDC и L), варисторы (MOV) или RC. цепи (Д), подключаемые параллельно выходным контактам реле (при напряжении 100-240В) или нагрузки (при напряжении 24-28В), защищающие от нежелательных помех со стороны сети или приемника, например скачков напряжения. Примеры схем с защитой ниже.
Соответствующий выбор защиты зависит от характера нагрузки, тока и типа коммутируемого напряжения и должен подбираться индивидуально. Очень часто система RC-подавителя состоит из R=33-1000Ом/1-5Вт, C=1нФ-0,10мкФ - точные значения RC подбираются на основе номограмм. Варистор следует выбирать в соответствии с типом и напряжением цепи нагрузки. Предполагается, что его напряжение в 1,6 - 1,9 раза превышает номинальное значение коммутируемого напряжения.
На входе твердотельного реле можно использовать фильтрующий конденсатор, например C = 0,10 мкФ.
Следует добавить, что в случае с ТСР-реле контроль чрезмерных значений тока (особенно импульсного тока при коротких замыканиях) требует использования сверхбыстродействующих предохранителей в цепи питания приемника. Хорошей практикой в таких случаях является также использование ТТР с более высоким номинальным током, чем следует из расчетов, чтобы реле не работало на пределе своих возможностей.
Не используйте входные кабели, управляющие твердотельным реле, длиной более 3 м.
Срок службы твердотельных реле не ограничен при условии надлежащего охлаждения. При температуре выше 80°C реле необратимо повреждается.
Чтобы обеспечить их длительную работу, необходимо обеспечить соответствующий отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха с помощью вентиляторов с соответствующей эффективностью (свыше 25А).
Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле.
При установке нескольких реле рядом друг с другом обеспечьте расстояние между ними.Технические данные:
<ул>
Номинальное напряжение нагрузки: 90–480 В переменного тока
номинальный ток нагрузки: 40А
Диапазон входного тока управления: 4–20 мА
гарантированный ток переключения: 5 мА
гарантированный ток отключения: 4 мА
допустимый входной ток: <=50 мА
Входное сопротивление: ~500 Ом.
Минимальное напряжение блокировки: 600 В переменного тока.
минимальный ток нагрузки: 150 мА
ток утечки: <= 0,5 % от полной нагрузки.
рабочая температура: от -40°C до +80°C
Максимальная температура перехода: 125 °C.
Гальваническая развязка ввода-вывода, ввод-вывод: >= 4000 В переменного тока, среднеквадратичное значение.
Индикатор тока управления: светодиод
Крепежный винт: M5
вес: 115 г.
другое: срабатывание при нуле
Светодиод, сигнализирующий о рабочем состоянии реле
защитное стекло: опционально доступно на других аукционах.
Выходная мощность как функция входного сигнала (4–20) мА:
<ул>
Входной ток [мА] – Выходная мощность [%]
4–4
6–13
8–25
10–38
12–50
14–62
16–75
18–87
20–100
