Просматривая «Напівпровідникове РЕЛЕ SSR 80A DC-AC 1 / 3PHASE», вы можете быть уверены, что данный товар из каталога «Напівпровідник» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

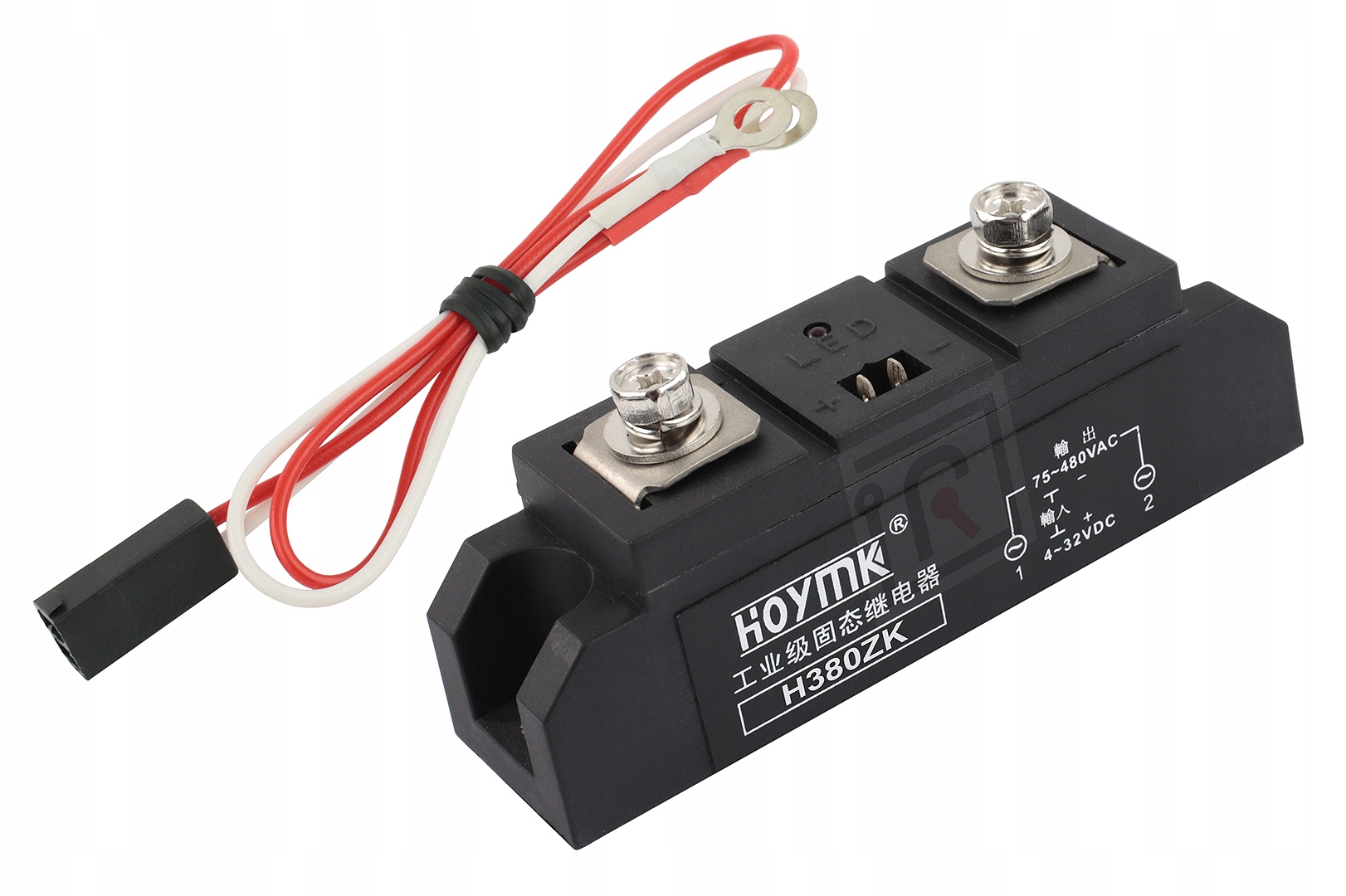

1/3-фазное твердотельное реле
HOYMK H380ZK 80A DC-AC
Полупроводниковые реле применяются для бесконтактного переключения мощных нагрузок в одно- и трехфазных устройствах. Отсутствие механических элементов в реле положительно влияет на долговечность устройств по сравнению с традиционными контакторами. Отсутствие контактов и искрения также является гарантией надежности и устойчивости к влаге, грязи и вибрации.
Полупроводниковые реле
HOYMK предназначены для высокочастотной коммутации приемников большой мощности, например двигателей и отопительных приборов. Серия H3xxxZK предназначена для работы в 1/3-фазных цепях (по одному реле на каждую фазу). Реле с клеммой ЗК включаются при нуле - используются во многих приложениях, управляющих резистивными и индуктивными нагрузками (контроль температуры, отопление, лампы накаливания).
Светодиодный индикатор указывает на работу реле.
Крепление к монтажной пластине с помощью винтов.
ВНИМАНИЕ – ЗАЩИТА ТВЕРДЫХ РЕЛЕ (НЕЗАВИСИМО ОТ ПРОИЗВОДИТЕЛЯ)
В случае сильноточных цепей (VDC/VAC) или особенно цепей с индуктивной нагрузкой (AC ), всегда помните об использовании соответствующих защит, т.е. стабилитронов (цепи VDC и L), варисторов (MOV) или RC(D) систем, подключаемых параллельно выходным контактам реле (при напряжении 100-240В) или нагрузки. (при напряжении 24-28В), защищающие от нежелательных помех со стороны сети или приемника, например скачков напряжения. Примеры схем с защитами приведены ниже.Соответствующий выбор защит зависит от характера нагрузки, силы тока и типа коммутируемого напряжения и должен подбираться индивидуально. Очень часто система RC-подавителя состоит из R=33-1000Ом/1-5Вт, C=1нФ-0,10мкФ - точные значения RC подбираются на основе номограмм. Варистор следует выбирать в соответствии с типом и напряжением цепи нагрузки. Предполагается, что его напряжение составляет 1,6 - 1,9 от номинального значения коммутируемого напряжения.На входе ТТР-реле можно использовать фильтрующий конденсатор, например С = 0,10мкФ.Следует добавить, что в случае с ТСР-реле контроль чрезмерных значений тока (особенно импульсного тока при коротких замыканиях) требует использования сверхбыстродействующих предохранителей в цепи питания приемника. Хорошей практикой в таких случаях является также использование ТТР с более высоким номинальным током, чем следует из расчетов, чтобы реле не работало на пределе своих возможностей.Не используйте входные кабели, управляющие Реле SSR длиной более 3 м. li>Срок службы реле SSR не ограничен при условии надлежащего охлаждения. При температуре выше 80С происходит необратимое повреждение реле.Чтобы обеспечить их длительную работу, необходимо обеспечить соответствующий отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха, используя соответствующие эффективные вентиляторы (свыше 25 А).Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле.При установке нескольких реле рядом друг с другом обеспечьте расстояние между ними. их.Технические данные:
<ул>
размеры: 94 x 25 x 38,8 мм.
рабочее напряжение (выходное): 75–480 В переменного тока
рабочая частота: 47–63 Гц.
изоляция (выход): фотоэлектрическая
максимальный ток переключения (выход): 80А
управляющее напряжение (вход): 4–32 В постоянного тока
входной ток (вход): 3–25 мА постоянного тока
время отклика (ввод): <= 10 мс
Падение напряжения на разъеме: <= 1,5 В
ток утечки в выключенном состоянии: <=10 мА
электрическая прочность: 2500 В переменного тока.
Сопротивление изоляции: 1000 МОм/500 В постоянного тока.
Скорость повышения напряжения: 100 В/мкс.
Рабочая температура: от -30 до +80 °C
другое: триггер при нуле
Светодиод, сигнализирующий о рабочем состоянии реле
Кабель питания триггера SSR входит в комплект.
