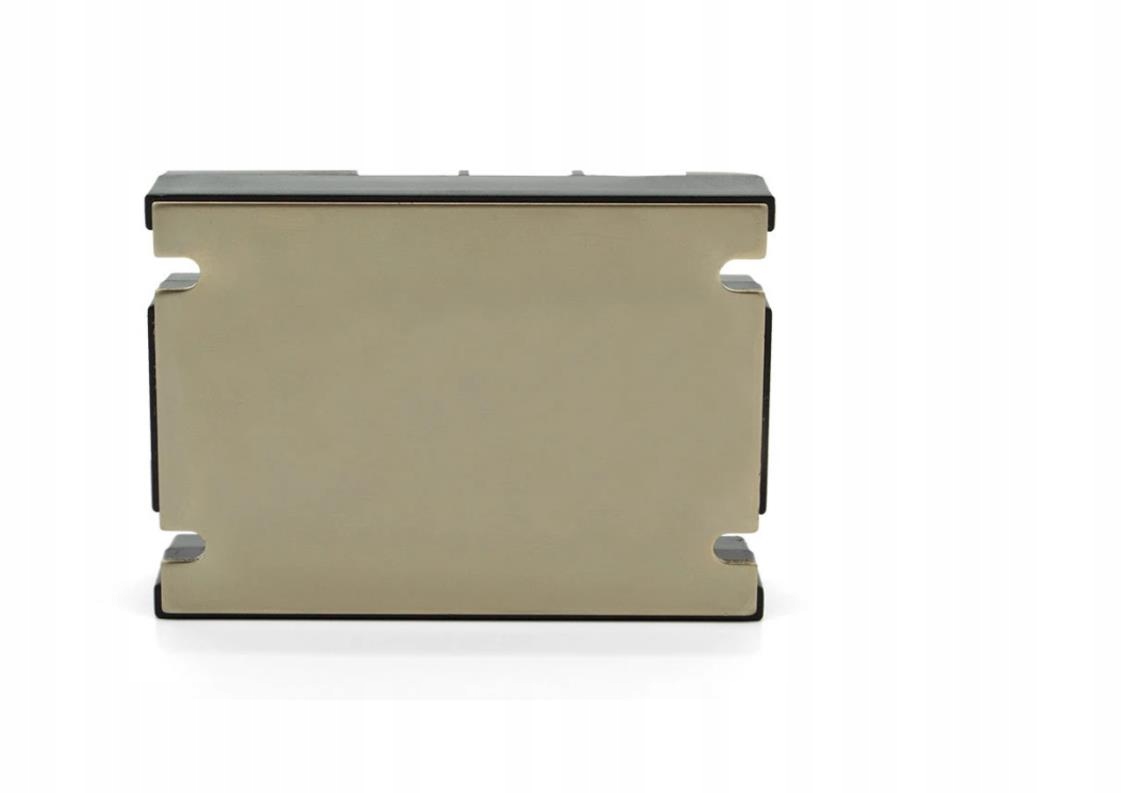

Напівпровідниковий регулятор потужності SSR 40A 3F. 4-20 мА
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 17
Просматривая «Напівпровідниковий регулятор потужності SSR 40A 3F. 4-20 мА», вы можете быть уверены, что данный товар из каталога «Модули и соединители полупровода.» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Промышленный 3-х фазный регулятор мощности с аналоговой настройкой 4-20мА или 0-10В или 0-5В или потенциометром (в зависимости от физических соединений на планке управления) угла фазы управляющего/полупроводникового реле / трехфазный регулируемый полупроводниковый контактор SSR, постоянный ток-переменный ток, 40 А / макс. 440 В переменного тока.
Приводной элемент - без изнашивающихся механических частей - очень длительный срок службы - предназначен для управления фазовым углом в приложениях, где требуется непрерывное регулирование требуется выходная мощность.
Примеры применения: сварочные аппараты, регуляторы температуры, коптильни и т. д. Подходит для всех применений, где быстрое время реакции на изменения управления и аналоговая настройка уровня управления/угла открытия тиристора/выхода требуются симисторы.
Устройство, используемое совместно с внешним ПИД-регулятором, обеспечивает непрерывное регулирование – в этом случае не существует понятия так называемого минимальный цикл ПИД-регулятора (обычно он составляет от 2 до 10с) - с аналоговым выходом ПИД 4-20мА совместно с регулятором МС-3ВД - регулирование осуществляется в каждом 'полупериоде' сетевого напряжения (т.е. 100 В). x в секунду!) регулирование непрерывное путем установки угла открытия симистора/тиристора.
Плавное регулирование: 4–20 мА постоянного тока или 0–10 В постоянного тока или 0–5 В постоянного тока или потенциометр (универсальная полоска, тип настройки зависит от о сделанных соединениях). Фотооптическая изоляция >2кВ.
Отключение выходного сигнала напряжения/тока при нуле.
Включение с плавной регулировкой угла раскрытия на аналоговом входе (аналогично, например, , регулятор освещения с аналогичной регулировкой яркости).
Встроенная RC-цепь гашения.
Для нагрузок с реактивной составляющей целесообразно использовать дополнительные внешние цепи для подавления возможных коммутаций перенапряжения и перенапряжения от электросети.
Максимальная выходная нагрузка 40 А/24–480 В переменного тока/3 фазы. Максимальный ток – это так называемый амплитуда синусоиды – помните об этом при выборе размера. Обычно мы выбираем контактор с Imax, в два раза превышающим эффективное значение (Isk) или среднеквадратичное значение (Irms) тока (это так называемый «быстрый выбор»). Если учитывать синусоидальную форму сигнала, Imax больше, чем Isk (или Irms) на квадратный корень из двух (т. е. в 1,41 раза больше). Например, если клещи для измерения тока показывают фазный ток (так называемый «ток сети») Irms = 28,3 А, то Imax будет 40 А. Также помните о пусковых токах (например, даже 10x Isk) при включении (они возникают особенно в двигателях с короткозамкнутым ротором и т. д.). Если у вас есть какие-либо сомнения, мы оперативно ответим на ваши вопросы. Карточку каталога можно найти на вкладке «Дополнительная информация» под содержанием аукциона.
Подробные данные о товаре (включая размеры, схемы подключения и т. д.) можно найти на вкладке «Дополнительная информация» под содержанием аукциона. Содержание аукциона в карточке каталога товаров.
На других наших аукционах вы найдете (в комплекте) соответствующие радиаторы и зажимы для ленты DIN35. Это вариант регуляторов мощности/угла открытия тиристоров/симисторов - подходит и, например, к нашим ПИД-регуляторам с аналоговыми выходами 4-20мА.
Для нагрузок выше 30% от максимального тока нагрузки, рекомендуется использовать дополнительный радиатор. Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле – это означает, что наибольшее влияние на долговечность реле оказывает температура полупроводниковой структуры.
Из-за совмещения нагрузки в процессе эксплуатации цикла сетевого напряжения (т.е. включение при нуле' формы напряжения питания), тепловая нагрузка полупроводникового перехода выше, чем у стандартных двухпозиционных твердотельных реле, где открытие тиристора/симистора происходит при малых значениях напряжения - на начальном этапе синусоидальной волны сети.
Мы будем рады ответить на любые технические вопросы. Оказываем техническую поддержку при подборе элементов, а также консультации при сборке/параметризации/эксплуатации.
Рекомендуем!
Товары на фото ниже и радиатор не включены в данное предложение. Их можно заказать на других наших аукционах.
