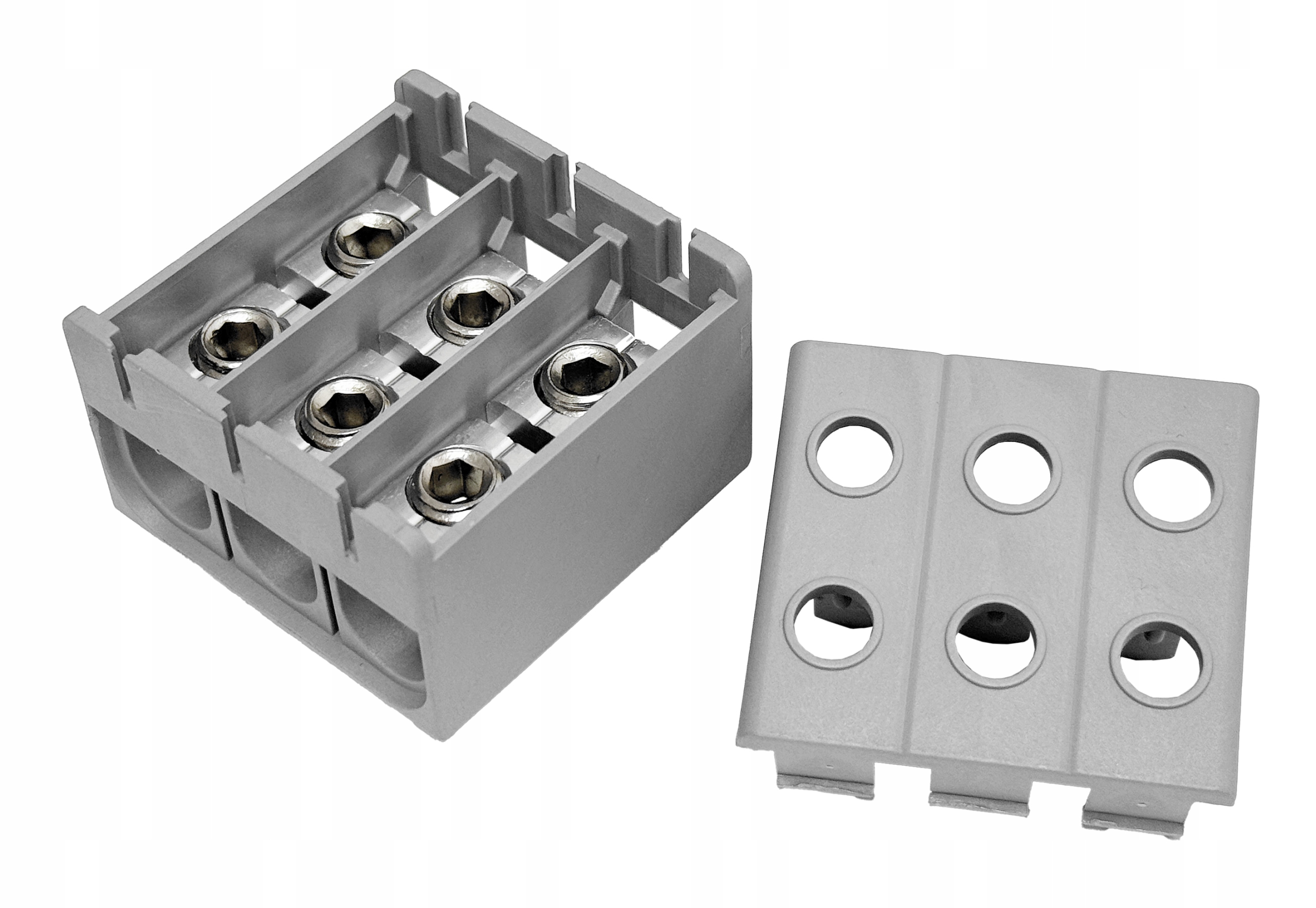

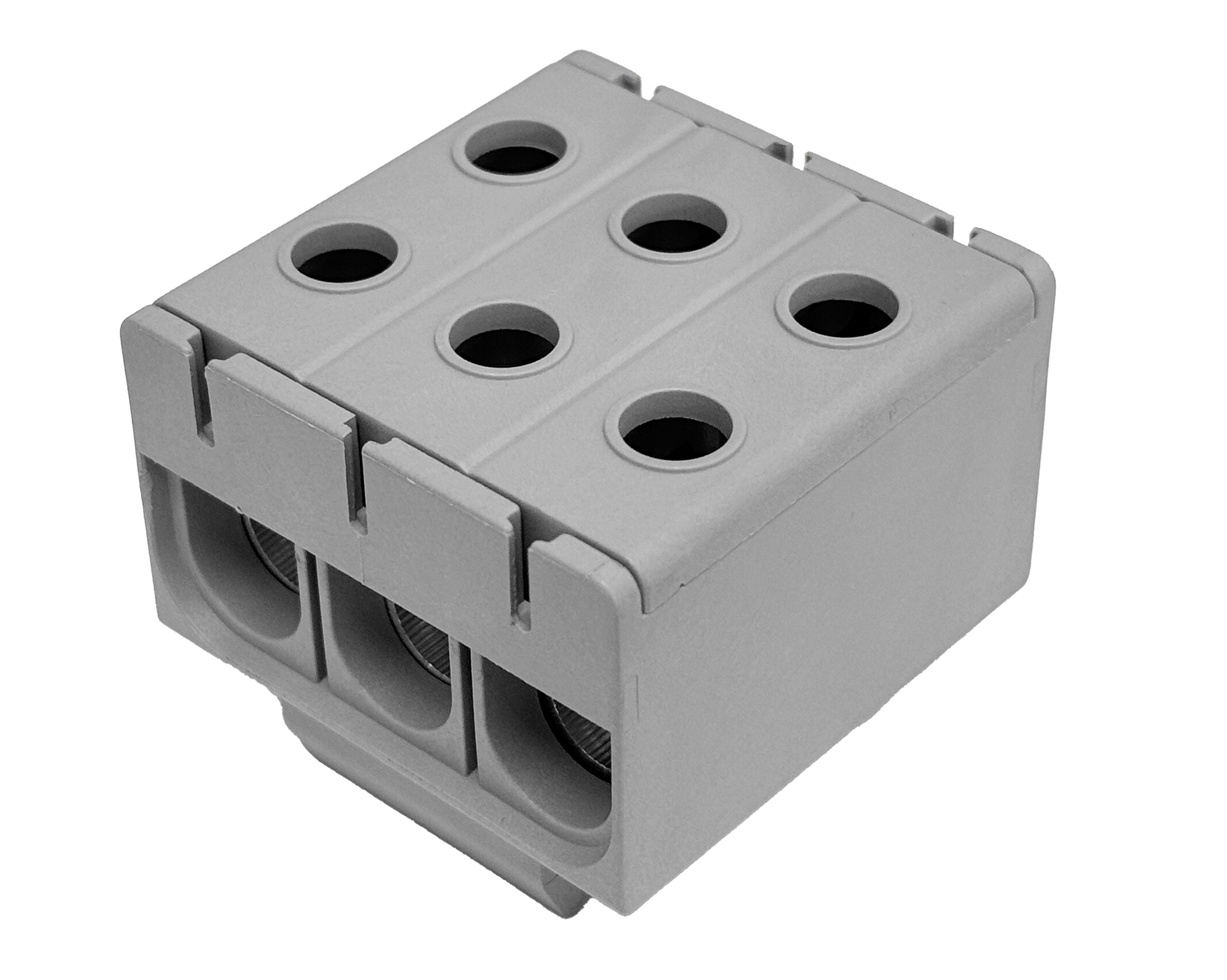

КОМПАКТНЫЙ СОЕДИНИТЕЛЬ РЕЛЬСА СИНИЙ 6X 2,5-50 мм2

ИНДЕКС: ZG-50/3-L

Клеммная колодка ZG универсальная, 3-полюсная, с шестью отверстиями, для проводов сечением от 2,5 до 50 мм2.

• Разъем на рейку с резьбой серого цвета, предназначен для монтажа на стандартной DIN-рейке 35 мм.
• Как и другие разъемы этого типа, применяется для подключения медных кабелей и алюминийпо электрическим и механическим свойствам.
• Может использоваться как для проводов, так и для канатов указанного сечения.

✅Технические данные:

• Сечение проводов Al/Cu: от 2,5 до 50 мм2
• Номинальное напряжение: 750 В
• Номинальный ток Cu 160 А, Al 145 А
• Момент затяжки: 4 Нм (2,5–4 мм2) , 12 Нм (6-50 мм2)
• Сечение подключаемого многожильного кабеля без наконечника: 2,5...50 мм²
• Сечение присоединяемого многожильного провода с наконечником с наконечником: 2,5...50 мм²
• Материал зажима - алюминиевый сплав
• Монтаж: на рейку TH35(DIN) или непосредственно на монтажную пластину
• Класс воспламеняемости изоляционного материала в соответствии с UL94: V0
• Цвет: Серый
• Материал изоляционного элемента: Термопластик
• Тип электрический соединение 1: Винтовое соединение
• Положение соединения: сбоку
• Количество уровней: 3< /li>
• Количество терминалов на уровне: 2
• Способ монтажа: Монтажная рейка DIN TH-35 мм
• Диапазон рабочих температур: 80 ... 80 °С

❗ Внимание! Модель оснащена тремя отдельными двухполюсниками. ❗

✅ Сборка

• Нажим: винт с внутренним шестигранником.

✅ Размеры разъема:

• Ш: 44 мм
• В: 31 мм
• Д: 49 мм

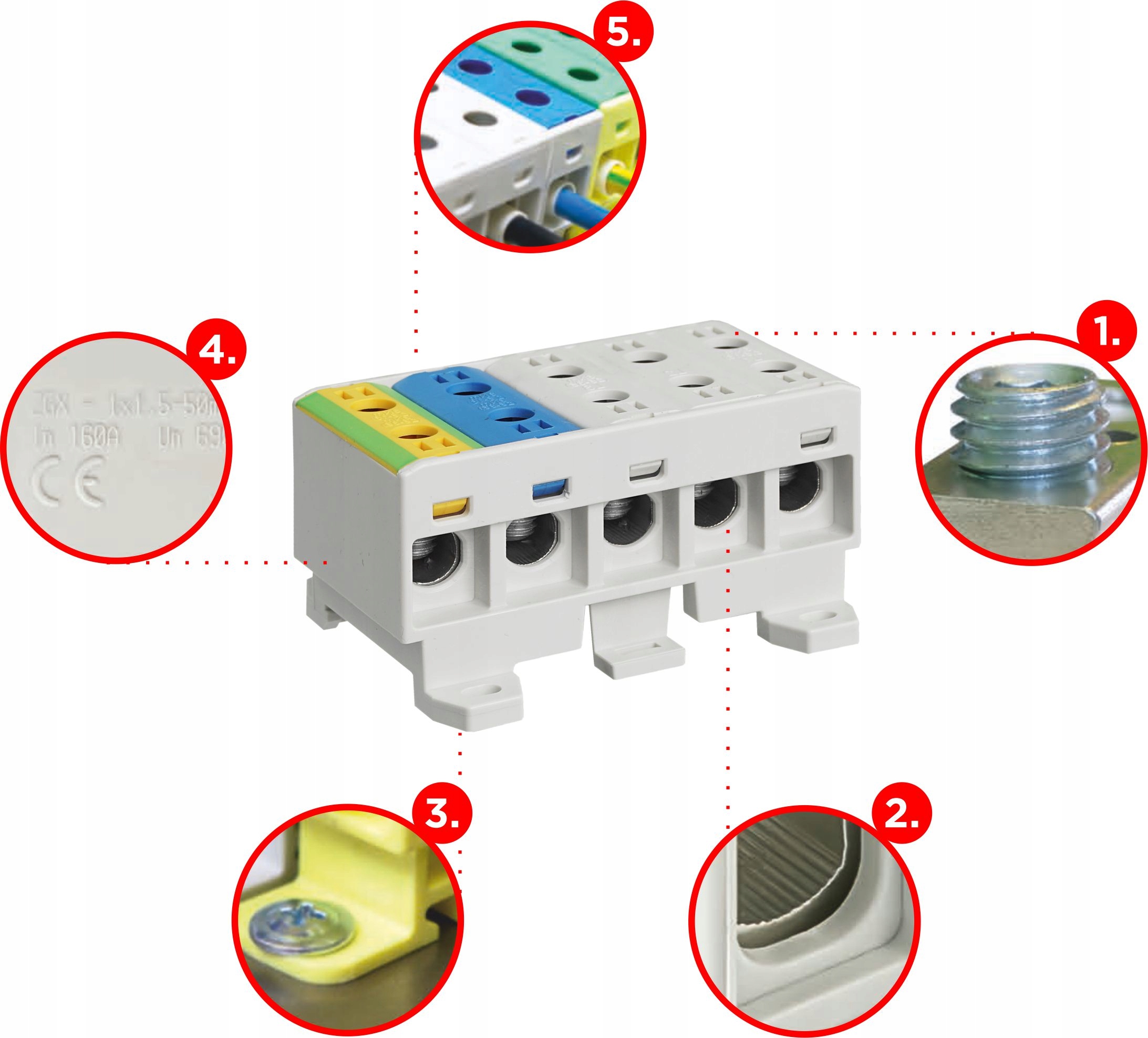

✅ Дополнительная информация:

• 1. Установочный винт с внутренним шестигранником, обеспечивающий простой и надежный монтаж кабеля.
• 2. Большой диапазон сечений и возможность подключения множества проводов к одной клемме разъема ЗГ.
• 3. Монтаж на Лента DIN TH35 или непосредственно на монтажной пластине с помощью винтов.
• 4. Компактный корпус небольших размеров. Разъем выполнен из моноблока. МАТЕРИАЛ PA66.
• 5. Информация об электротехнических параметрах выгравирована на корпусе.
