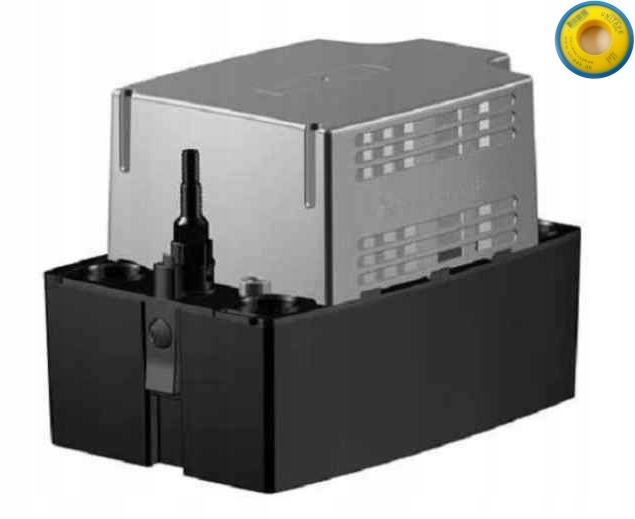

Конденсатный насос (газовый или жидкотопливный котел) Grundfos Conlift 1 LS

+бесплатная тефлоновая лента 13,2м*12мм*0,075мм UNITAPE

Продукт датской компании GRUNDFOS

Номер по каталогу: 98455601

Насосы CONLIFT удаляют конденсат из котлов, дымоходов, установок кондиционирования воздуха, систем охлаждения и холодильников в тех случаях, когда конденсат собирается ниже уровня канализации или не может быть сброшен иначе, как самотеком в канализацию или дренажную систему здания. Конденсат из котлов агрессивен.

Применение насосов GRUNDFOS CONLIFT:

CONLIFT предназначен для откачки конденсата из таких устройств, как:

• котлы,
• установки кондиционирования воздуха,
• системы охлаждения и заморозки,
• осушители воздуха,
• испарители.

Установка CONLIFT позволяет перекачивать конденсат, который собирается ниже уровня сточных вод или который не может попасть в канализационную систему здания, по трубам с естественным наклоном вниз.

Устройство CONLIFT способно перекачивать конденсат без нейтрализации со значением pH 2,5 и выше. Конденсат со значением pH до 2,5 перед откачкой из данного устройства GRUNDFOS необходимо нейтрализовать.

Отопительные котлы, работающие на следующих видах топлива, обычно образуют конденсат со значением pH до 2,5:

• газ,
• сжиженный газ,
• низкосернистое мазут, в соответствии с DIN 51603-1.

Независимо от возможностей установки CONLIFT, местные нормативы могут требовать установки устройства нейтрализации, даже если значение pH составляет 2,5 или выше.

ЭКСПЛУАТАЦИЯ :

Конденсат под действием силы тяжести течет через шланг в резервуар. Уровень жидкости в баке контролируется автоматически с помощью поплавкового выключателя. Микропереключатель поплавкового выключателя запускает насос, когда уровень жидкости превышает уровень запуска, и останавливает насос при достижении уровня остановки. Конденсат по напорному шлангу откачивается в канализацию.

Для обеспечения безопасности CONLIFT также имеет переключатель перелива с электрическим кабелем длиной 1,7 метра. Этот переключатель можно подключить к конденсационному котлу и настроить на остановку котла в случае тревоги.

CONLIFT оснащен термовыключателем, который отключает двигатель в случае перегрузки. Когда двигатель остынет до нормальной температуры, он автоматически включится снова.

Устройство способно перекачивать до 32 литров конденсата в час на высоту до 5 м, от котлов мощностью до 200 кВт.

Насос имеет выход, который подает сигнал на котел, прекращая его работу в случае выхода насоса из строя.

УСТАНОВКА :

Установка CONLIFT должна быть установлена ​​в соответствии с применимыми местными правилами. Если установка не оборудована сифоном (улавливающим примеси), его следует устанавливать перед каждым входом в агрегат. CONLIFT не предназначен для наружной установки.

На последнем фото показано, как связаны высота подъема и расстояние между печью и канализационной трубой. Приведенное там в левом верхнем углу значение 4 - указывает на то, что допускается 4 изгиба трубы, каждый радиусом не менее 60 мм.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Напряжение питания: 1 x 230 В переменного тока - 6%/+ 6%, 50 Гц, PE.
• Входная мощность: P1 = 70 Вт.
• Потребляемый ток: I = 0,65 А.
• Подключение шлейфа сигнализации: подключение внешней сигнализации через переключатель перелива.
• Кабель: выдерживает управляющее напряжение 250 В переменного тока, 2,5 А.
• Длина кабеля: силовой кабель: 2,0 м. Кабель системы сигнализации: 1,7 м.
• Температура хранения - при хранении в сухом помещении: пустой бак: от -10 до +50 °С. Резервуар для конденсата: выше 0 °C (недопустимо замерзание жидкости).
• Макс. высота подъема: 5,5 м.
• Максимальная производительность: 600 л/ч.
• Значение pH конденсата: 2,5 или выше.
• Плотность конденсата: максимум 1000 кг/м3.
• Защита двигателя: термовыключатель: 120 °C. Класс изоляции: F.
• Уровень защиты: IP20.
• Вес: 2,0 кг.
• Емкость: бак – 2,65 л; полезное - 0,9 л.
• Состояние сигнализации: 2,1 л.
• Сгенерировать активацию: при 1,7 л.

СОСТАВ КОМПЛЕКТА:

Лента тефлоновая UNITAPE 13,2м*12мм*0,075мм

Продукт датской компании UNIPAK

Каталоговый номер: 1000107
