Наземная фотоэлектрическая конструкция

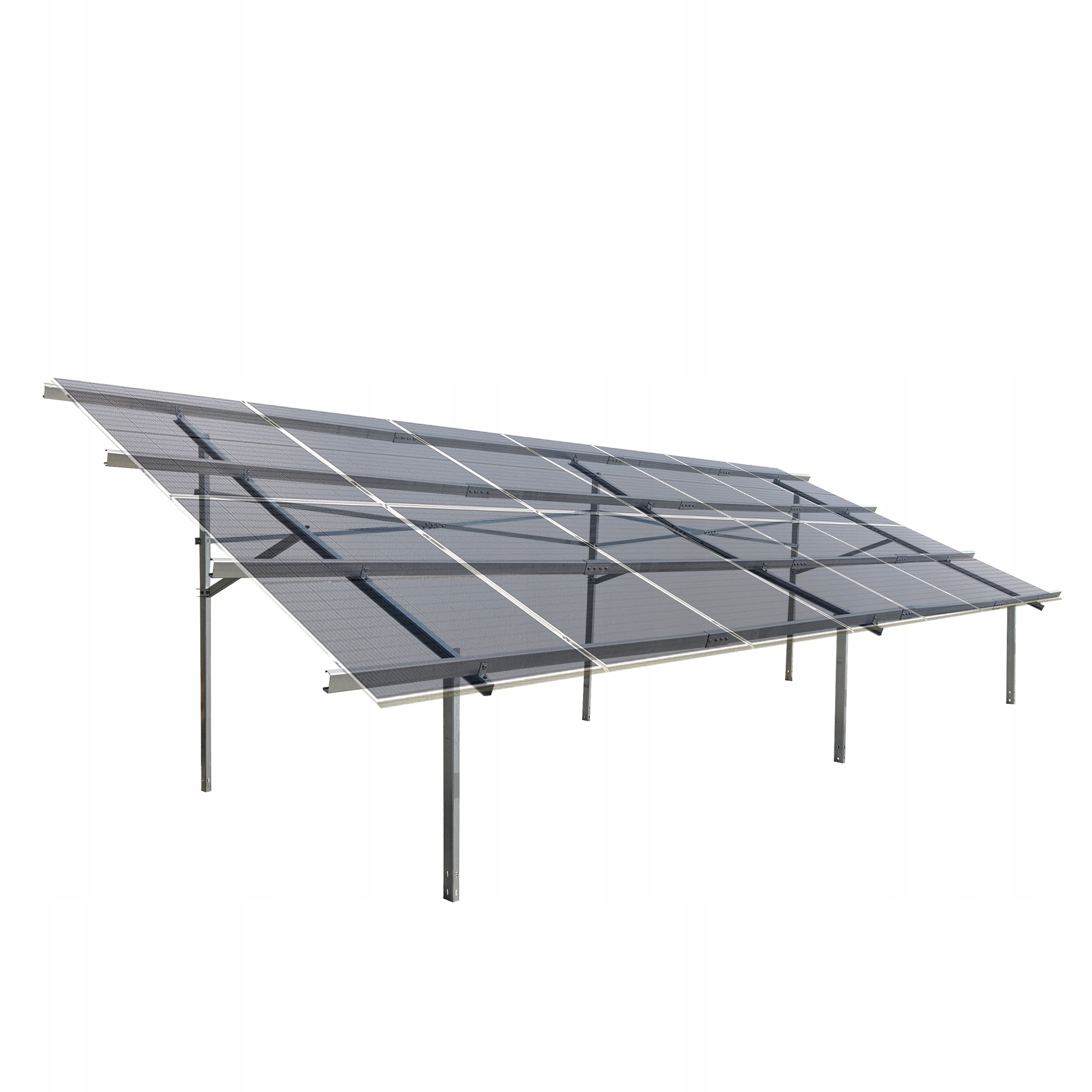

Наземная конструкция для монтажа 14 панелей

2 ряда по 7 модулей вертикально

Материал: оцинкованная сталь

Угол: 25 градусов

Подходит для панелей: 2278x1134

Ветер: 31 м/с

• в комплекте с 24 средними зажимами и 8 концевыми зажимами для монтажа панелей на конструкцию

• Простота монтажа стоек

• Безопасность установки

• Быстрая установка на земле

• Легкость прокладки кабелей

• Меньшая пожароопасность

• Низкая цена фотоэлектрической конструкции на земле

• Компактная фотоэлектрическая конструкция на земле = низкие затраты на доставку/транспортировку цена

Инструкция по сборке прилагается к предложению.

Первый шаг:

1. Установите столб - 1650 мм в земле, над землей должно оставаться 150 мм.

2. Установите все столбы 1650 мм – согласно рисунку в инструкции, где указано расположение столбов.

Второй этап:

1. Соберите балку C-2000 мм и балку 1450 мм с помощью соединителя балки C-200 мм.

2. Соедините стойку-2295мм и соединитель стойки-300мм.

3. Соберите колонну высотой 1320 мм и С-образную балку с помощью шестигранного болта M10*25

4. Соедините соединитель рейки-40 мм и балку С

5. Наконец, соберите установленный кронштейн и опору заземления с помощью болта с шестигранной головкой M10*25.

Третий шаг:

1. Крепим рейку к балке с помощью соединителя рейки - 40 мм.

2. Соедините рейки с помощью соединителя рейки — 200 мм.

Шаг четвертый:

1. Закрепите концевой зажим на направляющей;

2. Закрепите средний зажим на перекладине.

Пятый шаг:

1. Соедините две диагонали 1740 мм с помощью диагонального разъема 200 мм.

2. Соедините диагонали и столб.

Шестой шаг:

1. Установка завершена
